در بسیاری از قطعات صنعتی، رسیدن به ابعاد دقیق، سطوح صاف و هندسه قابل‌قبول تنها با ماشین‌کاری اولیه کافی نیست. در این شرایط، پرداختکاری با سنگ‌زنی دقیق (Precision Grinding) می‌تواند مرحله‌ای تعیین‌کننده برای اصلاح ابعاد، بهبود کیفیت سطح و کنترل ویژگی‌های هندسی قطعه باشد. این خدمت در تولید قطعاتی که با یاتاقان‌ها، آب‌بندها، سطوح تماس یا مجموعه‌های دقیق مکانیکی در ارتباط‌اند، اهمیت ویژه‌ای دارد.
در این راهنما با کاربردها، انواع روش‌های سنگ‌زنی، مشخصات فنی مهم و اطلاعات لازم برای سفارش این خدمت آشنا می‌شوید.
پرداختکاری با سنگ‌زنی دقیق چیست؟
سنگ‌زنی دقیق یکی از فرآیندهای ماشین‌کاری سایشی است که در آن، چرخ سنگ با دانه‌های ساینده، مقدار کنترل‌شده‌ای از ماده را از سطح قطعه جدا می‌کند. هدف می‌تواند دستیابی به اندازه نهایی، اصلاح شکل هندسی، کاهش زبری سطح یا بهبود شرایط تماس میان قطعات باشد.
انتخاب سنگ‌زنی دقیق معمولاً زمانی مطرح می‌شود که سطح موردنظر به کیفیت هندسی یا سطحی مشخصی نیاز داشته باشد و فرآیندهای قبلی، مانند تراشکاری یا فرزکاری، به‌تنهایی نتوانند الزامات نقشه را به‌طور قابل‌اعتماد تأمین کنند. این روش همچنین در پرداخت برخی قطعات سخت‌کاری‌شده یا قطعاتی که ویژگی‌های عملکردی حساسی دارند، کاربرد دارد.
سنگ‌زنی دقیق لزوماً به معنی ایجاد سطحی آینه‌ای نیست. در بسیاری از کاربردها، کنترل قطر، تختی، گردی یا موازی بودن سطوح مهم‌تر از ظاهر براق قطعه است. کیفیت نهایی باید بر اساس عملکرد مورد انتظار و مشخصات فنی سفارش تعریف شود.
چه زمانی به خدمات سنگ‌زنی دقیق نیاز داریم؟
نیاز به این خدمت را باید بر اساس مشخصات و عملکرد قطعه تعیین کرد، نه صرفاً بر اساس عنوان فرآیند. سنگ‌زنی دقیق می‌تواند در شرایط زیر مناسب باشد:
- هنگامی که قطر یک شفت باید با تلرانس مشخصی برای نصب یاتاقان، بوش یا آب‌بند کنترل شود.
- هنگامی که یک سطح تخت باید تختی یا موازی بودن مشخصی داشته باشد.
- هنگامی که سطح تماس دو قطعه به زبری کنترل‌شده نیاز دارد.
- هنگامی که پس از عملیات حرارتی، ابعاد یا هندسه قطعه به اصلاح نیاز دارد.
- هنگامی که گردی، استوانه‌ای بودن یا هم‌محوری سطوح بر عملکرد مجموعه تأثیر می‌گذارد.
- هنگامی که لازم است قطعات تولیدی در یک سری ساخت، ابعاد و کیفیت سطح تکرارپذیری داشته باشند.
بااین‌حال، سنگ‌زنی برای همه قطعات ضروری نیست. اگر تراشکاری یا فرزکاری بتواند الزامات عملکردی قطعه را برآورده کند، افزودن یک مرحله پرداخت اضافی ممکن است فقط زمان و هزینه تولید را افزایش دهد. انتخاب فرآیند باید بر اساس نقشه، جنس قطعه، میزان ماده قابل برداشت و توانایی واقعی تجهیزات انجام شود.
انواع خدمات سنگ‌زنی دقیق
روش سنگ‌زنی با توجه به شکل قطعه، سطح موردنیاز و مشخصات هندسی انتخاب می‌شود. مهم‌ترین روش‌های مورد استفاده در خدمات پرداختکاری صنعتی عبارت‌اند از:

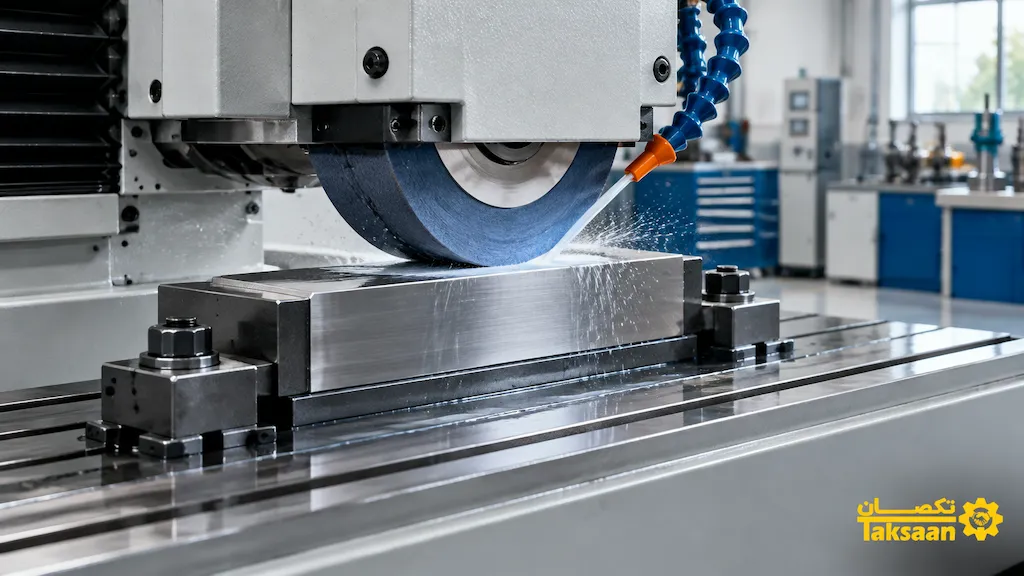

۱. سنگ‌زنی تخت (Surface Grinding)
سنگ‌زنی تخت برای پرداخت سطوح صاف و تخت به کار می‌رود. این روش می‌تواند برای کنترل ضخامت، تختی، موازی بودن سطوح و کیفیت سطح قطعاتی مانند صفحات، بلوک‌ها، قالب‌ها و اجزای ابزارسازی مناسب باشد.
هنگام سفارش سنگ‌زنی تخت، تنها ذکر طول و عرض قطعه کافی نیست. در صورت اهمیت عملکردی، باید مشخص شود که تختی، موازی بودن، ضخامت نهایی و زبری سطح چه الزاماتی دارند.

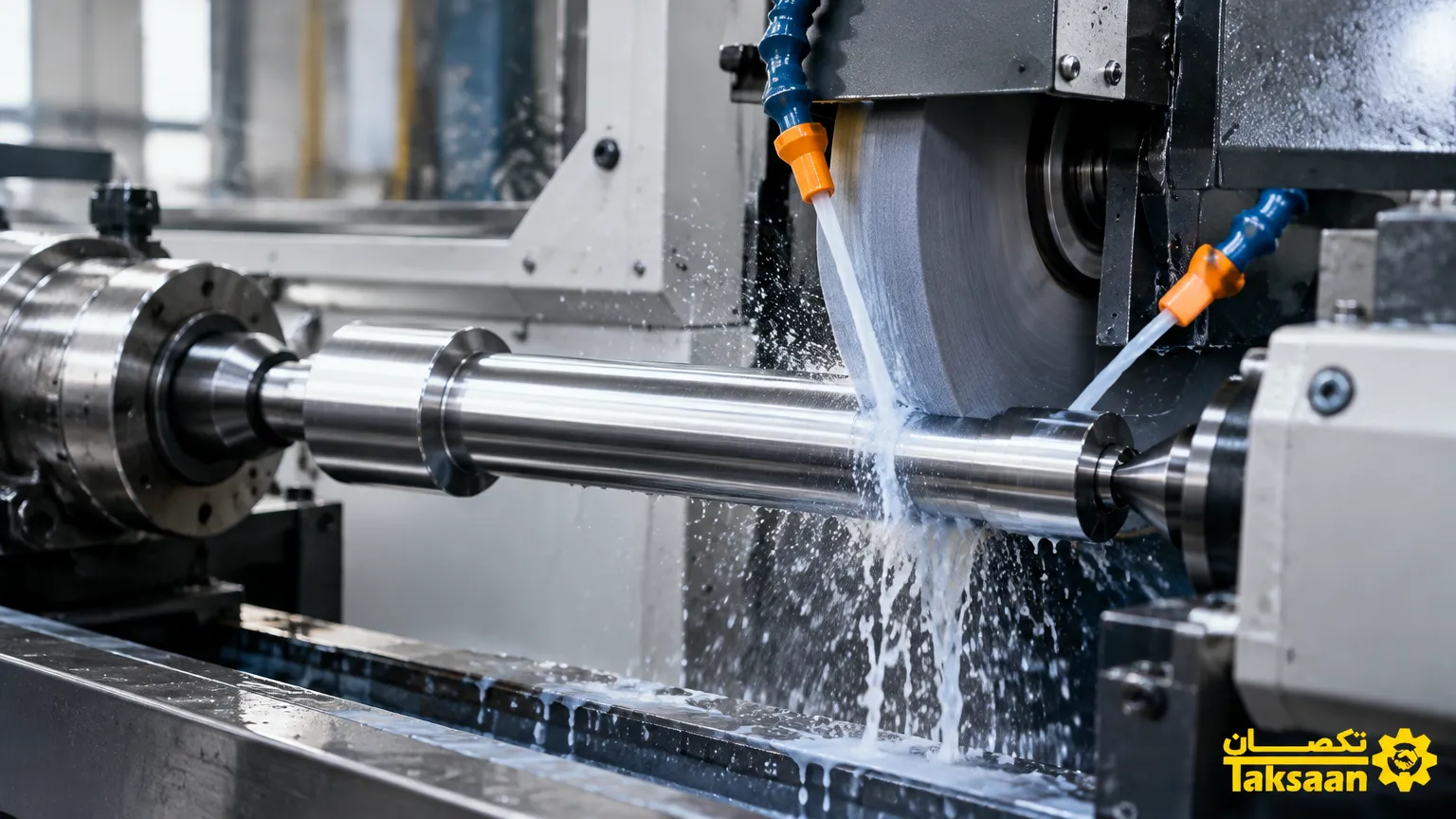

۲. سنگ‌زنی استوانه‌ای خارجی (External Cylindrical Grinding)
در سنگ‌زنی استوانه‌ای خارجی، سطح بیرونی قطعات گرد مانند شفت‌ها، محورهای دقیق، پین‌ها و سطوح نشیمن یاتاقان پرداخت می‌شود. این روش می‌تواند برای کنترل قطر و برخی ویژگی‌های هندسی سطح استوانه‌ای استفاده شود.
بسته به کاربرد قطعه، کنترل گردی، استوانه‌ای بودن، لنگی و کیفیت سطح نیز ممکن است لازم باشد. اندازه‌گیری قطر به‌تنهایی برای تأیید تمام این مشخصات کافی نیست.
۳. سنگ‌زنی داخلی (Internal Grinding)
سنگ‌زنی داخلی برای پرداخت سطوح داخلی سوراخ‌ها و مجراهای استوانه‌ای به کار می‌رود. این روش می‌تواند برای سوراخ‌های دقیق، نشیمن‌های داخلی و سطوحی که قطعه دیگری درون آن‌ها قرار می‌گیرد، مناسب باشد.
قطر نهایی، طول سطح قابل پرداخت، دسترسی ابزار، عمق سوراخ و الزامات هندسی از عوامل مهم در امکان‌سنجی این عملیات هستند. برای سوراخ‌های عمیق یا هندسه‌های خاص، باید توانایی واقعی تجهیزات پیش از پذیرش سفارش بررسی شود.
۴. سنگ‌زنی بدون مرکز (Centerless Grinding)
در سنگ‌زنی بدون مرکز، قطعه معمولاً میان چرخ سنگ، چرخ تنظیم و تکیه‌گاه مخصوص قرار می‌گیرد و برای نگهداری به سه‌نظام یا مرغک متداول سنگ‌زنی استوانه‌ای نیاز ندارد. این روش برای تولید قطعات استوانه‌ای مناسب، به‌ویژه در تیراژهای بالاتر و قطعاتی با قطر تکرارشونده، می‌تواند بهره‌وری خوبی داشته باشد.
امکان استفاده از این روش به شکل قطعه، طول و قطر آن، تعداد قطعات، تلرانس موردنیاز و تجهیزات کارگاه بستگی دارد. سنگ‌زنی بدون مرکز برای هر شفت یا قطعه گردی مناسب نیست.
۵. سنگ‌زنی پروفیل و هندسه‌های خاص
در برخی کاربردها، شکل سطح یا موقعیت ویژگی‌های هندسی به‌گونه‌ای است که سنگ‌زنی معمولی تخت یا استوانه‌ای کافی نیست. در این موارد ممکن است از سنگ‌زنی پروفیل، سنگ‌زنی مختصاتی یا روش‌های تخصصی دیگر استفاده شود.
امکان اجرای این خدمات به شکل هندسه، دسترسی چرخ سنگ، تجهیزات اندازه‌گیری و قابلیت‌های ماشین بستگی دارد. بهتر است نقشه قطعه پیش از اعلام امکان ساخت یا قیمت، توسط ارائه‌دهنده خدمت بررسی شود.
چه مشخصات فنی در سنگ‌زنی دقیق اهمیت دارند؟
برای انتخاب روش مناسب و ارزیابی کیفیت کار، باید ویژگی‌های مهم قطعه و سطح موردنظر را از یکدیگر تفکیک کرد. هر مشخصه، جنبه متفاوتی از کیفیت را بیان می‌کند.
تلرانس ابعادی
تلرانس ابعادی محدوده مجاز تغییر اندازه نسبت به مقدار تعیین‌شده در نقشه است. برای مثال، قطر یک محور ممکن است برای ایجاد انطباق مناسب با یاتاقان یا بوش، به محدوده ابعادی مشخصی نیاز داشته باشد.
هنگام سفارش، اندازه نهایی و تلرانس آن را مشخص کنید. عبارت‌هایی مانند «قطعه باید بسیار دقیق باشد» برای برنامه‌ریزی و کنترل کیفیت کافی نیستند.
زبری سطح (Surface Roughness)
زبری سطح به ناهمواری‌های ریز سطح اشاره دارد و می‌تواند بر اصطکاک، سایش، آب‌بندی، روانکاری و تماس میان قطعات تأثیر بگذارد. پارامترهایی مانند Ra یا Rz برای توصیف زبری به کار می‌روند، اما این دو پارامتر معادل یکدیگر نیستند.
اگر نقشه مقدار مشخصی برای زبری تعیین کرده است، همان مقدار و پارامتر موردنظر باید مبنای سفارش باشد. انتخاب زبری بسیار ریزتر از نیاز عملکردی می‌تواند زمان و هزینه پرداخت را افزایش دهد، بدون آنکه الزاماً مزیت عملی ایجاد کند.
ویژگی‌های هندسی
در قطعات دقیق، کنترل اندازه به‌تنهایی همیشه کافی نیست. بسته به کاربرد، ممکن است کنترل ویژگی‌های زیر ضروری باشد:
- تختی: میزان انحراف سطح از یک صفحه ایده‌آل؛
- موازی بودن: رابطه هندسی میان دو سطح یا محور؛
- گردی: میزان انحراف مقطع از دایره ایده‌آل؛
- استوانه‌ای بودن: کنترل شکل کلی سطح استوانه‌ای در طول قطعه؛
- لنگی: تغییرات اندازه‌گیری‌شده هنگام دوران قطعه نسبت به محور یا مبنای تعیین‌شده؛
- هم‌محوری یا موقعیت محورها: در مواردی که ارتباط هندسی سطوح مختلف قطعه اهمیت دارد.
این مشخصات جایگزین یکدیگر نیستند. برای مثال، قطعه‌ای ممکن است قطر قابل‌قبولی داشته باشد، اما گردی یا لنگی آن با نیاز مونتاژ سازگار نباشد. بنابراین، ویژگی‌های بحرانی باید از روی نقشه و عملکرد قطعه مشخص شوند.
جنس، سختی و وضعیت اولیه قطعه
جنس قطعه، سختی، وضعیت عملیات حرارتی، پوشش سطحی، تنش‌های باقی‌مانده و میزان ماده قابل برداشت بر انتخاب چرخ سنگ، شرایط فرآیند و زمان انجام کار اثر می‌گذارند.
اگر قطعه پس از سخت‌کاری یا عملیات حرارتی قرار است سنگ‌زنی شود، وضعیت فعلی آن و مقدار مجاز برداشت ماده باید روشن باشد. در برخی قطعات، گرمای ناشی از فرآیند می‌تواند به سطح یا خواص موضعی ماده آسیب برساند؛ ازاین‌رو انتخاب شرایط مناسب، کنترل فرآیند و بازرسی متناسب با حساسیت قطعه اهمیت دارد.
فرآیند اجرای سفارش سنگ‌زنی دقیق
۱. بررسی نقشه و نیاز عملکردی
ابتدا نقشه یا مشخصات فنی قطعه بررسی می‌شود تا سطوح موردنیاز برای سنگ‌زنی، اندازه نهایی، تلرانس‌ها، زبری سطح و ویژگی‌های هندسی بحرانی مشخص شوند. در این مرحله باید معلوم شود که سنگ‌زنی چه مشکلی را حل می‌کند و چه معیارهایی برای پذیرش نهایی لازم است.
۲. بررسی قطعه و میزان ماده قابل برداشت
وضعیت اولیه قطعه باید با ابعاد نهایی مقایسه شود. مقدار ماده باقی‌مانده برای سنگ‌زنی، سختی و وضعیت سطح اولیه بر امکان اجرای فرآیند اثر می‌گذارند. اگر قطعه هنوز ماشین‌کاری نشده یا عملیات حرارتی آن کامل نشده است، مسیر ساخت باید پیش از تأیید سفارش بررسی شود.
۳. انتخاب روش، دستگاه و چرخ سنگ
بر اساس هندسه قطعه و مشخصات موردنیاز، روش سنگ‌زنی و تجهیزات مناسب انتخاب می‌شوند. انتخاب چرخ سنگ نیز به جنس قطعه، سختی، مقدار برداشت، کیفیت سطح، سطح تماس و شرایط دستگاه وابسته است. انتخاب صرفاً بر اساس نام ماده یا یک مشخصه منفرد کافی نیست.
۴. مهار قطعه و اجرای سنگ‌زنی
قطعه باید با روشی مناسب و ایمن مهار شود تا جابه‌جایی، ارتعاش یا تغییر شکل نامطلوب رخ ندهد. سپس عملیات با شرایط متناسب با قطعه و تجهیزات انجام می‌شود. کنترل وضعیت چرخ سنگ، شرایط تماس، روانکاری یا خنک‌کاری در صورت نیاز و وضعیت سطح حین فرآیند اهمیت دارد.

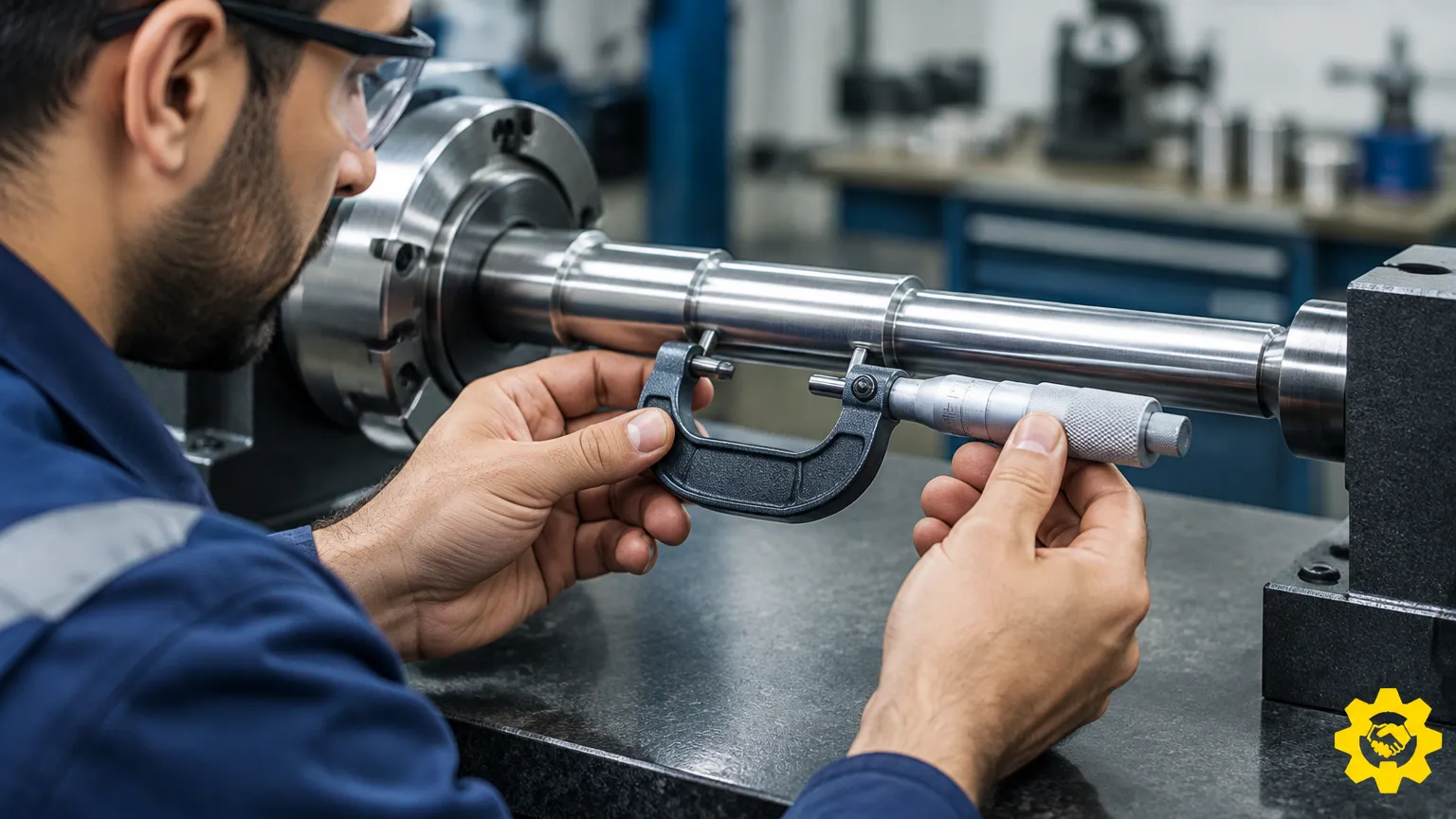

۵. اندازه‌گیری و کنترل کیفیت
پس از عملیات، اندازه نهایی و سایر مشخصات تعیین‌شده بررسی می‌شوند. روش اندازه‌گیری باید متناسب با اندازه قطعه و نوع ویژگی مورد ارزیابی باشد. برای مثال، اندازه‌گیری قطر با ابزار مناسب، لزوماً جایگزین اندازه‌گیری زبری، تختی یا گردی نیست.
در سفارش‌های حساس، بهتر است از ابتدا توافق شود که کدام ابعاد و ویژگی‌ها اندازه‌گیری شوند و آیا ارائه گزارش بازرسی یا ثبت نتایج اندازه‌گیری لازم است.
تفاوت سنگ‌زنی دقیق با تراشکاری، فرزکاری و سایر روش‌های پرداخت
سنگ‌زنی دقیق، تراشکاری و فرزکاری فرآیندهای متفاوتی هستند و هرکدام در شرایط مناسب مزایای خود را دارند. تراشکاری معمولاً برای ایجاد سطوح دورانی و قطرهای مختلف، فرزکاری برای ایجاد سطوح و هندسه‌های متنوع و سنگ‌زنی برای دستیابی به برخی الزامات دقیق ابعادی، هندسی یا سطحی انتخاب می‌شود.
هونینگ و لپینگ نیز فرآیندهای جداگانه‌ای هستند که در برخی کاربردها برای اصلاح هندسه یا دستیابی به کیفیت سطح خاص استفاده می‌شوند. پولیش‌کاری نیز بیشتر با هدف تغییر کیفیت و ظاهر سطح شناخته می‌شود و به‌تنهایی تضمین نمی‌کند که ابعاد و هندسه قطعه اصلاح شده باشند.
بنابراین، عبارت «پرداختکاری» می‌تواند به مجموعه‌ای از روش‌ها اشاره داشته باشد، اما سنگ‌زنی دقیق یک فرآیند مشخص با چرخ ساینده است. در زمان سفارش باید فرآیند موردنیاز و مشخصات قابل‌اندازه‌گیری خروجی را روشن کرد، نه اینکه تنها به عبارت کلی «پرداخت سطح» اکتفا شود.
چه عواملی بر هزینه سنگ‌زنی دقیق اثر می‌گذارند؟
قیمت این خدمت با توجه به مشخصات واقعی قطعه و الزامات سفارش تعیین می‌شود. عوامل اصلی عبارت‌اند از:
- نوع عملیات موردنیاز؛ مانند سنگ‌زنی تخت، استوانه‌ای خارجی یا داخلی؛
- ابعاد، وزن، هندسه و تعداد سطوح قابل پرداخت؛
- جنس قطعه، سختی و وضعیت عملیات حرارتی؛
- میزان ماده قابل برداشت و وضعیت اولیه سطح؛
- تلرانس ابعادی، ویژگی‌های هندسی و زبری سطح موردنیاز؛
- نیاز به فیکسچر یا آماده‌سازی ویژه؛
- زمان تنظیم دستگاه، اندازه‌گیری و کنترل کیفیت؛
- تیراژ، تکرار سفارش و زمان تحویل؛
- نیاز به گزارش بازرسی یا مستندات کیفی خاص.
تلرانس‌های سخت‌گیرانه‌تر و الزامات اندازه‌گیری بیشتر ممکن است هزینه را افزایش دهند. بااین‌حال، هزینه واقعی را نمی‌توان فقط از روی قطر یا تعداد قطعات تعیین کرد؛ پیچیدگی هندسه، روش اجرا و توانایی تجهیزات نیز اهمیت دارند.
راهنمای سفارش خدمات پرداختکاری با سنگ‌زنی دقیق در تکصان
برای دریافت پیشنهاد فنی و قیمت قابل‌مقایسه، بهتر است اطلاعات سفارش را تا حد امکان روشن و کامل ارائه کنید. این اطلاعات به ارائه‌دهنده خدمت کمک می‌کند امکان اجرا، روش مناسب و الزامات کنترل کیفیت را ارزیابی کند.
اطلاعاتی که پیش از ثبت سفارش آماده کنید
- نقشه فنی یا فایل قطعه: نقشه دارای ابعاد، تلرانس‌ها و مشخصات سطوح موردنیاز؛ در صورت وجود، فایل CAD نیز می‌تواند مفید باشد.
- جنس قطعه: نوع ماده و در صورت اطلاع، گرید یا مشخصات فنی آن.
- سختی و وضعیت عملیات حرارتی: اگر قطعه سخت‌کاری شده یا عملیات خاصی روی آن انجام شده است، اطلاعات مربوط را اعلام کنید.
- ابعاد اولیه و نهایی: اندازه فعلی قطعه، اندازه موردنظر و مقدار ماده قابل برداشت، در صورت مشخص بودن.
- سطوح موردنیاز: مشخص کنید کدام سطح داخلی، خارجی، تخت یا پروفیلی باید سنگ‌زنی شود.
- تلرانس‌ها و زبری سطح: الزامات نقشه را برای ویژگی‌های مهم به‌صورت مشخص اعلام کنید.
- تعداد قطعات: تیراژ فعلی و احتمال تکرار سفارش را بیان کنید.
- زمان تحویل: تاریخ موردنیاز و هرگونه محدودیت زمانی را مشخص کنید.
- کنترل کیفیت و مستندات: در صورت نیاز به گزارش اندازه‌گیری، گواهی یا بازرسی ویژه، آن را از ابتدا ذکر کنید.
چطور پیشنهادهای کارگاه‌ها را مقایسه کنیم؟
هنگام بررسی پیشنهادهای دریافتی، فقط قیمت نهایی را مقایسه نکنید. مطمئن شوید همه ارائه‌دهندگان بر اساس یک نقشه، یک محدوده کاری و معیارهای پذیرش یکسان قیمت داده‌اند.
- آیا روش سنگ‌زنی پیشنهادی با شکل قطعه و نیاز فنی آن سازگار است؟
- آیا تلرانس‌ها و مشخصات سطح موردنیاز به‌روشنی بررسی شده‌اند؟
- آیا امکان اندازه‌گیری ویژگی‌های بحرانی وجود دارد؟
- آیا قیمت شامل آماده‌سازی، اندازه‌گیری و مستندات توافق‌شده است؟
- آیا زمان تحویل و شرایط پذیرش قطعه مشخص شده‌اند؟
- آیا ارائه‌دهنده درباره محدودیت‌های فنی احتمالی سفارش شفاف است؟
اگر نقشه کامل در اختیار ندارید، حداقل ابعاد اصلی، جنس، تصویر قطعه، سطح موردنیاز برای پرداخت و کاربرد قطعه را آماده کنید. این اطلاعات برای شروع بررسی مفیدند، اما ممکن است برای تأیید نهایی قابلیت اجرا یا ارائه قیمت قطعی کافی نباشند.
چرا انتخاب دسته‌بندی صحیح خدمات اهمیت دارد؟
سنگ‌زنی دقیق زیرمجموعه‌ای تخصصی از خدمات ساخت و تولید است. انتخاب این دسته‌بندی به کاربر کمک می‌کند درخواست خود را به خدمتی نزدیک‌تر به نیاز فنی‌اش مرتبط کند و در زمان بررسی ارائه‌دهندگان، اطلاعات موردنیاز را دقیق‌تر ارائه دهد.
برای مشاهده این خدمت در تکصان، به مسیر پرداختکاری با سنگ‌زنی دقیق در بخش خدمات ساخت و تولید مراجعه کنید. در صورتی که ابتدا نیاز دارید دسته‌بندی‌های کلی‌تر را بررسی کنید، از خدمات ساخت و تولید شروع کنید.
سؤالات متداول درباره سنگ‌زنی دقیق
آیا سنگ‌زنی دقیق فقط برای قطعات سخت‌کاری‌شده استفاده می‌شود؟
خیر. این فرآیند برای قطعات و مواد مختلف، در صورت سازگاری با تجهیزات و ابزار ساینده، قابل استفاده است. سختی قطعه یکی از عوامل انتخاب فرآیند است، نه تنها معیار آن.
آیا سنگ‌زنی دقیق همیشه از تراشکاری یا فرزکاری دقیق‌تر است؟
خیر. نتیجه به مشخصات قطعه، نوع ویژگی موردنیاز، تجهیزات و شرایط فرآیند بستگی دارد. سنگ‌زنی زمانی توجیه دارد که برای دستیابی به الزامات مشخص، نسبت به گزینه‌های دیگر مناسب‌تر باشد.
برای سفارش سنگ‌زنی دقیق حتماً باید نقشه فنی داشته باشیم؟
نقشه فنی بهترین مبنا برای ارزیابی دقیق است. اگر نقشه ندارید، می‌توانید با ارائه ابعاد، جنس، تصاویر و توضیح کاربرد قطعه بررسی اولیه را آغاز کنید؛ اما تأیید نهایی مشخصات و قیمت ممکن است به اطلاعات بیشتری نیاز داشته باشد.
چه تفاوتی بین تلرانس ابعادی و زبری سطح وجود دارد؟
تلرانس ابعادی محدوده مجاز اندازه قطعه را تعیین می‌کند، اما زبری سطح به ناهمواری‌های ریز سطح مربوط است. ممکن است قطعه‌ای اندازه صحیح داشته باشد، ولی زبری آن برای کاربرد موردنظر مناسب نباشد؛ بنابراین، این دو باید جداگانه بررسی شوند.
آیا می‌توان پیش از ارسال قطعه قیمت دقیق دریافت کرد؟
در بسیاری از موارد می‌توان با نقشه و مشخصات کامل، برآورد مناسبی دریافت کرد. بااین‌حال، اگر وضعیت اولیه، سختی، میزان ماده قابل برداشت یا شرایط مهار مشخص نباشد، ممکن است بررسی خود قطعه برای قیمت قطعی ضروری باشد.
جمع‌بندی
پرداختکاری با سنگ‌زنی دقیق، فرآیندی تخصصی برای دستیابی به مشخصات ابعادی، هندسی و سطحی موردنیاز در قطعات صنعتی است. انتخاب روش مناسب به شکل قطعه، جنس، وضعیت اولیه، الزامات نقشه و قابلیت تجهیزات وابسته است.
برای ثبت سفارش موفق، تلرانس‌ها و ویژگی‌های بحرانی را به‌صورت روشن مشخص کنید، اطلاعات اولیه قطعه را در اختیار ارائه‌دهنده خدمت قرار دهید و معیارهای کنترل کیفیت و تحویل را پیش از شروع کار توافق کنید.
برای بررسی این خدمت در تکصان، به دسته پرداختکاری با سنگ‌زنی دقیق در مسیر خدمات ساخت و تولید مراجعه کنید.
