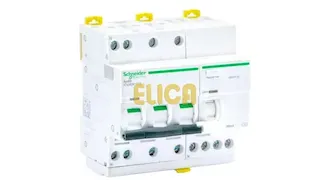

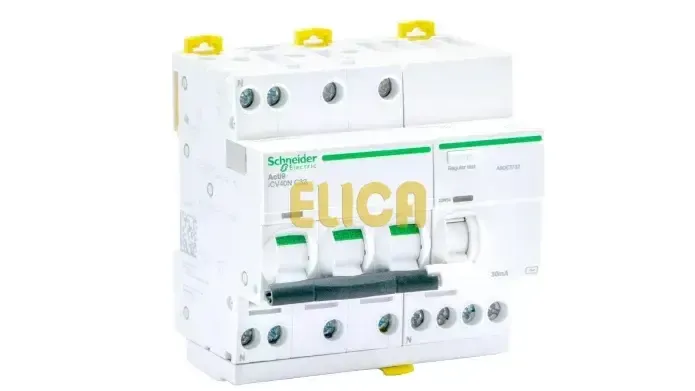

محافظ جان ترکیبی سه فاز 16 آمپر اشنایدر 30 میلی آمپر قدرت قطع 6kA

محافظ جان ترکیبی اشنایدر با کد فنی A9DE3716 سری Acti9 مدار را در برابر اضافه بار، جریان اتصال کوتاه و جریان نشتی محفاظت می‌کند. محافظ جان ترکیبی iCV40 دارای 3P+N است که 3 عدد از پل‌ها حافظت شده است. این قطعه با جریان نامی 16 آمپر کار می‌کند و مجهز به تریپ C curve است. کلاس حفاظت از نشتی زمین محافظ جان ترکیبی اشنایدر از نوع AC با حساسیت 30 میلی‌آمپر است. تاخیر زمانی حفاظت این تجهیز در برابر نشتی زمین آنی است. مطابق با استاندارد EN/IEC 61009-2-1، ظرفیت قطع Icn این محافظ جان ترکیبی تا 6000 آمپر است. این محصول مدار را در برابر اتصال کوتاه، اضافه بار حفاظت کرده و از برق گرفتگی با تماس غیر مستقیم و خطرات آتش سوزی جلوگیری می‌کند. این محصول طبق استاندارد EN/IEC 61009-2-1 تولید می‌شود. دوام الکتریکی و مکانیکی این محافظ جان برابر با 20000 سیکل است. این قطعه با ولتاژ کاری Ue 400 ولت AC، ولتاژ عایق نامی Ui 440 ولت AC، و با ولتاژ ضربه‌ نامی Uimp 4 کیلو ولت کار می‌کند. فرکانس شبکه این قطعه 50/60 هرتز است. این تجهیز بر روی دین ریل نصب می‌شود. محافظ جان ترکیبی اشنایدر سفید رنگ RAL9003 بوده، ابعاد آن به ترتیب برابر با 90*93*73 میلی‌متر است و 500 گرم وزن دارد. درجه حفاظت آن IP20 است و زمانی که در تابلو قرار می‌گیرد، طبق استاندارد IEC/EN 60529 به IP40 نیز می‌رسد. این محافظ در بازه دمای -5 تا 60 درجه سانتی‌گراد راه اندازی شده و در دمای -40 تا 85 درجه قابل نگهداری است.
