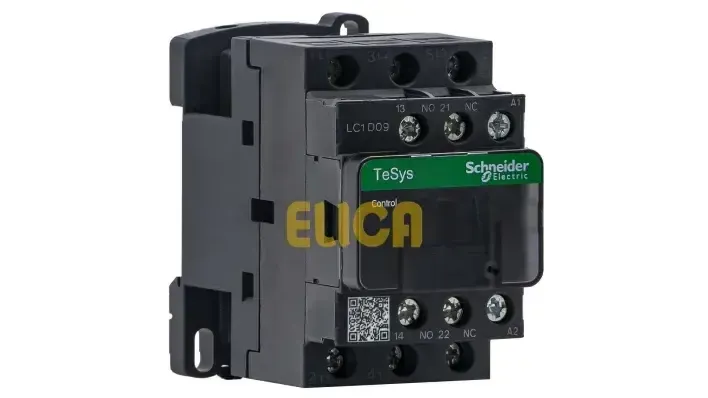

مشخصات اصلی کنتاکتور سه پل اشنایدر LC1D12B7
کنتاکتورها، کلیدهای الکترومغناطیسی هستند که مهمترین بخش مدارهای فرمان الکتریکی را تشکیل می دهند. برای راه اندازی و کنترل اکثر ماشین های صنعتی از کنتاکتور استفاده می شود. این نوع کنتاکتور اشنایدر با جریان نامی 9 آمپر، ولتاژ فرمان 24 ولت (AC) و در کنتاکتورهای سری D اشنایدر تولید و در بازار موجود است. کنتاکتورها نسبت به کلیدهای ساده دارای مزایایی هستند که به طور خلاصه عبارتند از:
1- فرمان از چند نقطه
2- فرمان از راه دور
3- مقرون به صرفه بودن
4- قطع اتوماتیک در صورت قطع برق شبکه
5- طراحی مدارات مختلف
تفاوت کنتاکتور AC و DC
كنتاكتور براي جريان هاي AC و DC طراحی شده است این دو کنتاکتور با یکدیگر تفاوت هایی دارندکه از این قرار است؛ دركنتاكتورهاي AC يك حلقۀ اتصال كوتاه براي جلوگيري از لرزش حاصل از فركانس برق به کار می رود نيروي كششي يك مغناطيس الكتريكي جريان متناوب، متناسب با مجذور جريان عبوري از آن و در نتيجه متناسب با مجذور اندكسيون مغناطيسي است.
تعداد دفعاتي كه اين نيرو به بالاترین حد می رسد و صفر مي شود به اندازه دو برابر فركانس شبكه است در نتيجه، در لحظاتي كه مقدار نيروي كششي بيشتر از نيروي مقاوم فنرهاي كنتاكتور باشد، هستۀ كنتاكتور جذب مي شود و در لحظاتي كه مقدار نيروي كششي كمتر ازمقدار نيروي فنرها، باشد هسته متحرك آزاد شده و به محل اول خود باز می گردد پس درهستۀ متحرك لرزش و صدا ايجاد خواهد شد.
اين نوسانات را مي توان به وسيلۀ يك حلقه بسته در سطح قطب های جاسازي شده كه حدود نصف تا ۲/۳ سطح هر قطب را پوشانده است ازبين برد و لرزش آن را برطرف ساخت. عمل اين حلقه این چنین است كه مانند سيم پيچ ثانويه ترانسفورماتوري كه در حالت اتصال كوتاه قرار دارد، از آن جريان القايي عبور مي كند و باعث ايجاد فوران مغناطيسي فرعي در مدار هسته مي شود اين فوران فرعي با فوران اصلي اختلاف فاز دارد و در لحظاتی كه نيروي كششي حاصل از فوران اصلي صفر باشد، نيروي كششي حاصل از فوران اصلي به بالاترین حد خود می رسد و در حالتي كه نيروي حاصل از فوران ماكزيمم، باشد اين نيرو صفر می شود و چون جمع اين دو نيرو برهسته متحرك اثر مي گذارد، نيروي كششي در هر لحظه از نيروي مقاومت فنر بيشتر خواهدبود.
ولتاژ تغذیه بوبین کنتاکتور
ولتاژ تغذيه بوبين متفاوت است و از ۲۴ تا ۳۸۰ ولت ساخته شده است در اكثر كشورهاي صنعتي براي حفاظت بيشتر، تغذيه بوبين كنتاكتور را زير ولتاژ حفاظت شده ۶۵ ولت انتخاب مي كنند و يا براي تغذيه مدار فرمان، ازترانسفورماتور مجزا كننده استفاده می کنند.
