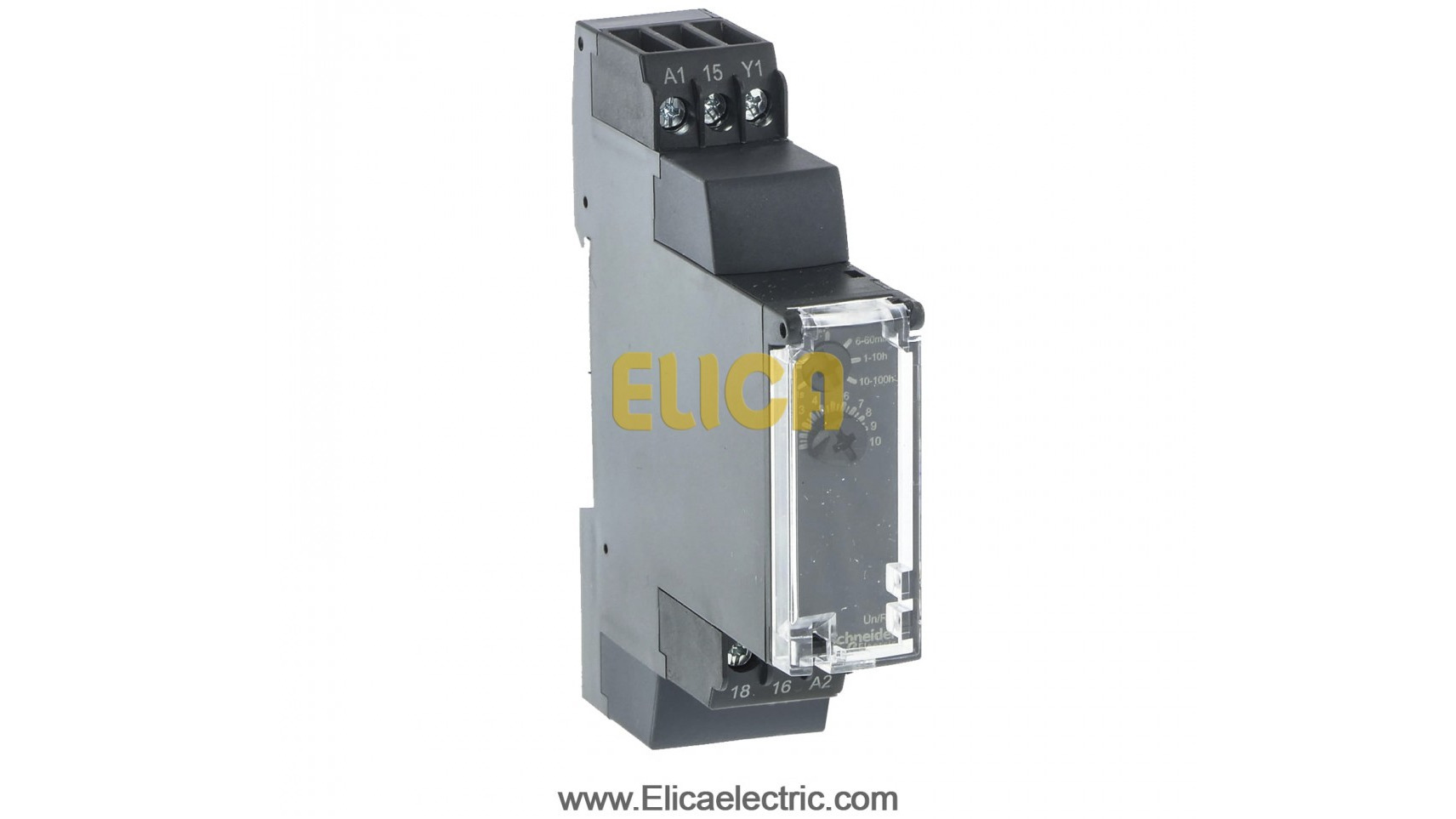

تايمر تاخیر در وصل اشنایدر با کد فنی RE17RAMU سری RE17R از 1ثانیه تا 100 ساعت قابلیت تنظیم شدن دارد. این قطعه مجهز به یک کنتاکت چینج آور SPDT است. این تجهیز دارای جریان خروجی 8 آمپر است و با ولتاژ نامی (Us) 24 ولت DC و 24 تا 240 ولت AC کار میکند. ضمناً عرض آن 17.5 میلی متر است و به راحتی به روی دین ریل نصب میشود. این تجهیز بر روی هر دستگاه تک پل DIN با ابعاد مشابه قابل نصب است. تایمر RE17R اشنایدر یک دستگاه پلاگین محسوب میشود، چراکه نصب آن بدون ابزار آلات، سریع و آسان انجام میشود. بر روی این تجهیز یک عدد ولوم سلکتوری در نظر گرفته شده که تنظیمات تایمر را به آسانی و با دقت ارائه میدهد. در صورت استفاده از تایمر RE17R اشنایدر، نیازی به استفاده از PLC نیست. این محصول وضعیت تایمر را با چراغ LED که روی آن است نشان میدهد.
در اغلب تایمرها ترمینال های A1 و A2 به ولتاژ متناسب با تغذیه سیستم متصل میگردند. ترمینال های 15، 16 و 18 مربوط به کنتاکت های باز و بسته تایمر تأخیر در قطع هستند. ترمینال 15 نشان دهنده پایه مشترک (com)، ترمینال 16 نشان دهنده کنتاکت بسته و ترمینال 18 نشان دهنده کنتاکت باز تایمر است و با توجه به شرایطی که تایمر تأخیر در وصل استفاده می شود، ترمینال های 15، 16 و 18 در مسیر مداری که وظیفه وصل آن را دارند، قرار می گیرند.
دیاگرام سیم بندی داخلی تایمر RM17RAMU اشنایدر به شکل زیر است:
در تایمرهای تأخیر در وصل، زمان سنجی تایمر از لحظه وصل جریان بوبین تایمر شروع میگردد. با تغییر حالت کنتاکها، تایمر زمان سنجی را شروع مینماید. این نمونه تایمر الکترونیکی، تأخیر در وصلی بین یک ثانیه تا 100 ساعت را ایجاد مینماید. خروجی این نوع تایمر اصطلاحاً یک باز و یک بسته است 1C/O و رنج تغذیۀ آن 24 تا 240 ولت متناوب است.
کنترل و تنظیم تایمر RE17RAMU
کنترل تایمر RE17RAMU با دو عدد ولوم سلکتوری است که جلوی آن تعبیه شده است صورت می گیرد. ولوم بالا ثانیه، دقیقه و ساعت را تنظیم نموده و ولوم پایین میزان ضریب لازم را برای رسیدن به زمان مورد نظر کنترل مینماید.
دیاگرام عملکرد تابع تأخیر در وصل اشنایدر مدل RE17RAMU
در تایمر تأخیر در وصل اشنایدر با کد فنی RE17RAMU توابع عملکرد مطابق دیاگرام هایی است که در زیر به آن پرداخته شده است.
تابع A:
مدت زمان T با روشن شدن، آغاز می شود و در پایان، پس از زمان بندی T، خروجی (های) R بسته میشود. خروجی دوم (R2) می تواند زمان بندی شود (وقتی روی TIMED تنظیم شود)، یا به صورت لحظه ای (فوری) باشد (وقتی روی INST تنظیم شود).
2 خروجی زمان دار (R1/R2) یا یک خروجی زمان بندی شده R1 و یک خروجی لحظه ای R2 inst
تابع At:
روشن کردن رله تاخیر (جمع) با سیگنال کنترل
پس از روشن شدن، با اولین باز شدن کنتاکت کنترل C، زمان بندی شروع می شود. زمان بندی می تواند هر زمان که کنتاکت کنترل بسته شود، قطع یا متوقف شود. وقتی مجموع دوره های زمانی سپری شده به مقدار از پیش تنظیم شده T می رسد، رله خروجی بسته می شود.
