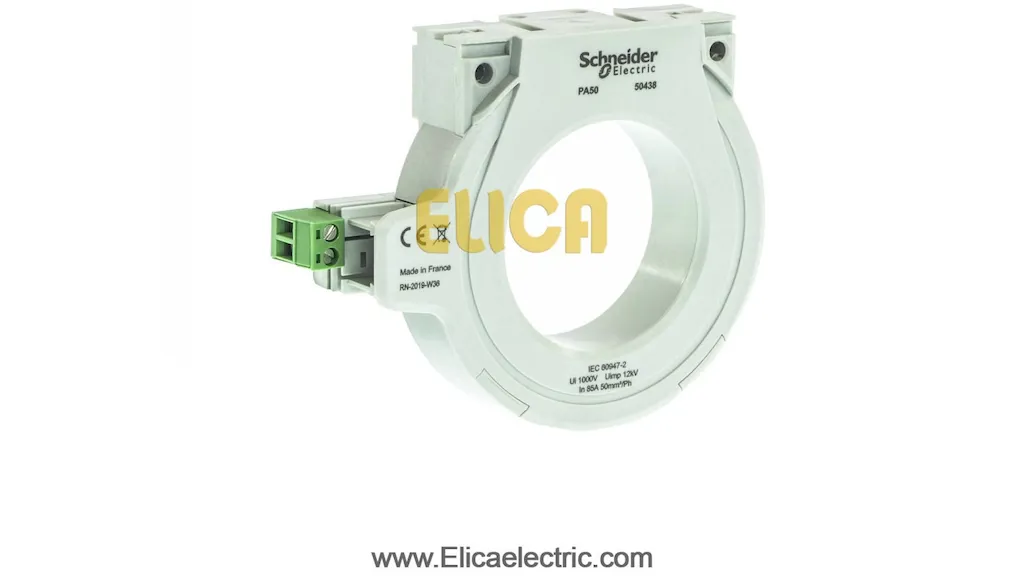

کوربالانس اشنایدر قطر 50 میلی متر و جریان 85 آمپر

وظیفه ترانس جریان CT اشنایدر آشکارسازی جریان نشتی زمین است. ترانس های جریان CT اشنایدر به همراه رله ارت فالت اشنایدر برای آشکارسازی، موقعیت یابی و اندازه گیری جریان خطای زمین در سیستم IT استفاده می شوند. ترانس جریان CT اشنایدر با کد فنی 50438 و نام اختصاری PA50 به بازار عرضه می شود. جریان کاری ترانس PA50 برابر با 85 آمپر و ولتاژ عایق بندی آن 1000 ولت است. ترانس جریان 50438 در هر دو شبکه AC و DC قابل استفاده است. فرکانس کاری ترانس جریان CT اشنایدر در رنج 440...45 هرتز قرار دارد. جریان مقاوتی کوتاه مدت ترانس PA50 در مدت 0.5 ثانیه برابر با 100 کیلوآمپر است. ترانس های جریان CT اشنایدر را می توان در دو حالت ثابت و Clip-on روی DIN ریل، صفحه یا قلاب های روی رله های نشتی زمین نصب کرد. محدوده دما برای کارکرد ترانس های جریان CT اشنایدر 70...35- درجه سانتی گراد است. قطر داخلی ترانس PA50 برابر با 50 میلی متر است و اتصالات آن توسط پیچ های 0.22 میلی متر مربع انجام می شود.
