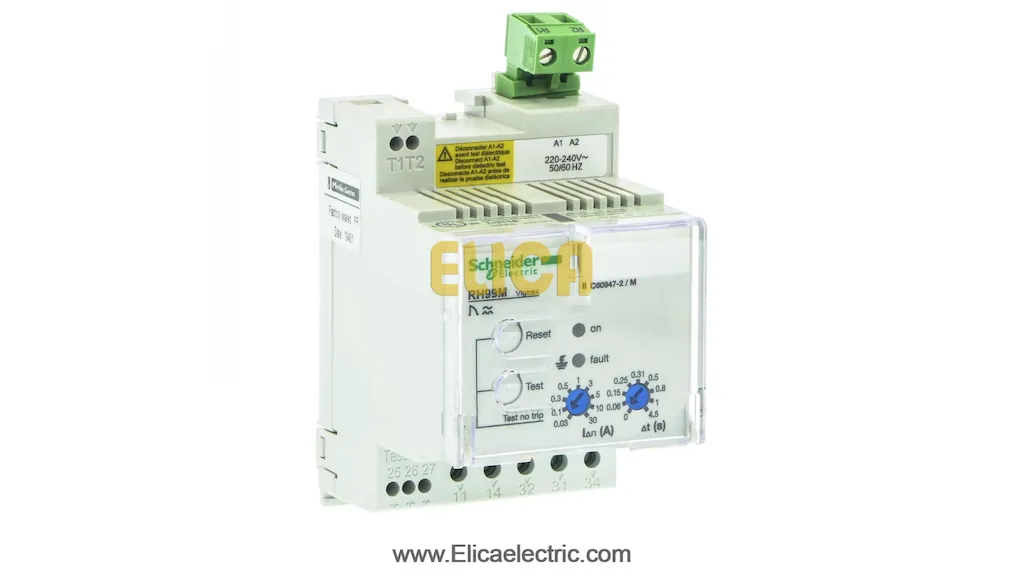

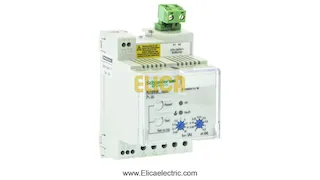

رله ارت فالت RH99M، یک رلهی حفاظت جریان نشتی و قابل نصب روی DIN ریل است. در برابر تماس مستقیم و غیرمستقیم و خطرات آتشسوزی موتورها و وسایل محافظت میکند. این رله با کوربالانس کمکی، جریان نشتی را اندازهگیری میکند و زمانی که جریان نشتی از مقدار تنظیم شده بیشتر شود، کلید مربوطه را قطع میکند. ولتاژ تغذیه برابر با 220/240VAC در فرکانس 50 یا 60 هرتز است.

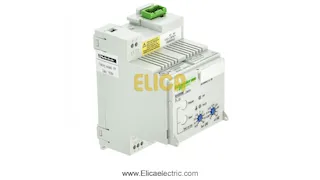

ویژگیهای رله ارت فالت RH99M

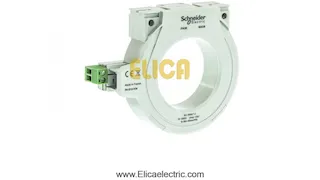

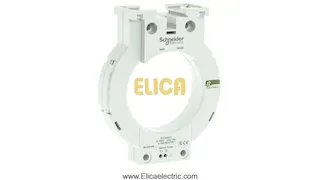

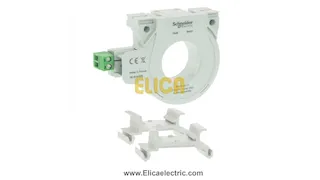

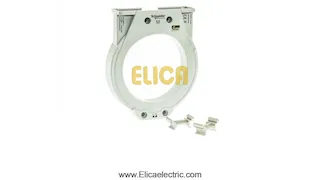

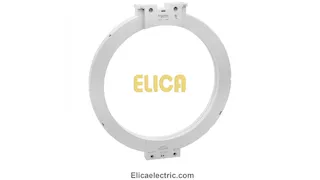

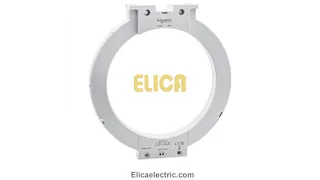

در این رله میتوان حساسیت جریان را در 9 سطح از 30mA تا 30A انتخاب کرد. زمان تأخیر نیز از لحظهای تا 4.5 ثانیه در 9 مقدار مختلف قابل تنظیم است. رله ارت فالت RH99M پس از رفع عیب، باید دوباره به طور دستی ریست شود. این قطعه با کوربالانس تایپ A و با CTنشتی جریان TOA، A، L سازگاری دارد. حداقل مقدار بار برای این رله در ولتاژ 12 ولت برابر با 10 میلیآمپر است. سیستم ارت آن TN-S، TT، IT است. ولتاژ ضربه نامی برابر با 8kV و محدوده دمای مناسب برای عملکرد درست این قطعه برابر با -35 تا 70 درجه سانتیگراد است.
درجه حفاظت رله نشتی جریان RH99M
IP40 برای وجه جلویی
IP30 برای وجههای جانبی
IP20 برای ترمینالهای اتصالی
enlightenedدر رله ارت فالت RH10M به جای دو سلکتور 14 و 15، تنها یک سلکتور یا انتخابگر آستانه و تأخیر زمانی است!
انواع رله ارت فالت اشنایدر
اشنایدر الکتریک رله های نشتی جریان یا ارت فالت را در رنج ولتاژهای مختلف طراحی و عرضه شده اند. از جمله آن ها می توان به موارد زیر اشاره کرد.
رله نشتی جريان RH99M 110...130 VAC
رله نشتی جريان RH99M 220...240 VAC

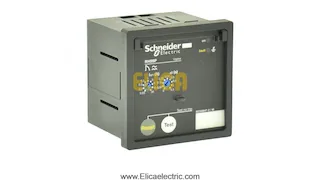

رله نشتی جريان RH99P 220...240 VAC
نحوه نصب رله ارت فالت اشنایدر
مراحل و نحوه نصب رله ارت فالت اشنایدر در تصویر زیر نمایش داده شده است.
