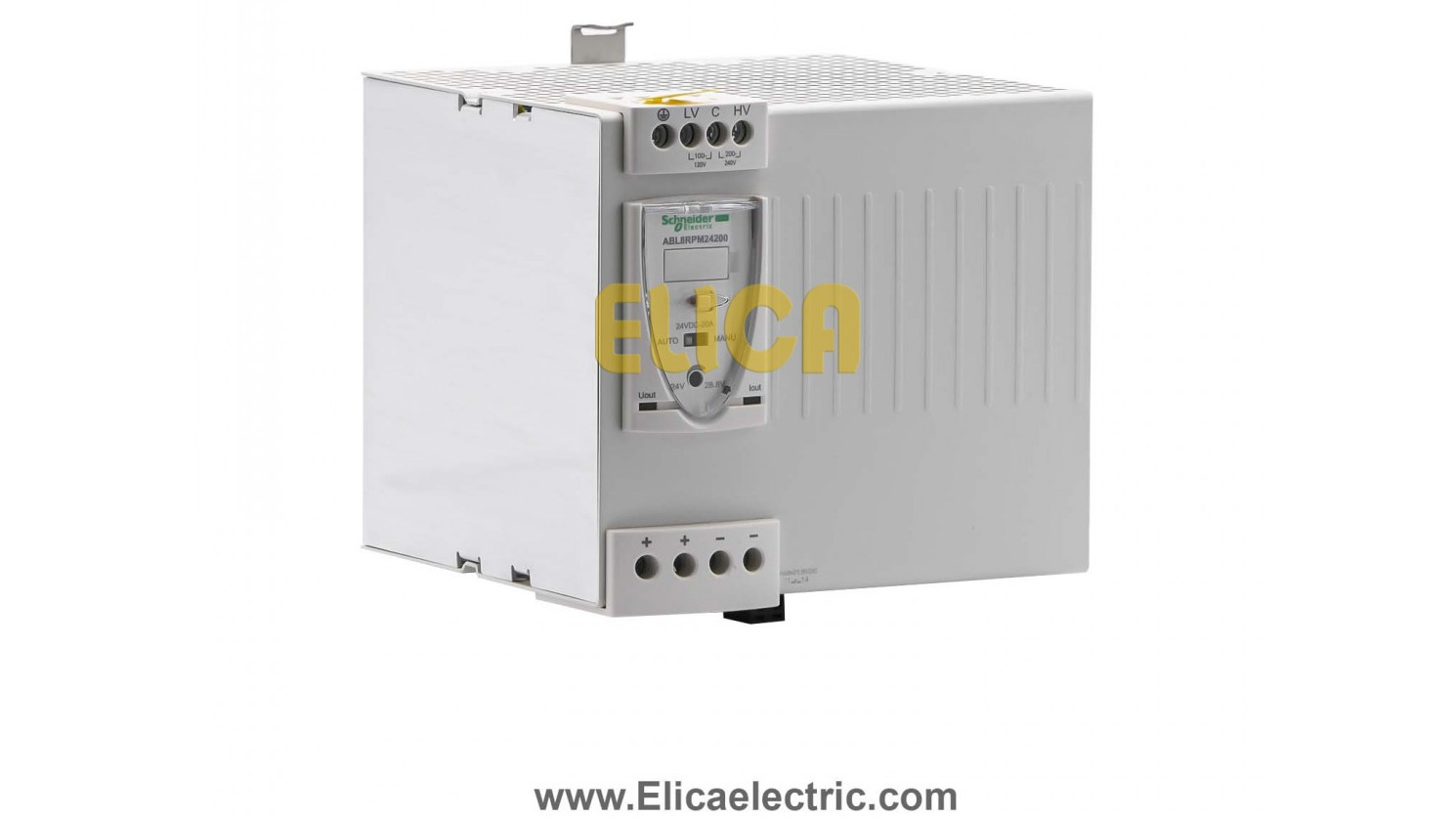

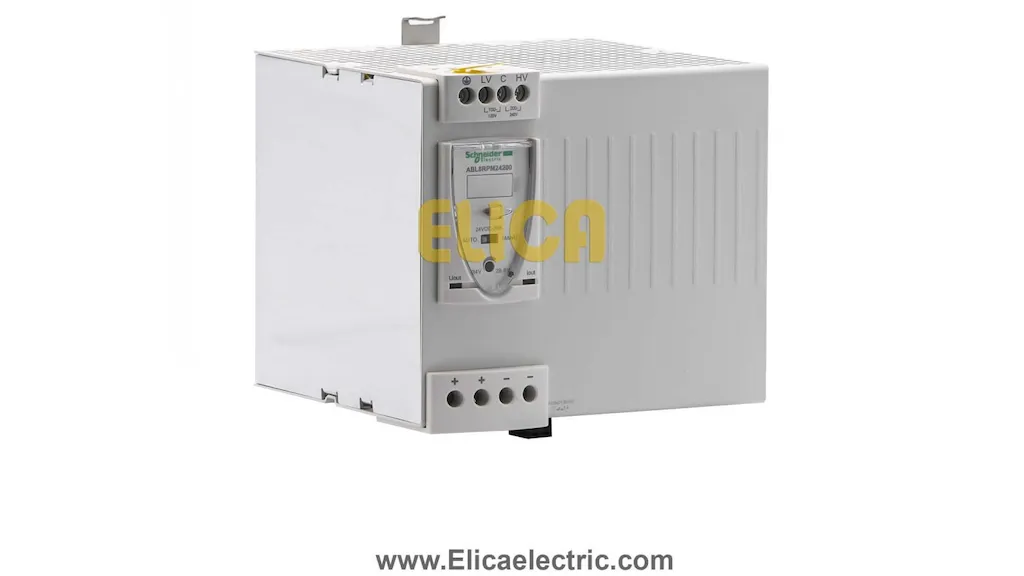

برای راه اندازی و کارکرد مناسب هر وسیلۀ الکترونیکی نیاز به ولتاژ و آمپر خاصی است، برای این منظور از منابع تغذیه استفاده میشود، زیرا از یک ورودی با میزان ولتاژ ثابت میتواند ولتاژهای مختلفی را ایجاد نماید. منبع تغذیه 480 وات اشنایدر با نام اختصاری ABL به منظور ایجاد ولتاژ رگوله به کار میرود. ولتاژ ورودی این محصول 100 تا 240 ولت AC و ولتاژ خروجی آن 24 ولت DC و توان خروجی آن 480 وات است. وظیفه این محصول، ایجاد ولتاژ رگوله شده در خروجی آن است که به خوبی انجام میدهد، طوریکه که خود را در زمره بهترین منابع تغذیه جهان قرار داده است. خروجی کوپلینگ این منبع تغذیه به صورت موازی–سری است. این منبع تغذیه دو نشانگر LED دارد که یک نمایشگر LED سبز و قرمز برای نشان دادن ولتاژ خروجی و یک نمایشگر LED سبز، قرمز و نارنجی برای نمایش جریان خروجی به کار میرود.
شرکت اشنایدر الکتریک، یکی از شرکت های پیشرو در طراحی و تهیۀ لوازم و تجهیزات برق صنعتی به منظور تأمین توان لازم در بخشهای مختلف صنعتی منابع تغذیهای را با توان مختلف طراحی و در بازار عرضه کرده است و ما در شرکت الیکا الکتریک محصولات اشنایدر الکتریک را به فعالان حوزه صنعت برق ارائه میدهیم.
اجزای منبع تغذیه 480 وات اشنایدر الکتریک
منبع تغذیه 480 وات از سری محصولات Phaseo اشنایدر الکتریک با جریان خروجی 20 آمپر است. اجزای این منبع تغذیه اشنایدر در زیر نشان داده شده است:
1. گیره فنری برای ریل 35 میلیمتری
2. ترمینالهای پیچی محصور شده 4 میلیمتر مربع برای اتصال ولتاژ AC ( اتصال تک فاز، فاز به فاز یا 3 فاز)
3. فلپ محافظ شیشهای
4. برچسب نشانگر گیره
5. قفل برای نگهداری فلپ شیشهای (قابل انعطاف)
6. سلکتور حالت حفاظت
7. پتانسیومتر تنظیم ولتاژ خروجی
8. LED نشانگر ولتاژ خروجی (سبز و قرمز)
9. LED نشانگر جریان خروجی (سبز، قرمز و نارنجی)
10. ترمینالهای پیچی برای اتصال کنتاکت رله تشخیصی
11. ترمینالهای پیچی محصور شده برای اتصال ولتاژ خروجی DC (4 میلی متر مربع)
