الکتروموتور سه فاز اینورتردیوتی فریم چدنی

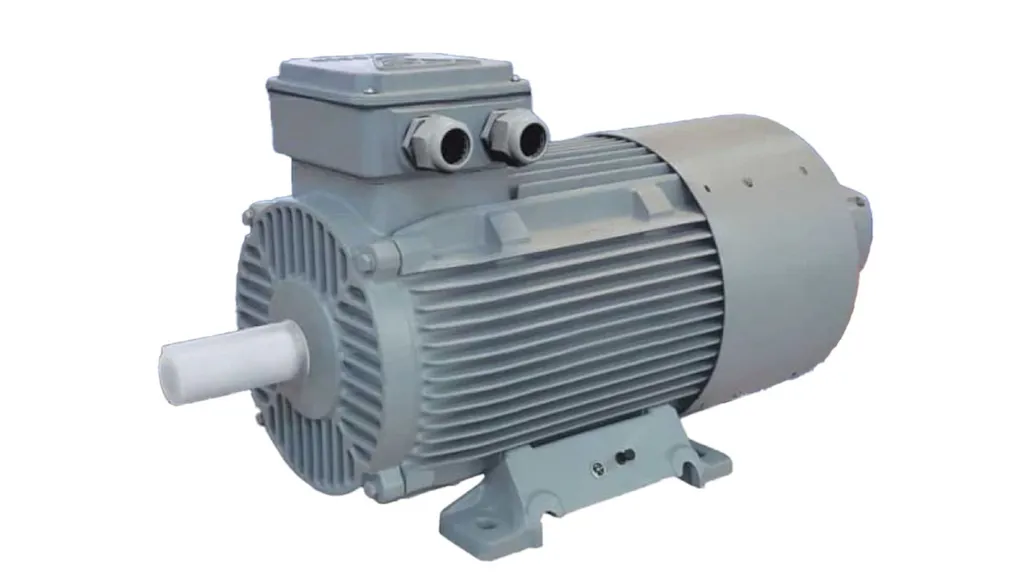

الکتروموتور سه فاز اینورتردیوتی فریم چدنی محصول شرکت موتوژن، به‌ویژه برای کاربردهایی طراحی شده است که نیاز به کاهش دور موتور دارند بدون اینکه گشتاور کاهش یابد یا کاهش آن قابل توجه باشد. برای این موارد، استفاده از سیستم خنک‌کاری IC416 یا تهویه اجباری توصیه می‌شود.

این الکتروموتورها با عایق‌بندی مقاوم در برابر استرس‌های ولتاژ بالا تولید می‌شوند. برای افزایش کیفیت عایق‌کاری، از سیم‌های لاکی کلاس 200°C با گرید II و روش شارلاک‌زنی تحت خلاء استفاده می‌شود تا حتی کوچک‌ترین نقص در عایق از بین برود. همچنین، عایق‌های به‌کار رفته در این موتورها به‌گونه‌ای انتخاب شده‌اند که در برابر تخلیه جزئی مقاوم باشند و تاثیرات منفی شکل موج‌های تولید شده توسط VFD (درایو فرکانس متغیر) به حداقل برسد.

طبق توصیه‌های استاندارد، برای کاهش هرچه بیشتر فراجهش ولتاژ، کابل‌های تغذیه بین موتور و درایو باید تا حد امکان کوتاه باشند. نصاب باید مطابق استاندارد IEC60034-18-41 annex B، پس از نصب، از مجاز بودن استرس ولتاژ در ترمینال‌های موتور اطمینان حاصل کند. در صورت بالا بودن این استرس‌ها یا برای بهبود عملکرد تداخل مغناطیسی، استفاده از فیلترهای مناسب مانند فیلترهای du/dt، سینوسی و فیلترهای مخصوص پایانه الکتروموتوری، مطابق استاندارد IEC60034-25:2014 part 9.2، ضروری می باشد.

اگر دوست دارید بیشتر با الکتروموتور و اجزای آن آشنا شوید، حتماً نگاهی به مقاله ” آنچه که باید در مورد الکتروموتور بدانید” بیندازید.

برای دیدن مدل‌های مختلف و محصولات بیشتر، اینجا کلیک کنید!.

تست تخلیه جزئی جهت سنجش عایق الکتروموتور سه فاز اینورتردیوتی فریم چدنی

همانطور که در شکل مشاهده می کنید این تست نشان می دهد که عایق تا چه حد در برابر افزایش ولتاژ مقامت می کند.

تست تخلیه جزئی جهت سنجش عایق الکتروموتور سه فاز اینورتردیوتی فریم چدنی
برای حفاظت از بلبرینگ ها مصرف‌کنندگان باید طبق استاندارد، یکی از روش‌های زیر را انتخاب کنند:

   حلقه زمین‌کننده جلو و عقب بدون یاتاقان ایزوله: این روش هزینه پایین‌تری دارد و نیاز به نگهداری منظم دارد.
   حلقه زمین‌کننده جلو و عقب با یاتاقان ایزوله: مناسب برای موتورهای بزرگ، اگرچه هزینه بالاتری دارد و نیاز به نگهداری دارد.
   یاتاقان ایزوله جلو و عقب: گزینه‌ای مناسب برای موتورهای کوچک.
   یاتاقان عقب ایزوله با حلقه زمین‌کننده در جلو: کوپلینگ با موتور به‌صورت ایزوله انجام می‌شود.
   فیلتر ولتاژ مد مشترک: این فیلتر باید توسط مشتری تامین شود.

تذکر مهم: در صورتی که درایو تغذیه‌کننده دو سطحی باشد و فاقد فیلتر سینوسی در خروجی خود باشد، ضروری است که موتور‌ها با توان کمتر از نامی خود استفاده شوند یا از سایزهای بزرگتر استفاده گردد. همچنین، برای ولتاژهای بالاتر از 500 ولت، استفاده از فیلتر سینوسی در خروجی درایو الزامی است.

قطع جریان گذرنده از شفت از طریق رینگ زمین کننده
اجزای الکتروموتور سه فاز اینورتردیوتی فریم چدنی
سایز فریم 160-100

اجزای الکتروموتور سه فاز اینورتردیوتی فریم چدنی موتوژن (سایز فریم 160-100). 77337676

   کاور پروانه
   پیچ سر صلیبی
   پروانه خنک کاری
   پیچ شش گوش
   واشر فنری
   درپوش بیرونی
   گردگیر
   رینگ ضربه گیر
   رابط گریس خور
   براکت عقب
   پیچ سر شش گوش
   خار فنری
   بلبرینگ
   درپوش درونی
   فریم
   پایه
   پیچ ارت
   علامت ارت
   پیچ آلنی برای بستن پایه
   قلاب
   نیم پلیت
   میخ پرچ
   گلند
   لاستیک بین فریم و ترمینال باکس
   ترمینال باکس
   پیچ آلنی
   ترمینال برد
   پل اتصال مسی
   کابلشو
   مهره شش گوش
   واشر تخت
   لاستیک درب ترمینال باکس
   درب ترمینال باکس
   استاتور
   پیچ آلنی مغزی
   روتور با شفت
   خار سر شفت
   براکت جلو
   مهره گریس خور

اجزای الکتروموتور سه فاز اینورتردیوتی فریم چدنی
سایز فریم 400-180

اجزای الکتروموتور سه فاز اینورتردیوتی فریم چدنی موتوژن (سایز فریم 400-180). 09123266196

   کاور پروانه
   پیچ سر صلیبی
   پروانه خنک کاری اجباری
   پیچ شش گوش
   واشر فنری
   مهره گریس خور
   گردگیر
   رینگ ضربه گیر
   براکت عقب
   پیچ سر شش گوش
   خار فنری
   بلبرینگ
   فریم
   پایه
   پیچ ارت
   علامت ارت
   پیچ آلنی برای بستن پایه
   قلاب
   نیم پلیت
   میخ پرچ
   گلند
   لاستیک بین فریم و ترمینال باکس
   ترمینال باکس
   پیچ آلنی
   ترمینال برد
   پل اتصال مسی
   کابلشو
   مهره شش گوش
   واشر تخت
   لاستیک درب ترمینال باکس
   درب ترمینال باکس
   استاتور
   پیچ آلنی مغزی
   روتور با شفت
   خار سر شفت
   براکت جلو
