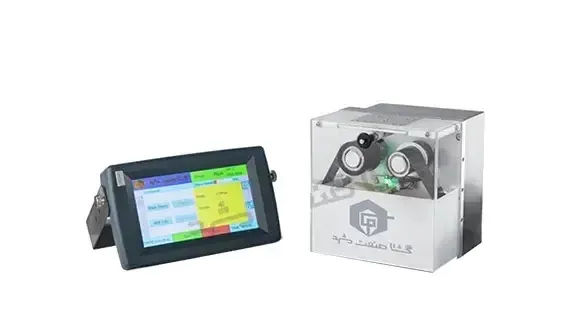

تاریخ‌زن دیجیتال مدل GSM-S32A گشتا صنعت مشهد

دستگاه تاریخ‌زن دیجیتال مدل GSM-S32A، یک سامانه پیشرفته چاپ حرارتی دیجیتال با فناوری ترمال ترنسفر Thermal Transfer TT0 است که توانایی درج اطلاعات متغیر و دلخواه شامل تاریخ تولید، انقضاء، قیمت، شماره سریال، لوگو، شیفت کاری، ساعت، Barcode و QR Code را با دقت بالا و کیفیت برتر روی بسته‌بندی‌های متنوع صنایع غذایی، دارویی، بهداشتی، آرایشی، الکترونیکی و قطعات مکانیکی دارد. این دستگاه به دلیل دقت بالا، قابلیت‌های ارتباطی گسترده و کارکرد مطمئن، مناسب خطوط تولید پرسرعت و پیچیده است.

2- معرفی تخصصی دستگاه و فناوری‌های کلیدی

فناوری چاپ حرارتی دیجیتال (Thermal Transfer TT0):
این فناوری مبتنی بر انتقال حرارت کنترل شده از هد چاپ به ریبون حرارتی و سپس انتقال دقیق جوهر به سطح بسته‌بندی است. هد چاپ شامل مجموعه‌ای از المنت‌های حرارتی بسیار دقیق است که با تغییر دمای هر المنت، کنترل تفکیکی و نقطه به نقطه چاپ انجام می‌شود. وضوح 300 DPI بیانگر تعداد نقطه‌های چاپی در هر اینچ است که برای چاپ تصاویر پیچیده و بارکدهای دقیق کاملاً مناسب است.

مکانیزم درایو نواری اختصاصی:
سیستم درایو نواری دستگاه، وظیفه حرکت دقیق ریبون را برعهده دارد. این مکانیزم با بهینه‌سازی نیرو و سرعت، از کشش غیر یکنواخت یا لغزش ریبون جلوگیری کرده و به کیفیت و یکدستی چاپ کمک می‌کند.

کنترل چاپ دو حالته:
قابلیت چاپ در دو حالت:

حالت ثابت یا متناوب: مناسب برای خطوط عمود پرکن که محصول هنگام چاپ متوقف است.

حالت پیوسته یا در حال حرکت: ویژه خطوط پیلوپک که بسته‌بندی در حرکت است.
این ویژگی باعث انعطاف‌پذیری بالای دستگاه در کاربردهای مختلف صنعتی می‌شود.

سیستم جمع‌کن ریبون خودکار دو طرفه:
این سیستم قابلیت جمع‌آوری ریبون مصرف شده را در دو جهت چپ به راست و بالعکس دارد که ضمن جلوگیری از گره خوردگی و آسیب، مصرف ریبون را بهینه می‌کند.

ارتباطات گسترده و حافظه ذخیره‌سازی:
دستگاه مجهز به پروتکل‌های ارتباطی USB، RS232 و USB 2.0 بوده و امکان انتقال سریع داده‌ها و پیام‌ها از طریق USB را فراهم می‌آورد. حافظه داخلی 1 گیگابایتی امکان ذخیره تعداد بسیار زیادی پیام، لوگو و کد را می‌دهد.

صفحه نمایش لمسی 7 اینچی LTS-LVPS:
این صفحه نمایش با رزولوشن بالا و رابط کاربری گرافیکی، اپراتورها را قادر می‌سازد تنظیمات پیشرفته چاپ را به آسانی انجام دهند و وضعیت دستگاه را به صورت لحظه‌ای پایش کنند.

3- فرآیند چاپ و فناوری‌های مرتبط

هد حرارتی پیشرفته:
هد چاپ از نوع المنت‌های حرارتی مقاوم در برابر سایش و حرارت است که با واکنش سریع به فرمان‌های الکتریکی، چاپی با دقت و وضوح بالا ایجاد می‌کند. این هد قادر است با دمای کنترل شده به صورت نقطه به نقطه چاپ را انجام دهد و ضمن حفظ عمر مفید دستگاه، امکان چاپ بارکدهای بسیار دقیق را نیز فراهم می‌کند.

ریبون‌های حرارتی با کیفیت بالا:
ریبون‌های مورد استفاده در این دستگاه با ضخامت و ترکیب شیمیایی بهینه، مقاومت سایشی، چسبندگی مناسب و سازگاری بالا با انواع فیلم‌ها دارند. این ریبون‌ها در عرض 33 میلی‌متر و طول 450 متر عرضه شده و با رنگ‌های متنوع جهت چاپ‌های رنگی نیز سازگار هستند.

سیستم اینکودر و تنظیم سرعت چاپ:
اینکودر تعبیه شده روی دستگاه امکان همگام‌سازی سرعت چاپ با سرعت حرکت خط بسته‌بندی را فراهم می‌کند، به طوری که چاپ در محل دقیق بدون هیچ گونه جابجایی یا خطای موقعیت انجام شود.

سنسور نوری پیشرفته:
سنسور تشخیص موقعیت چاپ، قابلیت تشخیص دقیق آغاز و پایان محل چاپ را دارد و با کنترل به موقع فرآیند چاپ، خطاهای موقعیتی را به حداقل می‌رساند.

سیستم دیجیتال تنظیم محل چاپ:
امکان تغییر موقعیت چاپ در طول فیلم بسته‌بندی به صورت دیجیتال و بسیار دقیق فراهم شده که موجب تطابق چاپ با هر نوع بسته‌بندی و الگوی بسته‌بندی می‌شود.

4- مشخصات مکانیکی و ساختاری

ابعاد جمع و جور 230×170×150 میلی‌متر و وزن 5 کیلوگرم، طراحی شده برای نصب آسان روی انواع خطوط تولید با محدودیت فضای نصب.

استفاده از مواد مقاوم و سبک در بدنه برای افزایش دوام دستگاه و سهولت جابجایی.

طراحی ماژولار با ماژول تغذیه مینی سویچینگ مستقل جهت افزایش پایداری و کاهش نویز الکتریکی.

استفاده از قطعات با دقت بالا و تکنولوژی روز در ساخت هد چاپ، درایو نواری و سنسورها.

5- مشخصات فنی

ویژگی    حالت پیوسته GSM-S32A    حالت متناوب GSM-S32A
برق مصرفی    VAC 90~240V، 50Hz    VAC 90~240V، 50Hz
ابعاد چاپ    120 × 32 میلی‌متر    60 × 32 میلی‌متر
رزولوشن چاپ    300 DPI    300 DPI
سرعت چاپ    600 میلی‌متر بر ثانیه    400 میلی‌متر بر ثانیه
عرض ریبون    33 میلی‌متر    33 میلی‌متر
طول ریبون    450 متر    450 متر
ابعاد دستگاه    230 × 170 × 150 میلی‌متر    230 × 170 × 150 میلی‌متر
وزن    5 کیلوگرم    5 کیلوگرم
حافظه داخلی پیام    1 گیگابایت    1 گیگابایت

6- کاربردها و سازگاری با خطوط تولید

تنوع صنعتی: مناسب برای چاپ در صنایع غذایی (شیرینی‌پزی، خشکبار، لبنیات)، دارویی، آرایشی و بهداشتی، الکترونیکی، کامپیوتر، قطعات مکانیکی و صنایع بسته‌بندی پیشرفته.

سازگاری با انواع خطوط: نصب آسان روی خطوط پرکن عمودی و پیلوپک، قابلیت چاپ در حالت حرکت پیوسته یا توقف بسته‌بندی.

انعطاف‌پذیری چاپ: امکان درج انواع داده‌ها و کدهای بارکد با کیفیت بالا و امکان طراحی قالب‌های چاپ سفارشی.

کارکرد بدون نیاز به سیستم پنوماتیکی: کاهش پیچیدگی سیستم‌ها و هزینه‌های نگهداری و تعمیر.

7- مزایا و ویژگی‌های برجسته

چاپ با وضوح و دقت بسیار بالا (300 DPI) با قابلیت چاپ تصاویر، لوگو و کدهای پیچیده

صفحه نمایش لمسی بزرگ و کاربرپسند، تنظیمات پیشرفته و نمایش اطلاعات به صورت گرافیکی

سیستم کنترل دو حالته چاپ با قابلیت کارکرد در شرایط مختلف خطوط بسته‌بندی

سرعت چاپ بسیار بالا متناسب با خطوط پرسرعت صنعتی

قابلیت اتصال به انواع سیستم‌های ارتباطی صنعتی با پشتیبانی از USB و RS232

حافظه داخلی قابل توجه برای ذخیره اطلاعات متعدد چاپی

سیستم پیشرفته تشخیص خطا و هشدارهای خودکار برای جلوگیری از توقف غیرمنتظره

طراحی فشرده و سبک با قابلیت نصب و راه‌اندازی سریع

صرفه‌جویی اقتصادی در مصرف ریبون و انرژی

8- نکات کلیدی در بهره‌برداری و نگهداری

استفاده از ریبون‌های استاندارد و با کیفیت جهت جلوگیری از آسیب هد چاپ و حفظ وضوح چاپ

پاک‌سازی منظم هد حرارتی، سنسورها و درایو نواری برای حفظ کیفیت و طول عمر قطعات

تنظیم دقیق دمای هد و فشار چاپ بر اساس نوع فیلم بسته‌بندی جهت کاهش خطا

آموزش تخصصی اپراتورها به منظور استفاده بهینه و کاهش خرابی‌های احتمالی

نظارت دوره‌ای بر عملکرد سیستم‌های الکترونیکی و مکانیکی و به‌روزرسانی نرم‌افزارهای دستگاه

حفظ محیط نصب تمیز و عاری از گرد و غبار برای جلوگیری از آلودگی قطعات حساس

پیوست:

مستندات راهنمای فنی دستگاه تاریخ‌زن دیجیتال GSM-S32A

1- راهنمای فنی کلی

1.1 مشخصات فنی و پارامترهای کلیدی

ولتاژ ورودی: 90~240 VAC، 50Hz

توان مصرفی: حدود 150-220 وات

ابعاد دستگاه: 230×170×150 میلی‌متر

وزن: 5 کیلوگرم

نوع چاپ: ترمال ترنسفر (حرارتی دیجیتال)

رزولوشن چاپ: 300 DPI

ابعاد چاپ: 60×32 میلی‌متر (حالت متناوب)، 120×32 میلی‌متر (حالت پیوسته)

سرعت چاپ: 400 میلی‌متر بر ثانیه (متناوب)، 600 میلی‌متر بر ثانیه (پیوسته)

ریبون مورد استفاده: 33 میلی‌متر × 450 متر

آموزش اپراتوری دستگاه

3.1 راه‌اندازی اولیه

نصب دستگاه روی خط بسته‌بندی مطابق دستورالعمل نصب

اتصال برق و روشن کردن دستگاه

بررسی وضعیت صفحه نمایش لمسی و بارگذاری پیام‌ها/قالب‌های چاپی از طریق USB

تنظیم اولیه پارامترها:

دما (Temperature)

سرعت چاپ (Print Speed)

محل چاپ (Print Position)

تنظیم نوع چاپ (ثابت یا پیوسته)

3.2 تنظیم و اصلاح چاپ

نحوه تغییر پیام‌ها و تصاویر ذخیره‌شده

تنظیم محل چاپ با استفاده از سیستم دیجیتال تغییر محل

نحوه استفاده از سنسور موقعیت‌یاب برای هماهنگ‌سازی با خط تولید

تعویض ریبون حرارتی و بررسی سالم بودن آن

تنظیم فشار هد چاپ توسط پیچ‌های مکانیکی

3.3 عیب‌یابی اولیه و نگهداری

بررسی پیام‌های خطا و هشدارهای دستگاه در صفحه نمایش

روش پاک‌سازی هد حرارتی با ابزارهای توصیه‌شده

نحوه تمیزکاری سنسورها و رولیک‌ها

تعویض قطعات مصرفی (ریبون، هد حرارتی در صورت خرابی)

نکات ایمنی در حین کار و نگهداری

3.4 نکات ایمنی و هشدارها

خاموش کردن دستگاه قبل از باز کردن قاب‌ها

عدم استفاده از مایعات شیمیایی خورنده در تمیزکاری

نگهداری دستگاه در محیط بدون گرد و غبار و رطوبت زیاد

آموزش کارکنان برای استفاده صحیح و جلوگیری از آسیب‌های احتمالی
