انواع مختلف از خدمات ساخت چرخ دنده

خدمات تولید چرخ دنده از جمله طراحی و ساخت چرخ دنده مطابق با مشخصات مشتری. آن ها از نظر قابلیت های محصول، قابلیت های سازنده و مواد متفاوت هستند. قابلیت های تولید برای خدمات تولید چرخ دنده ممکن است به چرخ دنده ها و سایر اجزای مرتبط تقسیم شود.

انواع خدمات ساخت چرخ دنده

دنده‌های ضد عقب‌گرد به‌گونه‌ای طراحی شده‌اند که عکس‌العمل بین دنده‌ها را گرفته یا از بین ببرند، معمولاً با فنر یا سایر کمک‌های مکانیکی.  Backlash به عنوان فاصله بین اجزای جفت تعریف می شود. به طور کلی عکس العمل باید صفر باشد، اما در کاربردهای خاص، برای جلوگیری از گیر کردن چرخ دنده، امکان روانکاری، خطاهای تولید و انبساط حرارتی مفید است. هنگامی که چرخ دنده ها به دقت بالایی نیاز دارند مانند صفحه های تنظیم رادیویی، عکس العمل نامطلوب است.

چرخ دنده های مخروطی و میتر برای انتقال حرکت بین محورهای متقاطع که معمولاً در زاویه قائم هستند طراحی شده اند. چرخ دنده های میتر چرخ دنده های مخروطی هستند که به طور خاص برای نسبت 1:1 در 90 درجه ساخته شده اند.

دنده های تعویض شبیه چرخ دنده های خار هستند. آنها بدون هابل دارای یک کلید هستند که با یک توپی برای تعویض سریع جفت می شود (در ماشین هایی که ضرایب دنده مرتباً تعویض می شوند استفاده می شود).

دنده‌های خوشه‌ای چرخدنده‌های خاردار با توپی یکپارچه هستند که انتهای آن می‌تواند دنده دوم بدون توپی را بپذیرد.

چرخ دنده‌های دیفرانسیل دنده‌ها و مجموعه‌های چرخ دنده‌ای هستند که نیرو را از یک محور محرک به دو چرخ منتقل می‌کنند، معمولاً روی یک محور عمود بر محور محرک. دیفرانسیل به چرخ ها اجازه می دهد تا با سرعت های متفاوتی حرکت کنند تا از خراش چرخ یا لاستیک در حین چرخش جلوگیری شود. مرکزی برای طراحی پیشرانه خودرو و سایر وسایل نقلیه.

قسمت های خالی چرخ دنده هاب و OD از قبل تشکیل شده اند. آنها ممکن است به هر گونه پیکربندی دندانی متصل شوند یا آسیاب شوند.

سیم چرخ دنده/پینیون طولی از میله با دندانه های چرخ دنده است که قبلاً برای ماشینکاری با عرض سفارشی مبله شده است.

چرخ دنده های حلزونی قدرت و حرکت را بین محورهای موازی (دست مخالف) یا محورهای زاویه قائم (همان دست) منتقل می کنند. آنها یک چرخ دنده استوانه ای شکل با دندانه های هلیکوئیدی دارند که اجازه می دهد بار روی چندین دندان توزیع شود. چرخدنده های حلزونی به دلیل افزایش تعداد دندانه هایی که در تماس دائمی در هر دوره زمانی هستند، آرام تر و نرم تر از چرخ دنده های خار کار می کنند.

چرخ دنده های جناغی شبیه به دو چرخ دنده مارپیچ در کنار هم هستند. آنها قدرت و حرکت را بین محورهای موازی منتقل می کنند و ممکن است شیار مرکزی داشته باشند یا نداشته باشند. چرخ دنده های شاه ماهی به عنوان چرخ دنده های مارپیچ دوبل نیز شناخته می شوند.

دنده های هیپووئید طوری چیده شده اند که امکان انتقال گشتاور نود درجه را فراهم می کند. آنها عملکرد غلتشی و فشار بالای دندانه های مارپیچی را با عمل لغزشی چرخ دنده های حلزونی ترکیب می کنند. این نوع دنده عموماً در دیفرانسیل خودروها یافت می شود

چرخ دنده های داخلی معمولاً چرخ دنده های استوانه ای شکل با دندانه های مستقیم در قطر داخلی و یک قطر بیرونی دایره ای هستند. اغلب با چرخ دنده استفاده می شود. چرخ دنده های حلقه داخلی ممکن است در یک آرایش چرخ دنده سیاره ای استفاده شوند.

چرخ دنده های مینیاتوری چرخ دنده های کوچکتری هستند که برای دستیابی به جزئیات پیچیده نیاز به عملیات ماشینکاری دقیق روی قطعات کوچک خود دارند.

قفسه ها دارای جزء مستقیم با دندانه های چرخ دنده هستند. به طور معمول دندانه دار آنها با پینیون (دنده خار) برای انتقال قدرت خطی چرخشی جفت می شوند.

چرخ دنده های سیاره ای دارای آرایش چرخ دنده ای هستند که شامل یک چرخ دنده مرکزی یا "خورشید"، چرخ دنده های "سیاره ای" متعددی هستند که چرخ دنده خورشیدی را احاطه کرده و توسط آن هدایت می شوند، و به طور معمول یک چرخ دنده داخلی که توسط چرخ دنده های سیاره ای هدایت می شود. برای راندمان خوب انتقال نیرو در یک برنامه قطار دنده ای فشرده و خطی مفید است.

 چرخ دنده های خار دندانه دار هستند و قدرت و حرکت را بین محورهای موازی منتقل می کنند. تماس دندان در درجه اول چرخشی است و لغزش در حین درگیری و جدا شدن رخ می دهد.

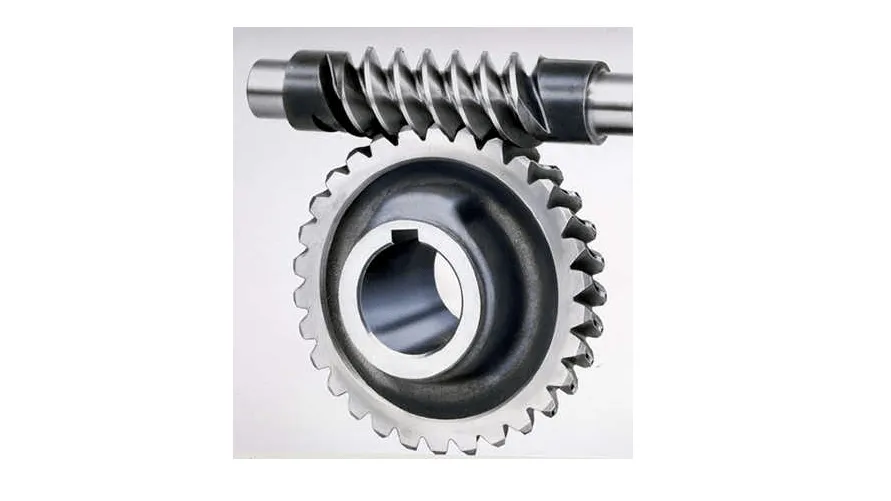

چرخ دنده های حلزونی ابزارهای پیچ مانندی هستند که دندانه های مارپیچی آنها با دندانه های یک چرخ دنده حلزونی یا چرخ حلزونی جفت می شود. به طور معمول کرم رانده می شود و چرخ کرم نیرو را در یک محور 90 درجه غیر متقاطع منتقل می کند. درایوهای چرخ دنده حلزونی اغلب برای درایوهای با گشتاور بالا و نسبت کاهش بالا استفاده می شوند. اندازه آنها نیز جمع و جور است.

اجزای مرتبط با چرخ دنده

خدمات تولید چرخ دنده می تواند در قطعات مرتبط با چرخ دنده مانند:

ترمزها و قطعات ترمز شامل وسایل اصطکاکی، دندانه دار یا مغناطیسی هستند که برای کند کردن یا توقف بارهای حرکتی درگیر می شوند. این اجزای ترمز شامل کفشک، طبل و غیره است.

درایوهای زنجیره ای مجموعه های انتقال نیرو هستند که از زنجیر و چرخ دنده برای انتقال گشتاور به بار رانده شده استفاده می کنند.

کلاچ ها مجموعه های انتقال نیرو هستند که از طریق صفحات کلاچ یا سایر روش هایی که از اصطکاک، دندانه دار یا مغناطیسی استفاده می کنند، درایوها را از بار محرک درگیر و جدا می کنند.

گیج ها و مسترها می توانند به عنوان عناصری برای کالیبراسیون، آزمایش و بازرسی چرخ دنده ها عمل کنند.

گیربکس ها و گیربکس ها مجموعه هایی با چند دنده همسان هستند که نیرو را برای یک درایو به یک بار رانده منتقل می کنند. انتقال معمولاً شامل تغییر سرعت، گشتاور، جهت یا سایر جنبه‌های درایو است.

پروانه‌ها شامل دستگاه‌هایی هستند که سیال را برای پمپ‌ها، فن‌ها و غیره حرکت می‌دهند. این پروانه‌ها می‌توانند در تعدادی از پیکربندی‌ها مانند پروانه‌های پروانه پره‌ای، چرخ‌دنده‌های پروانه در پمپ‌های دنده‌ای و سبک‌های دیگر باشند.

درایوهای صنعتی اصطلاحی است که مجموعه‌ای از مجموعه‌های انتقال قدرت دنده‌ای را توصیف می‌کند که نیروی حرکتی و گشتاور را برای ماشین‌آلاتی مانند نوار نقاله، آسانسور، تجهیزات فیلتراسیون مانند ضخیم‌کننده‌ها و زلال‌کننده‌ها و سایر تجهیزات صنعتی فراهم می‌کنند.

اسپلاین ها شفت ها یا میله هایی با شیارهای محیطی هستند که برای جفت شدن با یک سوراخ مادگی یا مکمل در مرکز چرخ دنده یا قرقره برای کشش محرک ماشین کاری شده اند. اسپلاین ها می توانند در پیچ یا مستقیم باشند.

غلتک ها برای نوار نقاله و سایر محرکه های تسمه استفاده می شود.

چرخ‌دنده‌ها شامل اجزای دندانه‌دار هستند که با یک زنجیر یا سوراخ‌هایی در یک تسمه محرک درگیر می‌شوند. آنها معمولا در سیستم های نوار نقاله استفاده می شوند.

قرقره های زمان بندی حاوی شیارهایی هستند که برای حفظ سرعت و زمان بندی با شیارهای مکمل روی تسمه جفت می شوند. هیچ لغزی در درایو تسمه وجود ندارد. بسیاری از پروفیل ها و سطوح دندان استاندارد انگلیسی و متریک در دسترس هستند.

قرقره های تسمه V حرکت می کنند و حاوی یک تسمه با طرفین و شیارهای شیب دار هستند. چندین زبان استاندارد انگلیسی و متریک موجود است. لغزش تسمه امکان پذیر است و می تواند به عنوان یک تکنیک محدود کننده گشتاور استفاده شود.

خدمات تولیدی

قابلیت های سازنده برای خدمات تولید چرخ دنده ممکن است به عملیات اولیه و ثانویه تقسیم شود.

خدمات

عملیات اولیه نشان دهنده کارکردهای اصلی خدمات تولید چرخ دنده است.

• طراحی و توسعه - تامین کننده می تواند در مفاهیم، ​​هزینه های ساخت، تکنیک های ساخت و ملاحظات مواد کمک کند. تأمین‌کننده همچنین ممکن است بتواند در ارتقاء یا طراحی مجدد، ارزیابی مجدد یا نوسازی محصولات موجود برای افزایش عملکرد و/یا کاهش هزینه‌های تولید کمک کند. برخی از تامین کنندگان منبع یابی مواد و مدل سازی CAD را نیز ارائه می دهند.

• تجزیه و تحلیل شکست - تجزیه و تحلیل پزشکی قانونی دنده ها و مجموعه های استفاده شده یا آسیب دیده برای بهبود طراحی آینده، ارائه مستندات قانونی یا کیفی و غیره.

• بازرسی و آزمایش - تامین کننده بازرسی و/یا آزمایش کامل چرخ دنده ها و مجموعه های چرخ دنده را فراهم می کند. شامل تست استانداردهای صدور گواهینامه است.

• تولید به‌موقع (JIT) - تامین‌کننده دارای قابلیت ساخت دنده‌ها یا مجموعه‌های دنده‌ای به‌موقع (JIT) است تا نیاز به نگهداری موجودی را کاهش دهد.

• نمونه سازی: خدمات شامل ارائه مقادیر نمونه یا نمونه اولیه محصول برای آزمایش، تایید طراحی و غیره است.

• تولید تولید - تامین کننده دارای قابلیت کامل ساخت دنده و مونتاژ برای سفارشات مقدار تولید است.

• تعمیرات و بازسازی - تعمیر دنده ها یا مجموعه های آسیب دیده یا تعمیر قطعات فرسوده و محصولات دنده ای. ممکن است شامل فرآیندهایی مانند سنگ زنی مجدد، حذف واکنش، جایگزینی قطعات، روغن کاری مجدد و غیره باشد.

• مهندسی معکوس - مهندسی و طراحی محصولات جدید با کمک تجزیه و تحلیل یا آزمایش قطعات و مجموعه های موجود. اغلب برای قطعات جایگزینی که باید در ماشین آلات موجود جا شوند استفاده می شود.

عملیات

• براچینگ فرآیندی است که در آن یک ابزار غیر چرخشی از طریق مواد فشار داده می شود تا سوراخ یا شکل داخلی دیگری ایجاد شود. دقت بالا و پرداخت سطحی خوب با بره کاری امکان پذیر است و مراکز غیر گرد مانند سوراخ های مربعی، شش گوش یا ستاره ای می توانند ایجاد شوند. ایجاد شده.

• ریخته گری ، مانند ریخته گری فلز، شامل شکل دادن به فلزات مایع آزاد با جریان آزاد از طریق استفاده از قالب ها، قالب ها یا الگوها است. ریخته‌گری‌ها عموماً تقریباً تکمیل می‌شوند و اغلب نیاز به تکمیل تکمیلی دارند. فرآیندهای معمول ریخته‌گری فلز شامل ریخته‌گری با ماسه، ریخته‌گری با قالب، ریخته‌گری دائمی، ریخته‌گری سرمایه‌گذاری، ریخته‌گری گریز از مرکز، و ریخته‌گری فوم از دست رفته است.

• تراشیدن چرخ دنده ، همچنین به عنوان تکمیل دندان چرخ دنده شناخته می شود، فرآیندی است که شامل نور برای حذف دقیق مواد توسط برش های چرخان تخصصی برای ارائه فرم و اندازه دقیق دندان است.

• قابلیت سنگ زنی می تواند مواد بسیار صاف و دقیقی را ارائه دهد و می تواند برای تکمیل سطوح سایش با سختی بالا مانند دندانه های چرخ دنده استفاده شود.

• عملیات حرارتی و سخت شدن دسته وسیعی از فرآیندهایی است که برای تصفیه فلزات مانند بازپخت، غیرفعال کردن، سخت شدن و غیره استفاده می شود. تنش زدایی ممکن است برای کاهش تنش های پسماند وارد شده در حین هاب کردن، شکل دهی یا سایر فرآیندهای ساخت دنده مهم باشد.

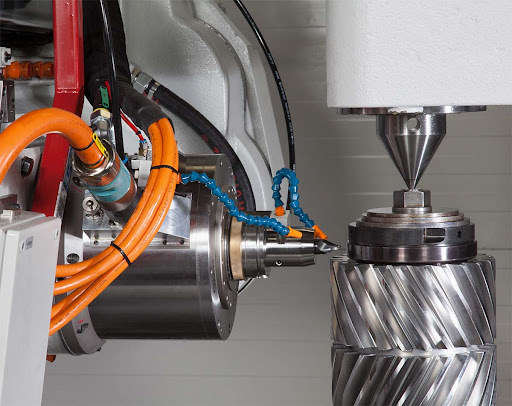

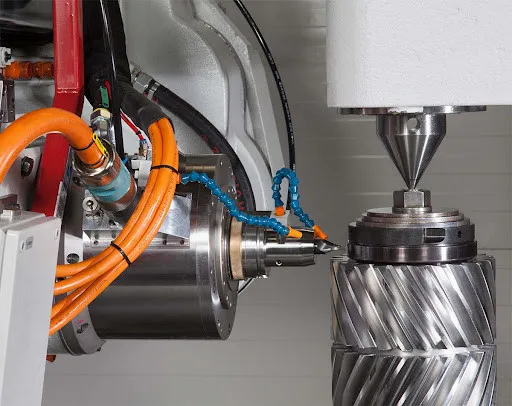

• هابینگ یک فرآیند ماشینکاری تخصصی است که با استفاده از برش های چرخان برای تشکیل پروفیل های دندان دنده استفاده می شود. ویدئوی زیر نمایش سریع این فرآیند است.

• لایه برداری و تراشیدن فرآیندی برای حذف مقادیر کمی از مواد برای ارائه سطح خوب و/یا تحمل دقیق است.

• تکمیل سطح شامل قابلیت هایی برای تکمیل برای ملاحظات زیبایی شناختی و مقاومت در برابر خوردگی مانند آنودایز، آبکاری، رنگ آمیزی، پوشش پودری و غیره است.

خدمات ساخت تجهیزات تخصصی که عملیات فهرست نشده، تخصصی یا اختصاصی را انجام می دهند نیز در دسترس هستند.

مواد

قابلیت های مواد برای خدمات تولید چرخ دنده ممکن است به فلزات و پلاستیک / مواد دیگر تقسیم شود.

• مواد فلزی عبارتند از:

  • آلومینیوم

  • برنج

  • برنز

  • چدن

  • منیزیم

  • پودر فلز

  • فولاد

  • تیتانیوم

• پلاستیک و سایر مواد برای چرخ دنده ها عبارتند از:

  • استال

  • سرامیک

  • نایلون

  • رزین های فنولیک

  • پلی کربنات

  • پلاستیک تقویت شده با الیاف (FRP)

  • لاستیک

استانداردهای کیفیت

استانداردها و گواهینامه های کیفیت برای خدمات تولید چرخ دنده عبارتند از:

AS9000 استانداردی است که به عنوان استاندارد سیستم کیفیت پایه هوافضا شناخته می شود. هدف این است: "برای اطمینان از رضایت مشتری، تولید کنندگان صنعت هوافضا باید محصولات با کیفیت جهانی را با کمترین هزینه ممکن تولید کنند".

QS 9000 مخفف Quality System Requirements یک استاندارد بین المللی سیستم مدیریت کیفیت برای صنعت خودرو است. تمام تولیدکنندگان قطعات خودرو باید از استاندارد مواد محصول، قطعات تولید و خدمات، عملیات حرارتی، رنگ‌آمیزی، آبکاری و سایر خدمات تکمیلی پیروی کنند.

ISO 9001 بخشی از خانواده استانداردهای سازمان بین المللی استاندارد (ISO) 9000 مربوط به سیستم های مدیریت کیفیت است. این برای کمک به سازمان ها طراحی شده است تا اطمینان حاصل کنند که نیازهای مشتریان و سایر ذینفعان را برآورده می کنند. این سند مواردی مانند حصول اطمینان از اینکه خط مشی کیفیت یک بیانیه رسمی از سوی مدیریت است اما برای همه کارکنان قابل درک است، تصمیمات در مورد سیستم کیفیت بر اساس داده های ثبت شده است، سیستم به طور منظم ممیزی می شود و غیره را پوشش می دهد.

MIL-SPEC یک استاندارد نظامی برای اطمینان از قابلیت همکاری با شرکای چند ملیتی و در میان ادارات نظامی است، به اشتراک گذاری اطلاعات بین سیستم ها و پرسنل به رابط های استاندارد داده ها و تجهیزات و الزامات عملکرد نیاز دارد.

برنامه های کاربردی

صنایع ارائه شده عبارتند از:

• عمومی صنعتی  - انتقال نیرو و کاربرد ماشین آلات; طیف گسترده ای از استفاده های ممکن

• هوافضا  - کاربردهای هوافضا، یا بر اساس استانداردهای هوافضا یا هوانوردی رتبه بندی شده است.

• کشاورزی - استفاده در تراکتورها، کمباین ها، کاشت، کاشت، یا سایر تجهیزات کشاورزی یا کشاورزی.

• خودرو  - استفاده در خودروها، کامیون‌ها و سایر وسایل نقلیه یا دارای رتبه‌بندی استانداردها یا مشخصات خودرو.

• ساخت و ساز  - تجهیزات سنگین مانند ماشین آلات ساختمانی یا خاکی، آسانسور محل ساختمان، ماشین آلات بتن یا آسفالت و غیره.

• ماشین ابزار - مناسب برای استفاده در تجهیزات تولیدی مانند آسیاب، ماشین تراش، ماشین های آسیاب، پرس و غیره.

• دریایی  - برای استفاده در کشتی ها یا تجهیزات کشتی، تاسیسات دریایی و غیره طراحی یا رتبه بندی شده است.

• حمل و نقل سنگین - مناسب برای استفاده با کامیون های سنگین، قطار و غیره، یا دارای رتبه بندی استانداردهای قابل اجرا در آن صنایع.

• جابجایی مواد - جابجایی برنامه هایی مانند نوار نقاله، وینچ، جرثقیل اتوماتیک، بالابر، قیف و غیره.

• پزشکی و دارویی  - طراحی یا رتبه بندی شده برای استفاده در ماشین آلات پزشکی یا دارویی مانند موتورهای پمپ، ماشین های انتقال بهداشتی یا سایر تجهیزات مرتبط با سلامت.

• نظامی  - تجهیزات نظامی یا دفاعی رتبه بندی یا طراحی شده است.

• پتروشیمی  - ماشین آلات اکتشاف، حفاری و فرآوری نفت و گاز.

• تولید برق  - تجهیزاتی برای استفاده در نیروگاه ها و تجهیزات مرتبط مانند اجکتورها، تجهیزات بازیابی بخار، خنک کننده نیروگاه ها، ژنراتورها و غیره.

• رباتیک  - چرخ دنده و ماشین آلات تجهیزات رباتیک اتوماسیون دقیق، از جمله ماشین آلات جوشکاری و مونتاژ رباتیک، سیستم های انتخاب و مکان، جرثقیل های رباتیک و سایر تجهیزات خودکار.

شما می توانید با استفاده از سیستم جست و جوی کالای صنعتی تکصان، چرخ دنده موردنظر خودتان و تامین کننده مرتبط با آن را پیدا کنید.
