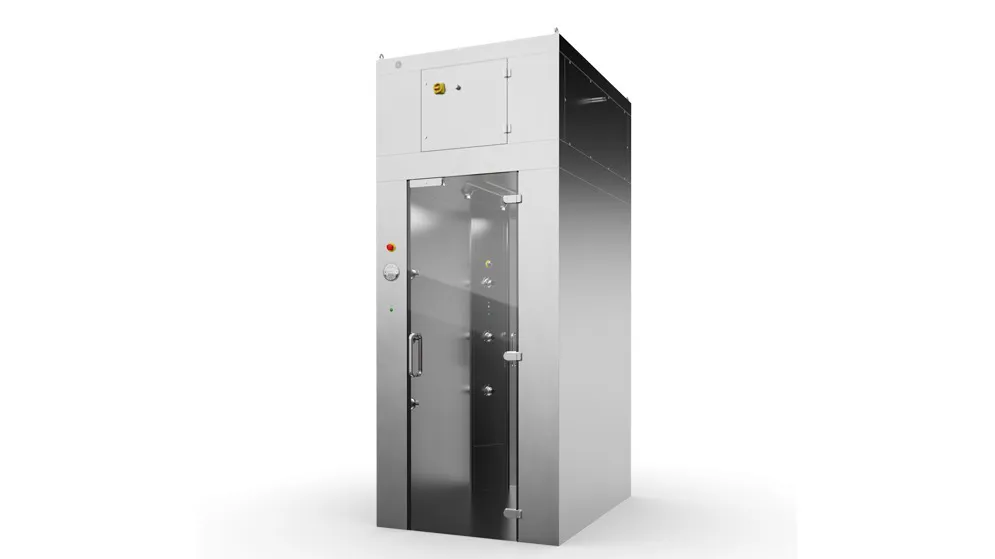

دوش های هوایی

اطلاعات دوش هوا

نمایش همه تولیدکنندگان دوش هوا

دوش های هوا از جت های هوای فیلتر شده برای تمیز کردن آلودگی ذرات از پرسنل و تجهیزات در هنگام ورود به محیط تمیز استفاده می کنند. حذف ممکن است شامل ذرات گرد و غبار یا سایر آلاینده های اضافی موجود در فرد باشد. هوای اسپری شده برای دمیدن در جهت های مختلف طراحی شده است و در مدل های خاص می تواند از سرعت 25 متر بر ثانیه تجاوز کند.

آلودگی اتاق تمیز

آلودگی در محیط اتاق تمیز فرآیندی است که به مواد یا سطوح اجازه می دهد کثیف شوند. حتی مقادیر کمی از آلودگی که برای چشم انسان ناچیز به نظر می رسد می تواند باعث "نقایص کشنده" شود. عیب های کشنده، نقص هایی هستند که باعث خرابی فاجعه بار در یک دستگاه یا مدار می شوند. دو شکل آلودگی سطحی که باعث ایجاد عیوب کشنده در مدارهای الکتریکی می شوند، ذرات و آلاینده های فیلم هستند.

ذرات

ذرات اجسام کوچک، دانه ای و جامد مانند گرد و غبار یا ورقه ها هستند. آنها از طریق رسوب خشک بر روی سطوح رسوب می کنند. ذرات کوچک به اندازه 0.3 میکرون باعث ایجاد نقص های کشنده می شوند و از محیط کنترل شده فیلتر می شوند.

آلاینده های فیلم

آلاینده های فیلم موادی هستند که در هوا منتقل می شوند و روی سطوح جمع می شوند و پوشش نازکی را تشکیل می دهند. آنها می توانند از دود، دود، و خروج گاز از سطوح آلوده منشاء شوند. آلاینده های فیلم به ضخامت 10 نانومتر (نانومتر) خواص سطح را تغییر می دهند و ممکن است باعث ایجاد نقص کشنده در تراشه یا ویفر شوند.

عملکرد دوش هوا

ورود پرسنل به محل کار بزرگترین عامل ایجاد آلودگی در اتاق تمیز است و دوش های هوا طوری طراحی شده اند که خطر آلودگی محیط کنترل شده را به حداقل برسانند. دوش‌های هوا واحدهای مستقلی هستند که دارای درب‌های به هم پیوسته، واحد فیلتراسیون HEPA، دمنده و یک کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC) یا واحد کنترل دیگر هستند.

دمنده ها

واحدهای دمنده دوش هوا برای گردش جریان هوا با سرعت بالا از طریق نازل های هوا، دریچه های برگشتی و واحد فیلتراسیون HEPA استفاده می شوند. دمنده جریان هوا با سرعت بالا را تامین می کند که به عنوان یک عامل شستشو عمل می کند و پرسنل کاملاً مناسب را در لباس های PPE مورد نیاز خود تمیز می کند.

فیلترهای HEPA

فیلترهای هوای ذرات با راندمان بالا (HEPA) و فیلترهای هوای ذرات بسیار کم (ULPA) برای نمایش ذرات بزرگتر از 0.3 میکرومتر طراحی شده اند. فیلترهای HEPA 99.99% در حذف ذرات 0.3 میکرومتر و بزرگتر کارآمد هستند. فیلترهای ULPA 99.9995% در حذف ذرات 0.12 میکرومتر و بزرگتر کارآمد هستند. فیلترهای HEPA و فیلترهای ULPA وقتی با پیش فیلتر استفاده می‌شوند می‌توانند چندین سال در یک محیط تمیز کار کنند. علاوه بر این، به دلیل کاهش ظرفیت جریان هوا و افزایش فشار استاتیک در طول زمان، فیلترهای HEPA و فیلترهای ULPA می توانند با بارگذاری فیلتر کارآمدتر شوند.

کنترلرهای منطقی قابل برنامه ریزی (PLC)

PLC ها (کنترل کننده های منطقی قابل برنامه ریزی) هاب های کنترلی هستند که برای راه اندازی دوش هوا استفاده می شوند. آنها حاوی چندین ورودی و خروجی هستند که از ترانزیستورها و مدارهای دیگر برای نظارت، کار و کنترل دوش هوا استفاده می کنند. آنها نرم افزاری قابل برنامه ریزی هستند و از طریق رابط های کامپیوتری استاندارد، زبان های اختصاصی و گزینه های شبکه به هم متصل می شوند. آنها ورودی را از قفل های درب، حسگرهای فشار، سنسورهای جریان و سایر حلقه های بازخورد دریافت می کنند تا بتوانند دمنده را کار کنند و دسترسی به اتاق تمیز و از آن را کنترل کنند.

معیارهای انتخاب

دوش های هوا به گونه ای طراحی شده اند که به یک اتاق روتختی با اتاق تمیز متصل شوند. برای انتخاب دوش هوای مناسب باید هندسه، ابعاد، مصالح ساخت و استانداردها یا انطباق های مورد نیاز را در نظر بگیرید.

هندسه

هندسه یا نوع دوش هوا ردپای دوش هوا را توصیف می کند. ممکن است از دوش های هوا برای اجازه دادن به گاری ها، لوازم و/یا پرسنل برای ورود ایمن به اتاق تمیز استفاده شود. هندسه ها یا انواع رایج دوش های هوایی عبارتند از: دوش گاری، تک دری، مستقیم، تونلی، L شکل، S شکل، دوش هوای U شکل و سه در. در حالی که تونل‌ها، دوش‌های هوای U شکل یا سه در، فضای اضافی و گزینه‌های ردپایی را برای برخی کاربردها ارائه می‌دهند، طراحی ساده‌ای مانند دوش هوای تک در زمانی که ورود به اتاق تمیز مستقیماً از طریق دوش هوا نباشد، کافی است.

ابعاد

ابعاد دوش هوا برای انتخاب محصولی استفاده می شود که محدودیت های فضایی را در خود جای دهد. ابعاد دوش هوا معمولاً با ارتفاع، عرض و طول کلی مشخص می شود. سازندگان اغلب عرض درب را نیز مشخص می کنند.

مصالح ساختمانی

دوش های هوا از مواد مختلفی از جمله فولاد، فولاد ضد زنگ، آلومینیوم و لمینت پلاستیکی یا پلاستیکی ساخته می شوند. مصالح ساختمانی ممکن است بر اساس الزامات دوش هوا تنظیم شود.

فولاد یک آهن تجاری است که حاوی کربن به هر مقدار تا حدود 1.7 درصد به عنوان یک ترکیب آلیاژی ضروری است. در شرایط مناسب چکش خوار است و به دلیل چکش خواری و محتوای کربن کمتر از چدن متمایز می شود.

فولاد ضد زنگ مقاوم در برابر مواد شیمیایی و خوردگی است و می تواند دارای تنش نسبتاً بالایی باشد. اگرچه گریدهای زیادی در دسترس هستند، اکثر فولادهای زنگ نزن را نمی توان به اندازه فولادهای کربنی سخت کرد.

آلومینیوم یک عنصر فلزی مایل به آبی، سفید نقره ای، چکش خوار، انعطاف پذیر، سبک، سه ظرفیتی با رسانایی الکتریکی و حرارتی خوب، بازتاب پذیری بالا و مقاومت در برابر اکسیداسیون است.

پلاستیک ها یا ورقه های پلاستیکی مواد آلی، مصنوعی یا فرآوری شده هستند که عمدتاً پلیمرهای ترموپلاستیک یا ترموست با وزن مولکولی بالا هستند.

استانداردها / انطباق

عملکرد و اعتبار دوش هوا توسط ISO و استانداردهای فدرال ایالات متحده کنترل می شود. دوش‌های هوایی که الزاماتی را برآورده می‌کنند که از کارگران معلول پشتیبانی می‌کنند، مطابق با ADA هستند.

سازمان بین المللی استاندارد (ISO)

ISO/DIS 14644-1:2010 استانداردی است که توسط ISO توسعه یافته است که روش شناسی طبقه بندی اتاق تمیز را به یکی از چندین کلاس توصیف می کند. این استاندارد به طور دوره ای مورد بازنگری و اصلاح قرار می گیرد تا نیازهای صنعت را برطرف کند. دوش های هوا ممکن است به یک کلاس ISO طبقه بندی شوند که سطح آلودگی موجود در دوش هوا را توصیف می کند. کلاس های اتاق تمیز ISO با فرمول زیر تعریف می شوند:

جایی که:

Cn = حداکثر تعداد ذرات در متر مکعب که برابر یا بزرگتر از اندازه D است

N = شماره کلاس ISO، مضرب 0.1 که کمتر از 9 است

D = اندازه ذرات بر حسب میکرومتر (μm)

استانداردهای فدرال ایالات متحده

FED-STD-209E یک استاندارد دولت فدرال ایالات متحده است که برای طبقه بندی تمیزی اتاق تمیز یا سایر تجهیزات مرتبط مانند دوش هوا استفاده می شود. عدد کلاس استفاده شده به حداکثر تعداد ذرات بزرگتر از نیم میکرون اشاره دارد که در یک فوت مکعب هوای اتاق تمیز مجاز است. برای مثال یک اتاق تمیز کلاس 100 حاوی بیش از 100 ذره بزرگتر از نیم میکرون در یک فوت مکعب هوا نخواهد بود. شش کلاس و معادل ISO عبارتند از کلاس 1 (ISO 3)، کلاس 10 (ISO 4)، کلاس 100 (ISO 5)، کلاس 1000 (ISO 6)، کلاس 10000 (ISO 7) و کلاس 100000 (ISO 8).

انطباق ADA

دوش های هوا مطابق با ADA مطابق با الزامات قانون آمریکایی های دارای معلولیت (ADA) است. الزامات ADA ممکن است بسته به موقعیت جغرافیایی شما متفاوت باشد. به منظور سازگاری با ADA، معماری دوش هوا باید طوری طراحی شود که پرسنل دارای معلولیت را در خود جای دهد و الزامات ایالت و شهر را برای انطباق با دسترسی برآورده کند.
