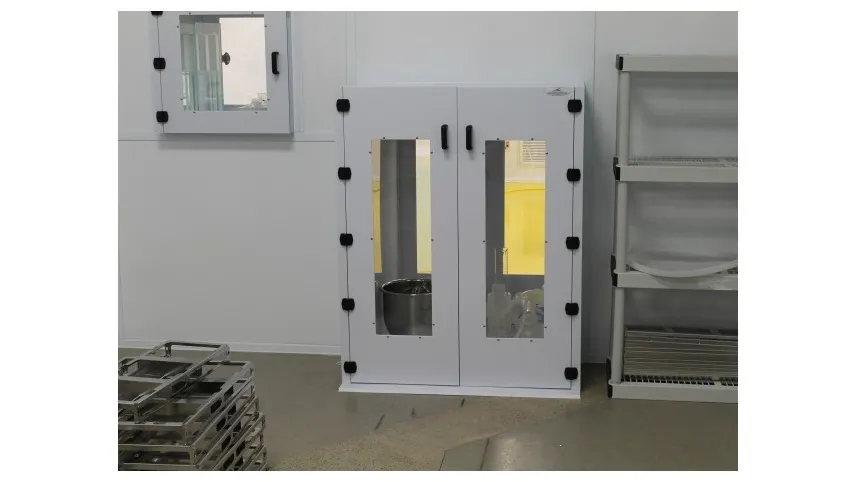

گذرگاه‌های اتاق تمیز (همچنین به صورت پاسی عبور داده می‌شود) شامل یک محفظه قفل هوای کوچک با دو در است و به تجهیزات و پرسنل اجازه ورود به اتاق تمیز را می‌دهد و در عین حال از آلودگی ذرات محیط تمیز جلوگیری می‌کند. آنها می توانند از یک اتاقک، دوش هوا یا تونل تشکیل شوند. گذرگاه‌های اتاق تمیز در آزمایشگاه‌ها یا تأسیسات تولیدی که به اتاق‌های تمیز و/یا استریل برای تحقیق، ساخت و مونتاژ یک محصول نیاز دارند، بسیار مهم هستند. اتاق‌های تمیز اجازه می‌دهند اتاق تمیز بماند، زیرا محصول یا کالا به داخل یا خارج از اتاق منتقل می‌شود.

معیارهای انتخاب

هنگام انتخاب یک اتاق تمیز، چندین معیار مهم وجود دارد که باید در نظر گرفته شود، از جمله اندازه، جنس ساخت، گزینه‌های نصب و ویژگی‌ها.

معیارهای اندازه

هنگام انتخاب یک اتاق تمیز از طریق چندین معیار اندازه مهم باید در نظر گرفته شود. عرض داخلی، عمق داخلی و ارتفاع داخلی گذرگاه باید بر اساس اندازه مصالحی که از آن عبور می کند و همچنین فضای موجود در دیوار از اتاق تمیز تا بقیه تأسیسات انتخاب شود. انتخاب اندازه صحیح برای اطمینان از تناسب صحیح گذرگاه و کاهش خطر نشت و خرابی مهم است.

مصالح ساختمانی

گذرگاه های اتاق تمیز از مواد مختلفی از جمله آلومینیوم، اکریلیک، پلی پروپیلن، پلی وینیل کلراید، فولاد ضد زنگ و فولاد ساخته می شوند. مصالح ساختمانی ممکن است بر اساس الزامات دوش هوا تنظیم شود.

آلومینیوم عنصری فلزی مایل به آبی، سفید نقره ای، چکش خوار، انعطاف پذیر، سبک، سه ظرفیتی و فلزی است که دارای رسانایی الکتریکی و حرارتی خوب، بازتاب پذیری بالا و مقاومت در برابر اکسیداسیون است.

اکریلیک ها دسته ای از پلاستیک ها هستند که به دلیل شفافیت و شفافیت عالی در فرم های بی رنگ، مقاومت در برابر شکستگی چندین برابر شیشه و مقاومت خوب در برابر عوامل محیطی مانند اشعه UV و خوردگی شیمیایی مورد توجه قرار می گیرند.

پلی پروپیلن (PP) یک ماده ترموپلاستیک است که دارای خواص جریان سرد عالی، استحکام دو محوری و ازدیاد طول تسلیم است. این شبیه پی وی سی است، اما به دلیل مقاومت در برابر اشعه ماوراء بنفش، هوازدگی و ازن می تواند در کاربردهای در معرض استفاده قرار گیرد. پلی وینیل کلراید (PVC) یک ماده پر استفاده است که دارای انعطاف پذیری خوب، سطح صاف و کیفیت غیر سمی است. برخی گریدها به دلیل خنثی بودن PVC در فرآیندهای غذایی و شیمیایی استفاده می شوند. چندین گرید PVC در دسترس است از جمله PVC اتلاف کننده استاتیکی که برای کاربردهای حساس به استاتیک یا ذرات طراحی شده است.

فولاد ضد زنگ مقاوم در برابر مواد شیمیایی و خوردگی است و می تواند دارای تنش نسبتاً بالایی باشد. اگرچه گریدهای زیادی در دسترس هستند، اکثر فولادهای زنگ نزن را نمی توان به اندازه فولادهای کربنی سخت کرد.

فولاد یک آهن تجاری است که حاوی کربن به هر مقدار تا حدود 1.7 درصد به عنوان یک ترکیب آلیاژی ضروری است. در شرایط مناسب چکش خوار است و به دلیل چکش خواری و محتوای کربن کمتر از چدن متمایز می شود.

گزینه های نصب

گزینه نصب تعیین می کند که چگونه گذرگاه در اتاق تمیز نصب و استفاده شود. دو انتخاب محبوب در دسترس است.

گذرگاه های دیواری معمولاً روی دیوار یا داخل آن نصب می شوند. آنها می توانند به اندازه ای کوچک باشند که فقط به محصول اجازه عبور بدهند یا به اندازه کافی بزرگ باشند که به شخص اجازه عبور دهند.

گذرگاه های نصب شده روی زمین توسط کف پشتیبانی می شوند و به طور کلی به اندازه کافی بزرگ هستند که گاری محصولات از آن عبور کنند.

امکانات

ممکن است لازم باشد یکی از چندین ویژگی را برای بهبود عملکرد عبور در برنامه مشخص شده انتخاب کنید. گذرگاه های اتاق تمیز ممکن است شامل یکی از ویژگی های زیر باشد:

کلیدهای اینترلاک یک در محافظ متحرک را با مکانیزم قفل متصل می کنند. ممکن است منبع تغذیه را به قفل های مغناطیسی کنترل کند یا به طور مکانیکی درهای محافظ مخالف را قفل کند. کلیدهای اینترلاک تضمین می کنند که تنها یک در در هر زمان معین باز است. اینترلاک ها آنچه در داخل محفظه گذرگاه است جدا می کنند و از جریان هوا که در غیر این صورت می تواند محیط کنترل شده را آلوده کند، جلوگیری می کند.

ESD یا کنترل استاتیک برای به حداقل رساندن و کمک به حذف بارهای استاتیک استفاده می شود. خنثی سازی استاتیکی یک روش عملی کاهش استاتیکی است. با این حال حذف کامل استاتیکی به راحتی قابل دستیابی نیست. گذرگاه های اتاق تمیز با کنترل استاتیک از مواد اتلاف کننده استاتیک ساخت و ساز استفاده می کنند تا از تجمع و انتقال بارهای استاتیک در سطوح در معرض جلوگیری شود.

دوش های هوا برای تمیز کردن آلودگی ذرات از تجهیزات در هنگام ورود به یک محیط اتاق تمیز از طریق جت های هوای فیلتر شده استفاده می شود. حذف ممکن است شامل ذرات گرد و غبار یا سایر آلاینده های اضافی موجود در تجهیزات یا شی باشد. هوای اسپری شده برای دمیدن در جهت های مختلف طراحی شده است و در مدل های خاص می تواند از سرعت 25 متر بر ثانیه تجاوز کند.
