دریچه های دسترسی و رؤیت خلاء

نمایش تمام سازندگان دریچه های دسترسی و رؤیت خلاء

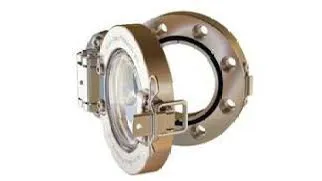

دریچه‌های دید خلاء و درهای دسترسی اجزایی برای مشاهده، دسترسی یا انتقال نمونه‌ها یا دستگاه‌های پردازش در یک اتاقک یا سیستم خلاء هستند. دریچه ها و درها با شیشه، کوارتز، یاقوت کبود یا سایر مواد ویژه پنجره در دسترس هستند. بسته به طول موجی که از پنجره به آشکارساز منتقل می شود، از مواد مختلف پنجره استفاده می شود. درهای دسترسی یا درپوش دسترسی ممکن است پنجره داشته باشند یا نداشته باشند. انواع اجزای خلاء، سیستم فلنج یا نوع پورت اتصال، مشخصات اندازه فلنج، و رتبه‌بندی‌ها و ویژگی‌ها پارامترهای مهمی هستند که هنگام جستجوی درگاه‌های دید خلاء و درهای دسترسی باید در نظر گرفته شوند.

انتخاب برای انواع اجزای خلاء

انتخاب ها برای نوع اجزای خلاء عبارتند از درپوش دسترسی یا پوشش پورت، درب، شاتر یا سپر و درگاه دید. درپوش ها جزء خلاء هستند که یک درگاه یا لوله توزیع یک محفظه خلاء را آب بندی می کنند. درب‌های خلاء وسیله‌ای برای دسترسی به محفظه یا سیستم خلاء برای خروجی مواد، انتقال نمونه‌ها یا دستگاه‌های فرآیند یا تعمیر و نگهداری فراهم می‌کنند. کرکره ها یا سپرها از پنجره در برابر مواد پوششی تبخیر شده یا پاشیده شده محافظت می کنند که در غیر این صورت روی پنجره یک دید یا درب جمع می شوند. دریچه های دسترسی و رؤیت خلاء اجزایی برای مشاهده یا سنجش نوری نمونه ها یا دستگاه های پردازش در یک اتاقک یا سیستم خلاء هستند. مواد پنجره برای درب های دید خلاء و درهای دسترسی شامل شیشه درجه نور، کوارتز و یاقوت کبود است.

انواع فلنج یا درزگیر برای درب‌های دید خلاء و درهای دسترسی شامل هیچ، مهر و موم فلزی، مهر و موم الاستومری یا حلقه‌های اورینگ، ISO-BF، ISO-CF، ISO-KF یا ISO-QF، ISO-LF، ISO-MF، ANSI ASA، Conflat، Del-Seal، Pyraflat و Tri-Seal. انتخاب‌ها برای اتصال کانکتورها یا انواع پورت‌ها شامل اتصالات فلنجی، جوشی یا لحیمی، رزوه‌ای و اتصالات فشاری است. مشخصات اندازه فلنج شامل اندازه اسمی فلنج ISO، قطر دید، قطر بیرونی فلنج، طول یا ضخامت، و سوراخ فلنج یا قطر داخلی است. اندازه فلنج اسمی ISO به اندازه سوراخ اسمی اشاره دارد. انتخاب‌ها از NW 10 تا NW 1000 متغیر است. رتبه‌بندی‌ها و ویژگی‌های رایج شامل محدوده خلاء یا فشار، دمای عملیاتی یا پخت و پز و ویژگی‌ها است. مشخصات معمول برای شیرهای خلاء شامل اندازه پورت یا قطر بیرونی، محدوده خلاء یا فشار، و دمای عملیات یا پخت است. محدوده خلاء یا فشار می تواند خشن یا کم (< 760، > 1 torr)، متوسط ​​(< 1، > 10-3 torr )، خلاء زیاد (< 10 -3 ، >10 -8 torr)، خلاء فوق العاده بالا باشد. (< 10-8 torr ) و فشارهای بالا (> 760 torr). ماکزیمم دمای عملیاتی یا پخت که می‌تواند در معرض اتصال، فلنج یا قطعه خلاء قرار گیرد، مهم است که در نظر گرفته شود. از ویژگی‌های درگاه‌های دید خلاء می‌توان به پنجره‌های یکپارچه، مشخصات کم، غیر مغناطیسی، شکل مربع یا سفارشی و نیمرخ صفر اشاره کرد.
