فلنج و اتصالات خلاء

نمایش تمام سازندگان فلنج و اتصالات خلاء

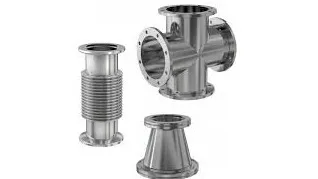

فلنج‌ها و اتصالات خلاء لوله‌ها و لوله‌ها را در سیستم‌های خلاء یا گاز فرآیندی به سایر بخش‌های لوله، لوله‌ها، شیلنگ‌ها، شیرها، پمپ‌ها، محفظه‌ها یا سایر اجزای خلاء متصل می‌کنند. اتصالات اجزای بسیاری را پوشش می‌دهند که شیلنگ‌ها، لوله‌ها و لوله‌ها را برای پیکربندی‌های درون خطی، افست، چند پورت و نصب به هم متصل می‌کنند. سیستم های فلنج ISO با اورینگ یا مهر و موم واشر فلزی معمولاً در کاربردهای خلاء بالا استفاده می شوند. سیستم‌ها معمولاً با بخش‌های مستقیمی که توسط اتصالات یا اتصالات و اتصالات به‌طور خاص تشکیل شده‌اند پیکربندی می‌شوند. مشخصات ساخت و ساز اتصالات و مواد به کاربرد بستگی دارد. مشاوره کاربر با تامین کنندگان اتصالات برای بهینه سازی انتخاب جزء معمولی است. سایر اجزای متداول که اغلب همراه فلنج ها و اتصالات خلاء قرار می گیرند، دریچه های دید، درپوش های دسترسی، تسمه های آداپتور شیشه به فلز، درهای دسترسی و جداکننده ها هستند.

انتخاب اجزاء برای فلنج ها و اتصالات خلاء

انتخاب قطعات برای فلنج‌ها و اتصالات خلاء شامل درپوش دسترسی یا درگاه، آداپتورها، سوکت‌های توپی یا آداپتورهای اتصال کروی، آداپتورها یا جداکننده‌های سرامیکی یا فلزی، آداپتورهای شیشه به فلز، کوپلینگ‌های انعطاف‌پذیر یا انبساط‌کننده، کوپلینگ‌های اتصال، متقاطع 4 طرفه، 5- متقاطع، مکعب یا متقاطع 6 طرفه، فلنج، مجموعه فلنج، گیره فلنج، حلقه مرکز فلنج، فلنج بالک، زانویی 45 درجه، زانویی 90 درجه، کلاهک یا دوشاخه انتهایی، نوک پستان کامل، نیم پستان، "U" یا 180 برگشتی ، خرد، سه راهی و نما. اتصالات، فلنج‌ها یا پایه‌ها را می‌توان به شکل یک خالی جامد ارائه کرد. بلنک ها را می توان برای تشکیل یک اتصالات سفارشی ماشین کاری کرد. بلنک ها همچنین برای خالی کردن انتهای قسمتی از لوله یا درپوش یک درگاه روی یک محفظه استفاده می شوند. سیستم فلنج مهم یا مشخصات پورت اتصال که باید در نظر گرفته شود شامل پیکربندی، سیستم آب بندی و اتصال یا نوع پورت است. پیکربندی فلنج ها و اتصالات خلاء می تواند همه پورت ها از یک نوع یا چندین پورت یا آداپتور باشد. سیستم های آب بندی متداول عبارتند از سیل فلزی، فیس سیل الاستومری یا اورینگ، ISO-BF، ISO-CF، ISO-KF یا ISO-QF، ISO-LF، ISO-MF، ANSI ASA، VCR of VCO، Conflat، Tri- Seal، Del-Seal، Pyraflat، RL، NPT نر، یا NPT ماده. اتصالات یا انواع پورت های رایج برای فلنج ها و اتصالات خلاء شامل اتصالات فشرده سازی، شیلنگ خار یا دنده، قطع سریع، رزوه، فلر یا لوله اتصال، فلنج، و خرد جوش یا لحیم است.

مشخصات اندازه فلنج

مشخصات معمول اندازه فلنج که هنگام انتخاب فلنج ها و اتصالات خلاء باید در نظر گرفته شود شامل اندازه اسمی ISO، قطر خارجی فلنج (OD) و سوراخ فلنج یا قطر داخلی (ID) است. اندازه اسمی ISO به اندازه حفره اسمی اشاره دارد. انتخاب ها برای اندازه اسمی ISO از NW 10 تا NW 1000 است. معمولاً، سوراخ فلنج از نظر اندازه شبیه به لوله OD است. رتبه‌بندی‌ها و ویژگی‌ها شامل محدوده فشار خلاء، دمای عملیاتی یا پخت، ویژگی‌ها و مصالح ساختمانی است. محدوده خلاء یا فشار می تواند خشن یا کم (< 760، > 1 torr)، متوسط ​​(< 1، > 10-3 torr)، خلاء زیاد (< 10-3، > 10-8 torr)، خلاء فوق العاده بالا باشد. (< 10-8 torr)، و فشارهای بالا (> 760 torr). ماکزیمم دمای عملیاتی یا پخت که می‌تواند در معرض اتصال، فلنج یا قطعه خلاء قرار گیرد، مهم است که در نظر گرفته شود. ویژگی های رایج فلنج ها و اتصالات خلاء عبارتند از: غیر مغناطیسی، صیقلی یا برقی، پنجره یکپارچه، کم پروفیل، میتر یا با رسانایی بالا، کاهنده، قابل چرخش، شکل مربع یا سفارشی، و پروفیل صفر. مصالح متداول ساخت فلنج ها و اتصالات خلاء شامل سرامیک، مس، شیشه، کربن و فولاد آلیاژی، فولاد ضد زنگ، پلاستیک یا PVC، آلومینیوم و برنج یا برنز است.
