کاپ ها و پد های اتصالی خلاء
به روز رسانی شده در ۱۴۰۳/۶/۴ زمان مطالعه 10 دقیقه
نمایش تمام سازندگان کاپ ها و پد های اتصالی خلاء
فنجانهای جاروبرقی و پدهای جاروبرقی با یک شی درگیر میشوند و با یک جاروبرقی مهر و موم شده به آن متصل میشوند. سپس لنت ها برای بلند کردن، جابجایی یا قرار دادن قطعه کار در برنامه های مونتاژ یا بازرسی فعال می شوند. فنجان های جاروبرقی و پدهای خلاء می توانند دارای ویژگی هایی مانند دم برای انطباق سطح و عملکرد چرخشی برای موقعیت دهی همه کاره باشند.

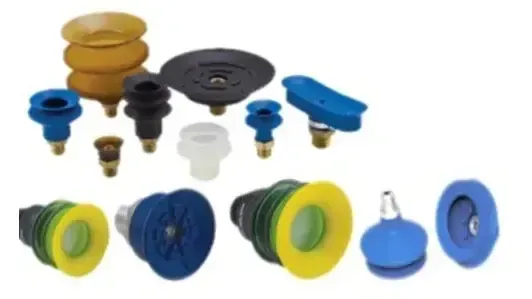

انواع کاپ ها و پد های اتصالی خلاء
انواع فنجان و پد خلاء رایج عبارتند از استاندارد، فنجان عمیق، بیضی، مربع، مستطیل، منحنی، دم، cleated، اسفنجی، تخت و حلقه. فنجان های استاندارد پد خلاء از نوع فنجانی همه منظوره هستند. به طور معمول در سیستم های چند پد استفاده می شود. فنجان عمیق تر امکان انطباق منحنی سطح را فراهم می کند. برای مناسب بودن استفاده با سطوح صاف با سازنده مشورت کنید. پدهای بیضی سطح بیشتری نسبت به پدهای دایره ای دارند. به دلیل افزایش ظرفیت نگهداری آنها اغلب برای انتقال ترجمه استفاده می شود. لنت ها یا فنجان های مربع و مستطیل معمولاً گوشه های گرد دارند. فنجان ها و پدهای پروفیل منحنی برای استفاده با اجسام استوانه ای یا کروی هستند. دمهای آکاردئونی روی پد خلاء میتوانند انطباق سطح نامنظم یا سازگاری با اختلاف سطح را فراهم کنند. دمهای منقبض میتوانند یک ضربه کوتاه را برای پیکاپ شبیهسازی کنند. گیره های شعاعی استحکام نگه داشتن را افزایش می دهند. پدهای فوم یا اسفنجی سطح بالایی از انطباق سطح نامنظم را ارائه می دهند. بالشتک های تخت معمولاً بزرگ با مقداری بالشتک لاستیکی هستند و برای اجسام مسطح بزرگی که سطح چسبندگی آنها همیشه موازی با سطح پد است استفاده می شود. در یک پد یا فنجان حلقه، یک عنصر مکش یک مسیر دایرهای (یا لبه پد غیر دایرهای) را دنبال میکند. اغلب در نگهداری دیسک مانند سی دی و دی وی دی استفاده می شود.
پارامترهای کاپ ها و پد های اتصالی خلاء
پارامترهای مهمی که باید در هنگام تعیین کاپ ها و پد های اتصالی خلاء در نظر گرفته شوند عبارتند از: قطر یا حداکثر ابعاد، سکته مغزی (در صورت وجود)، مواد ساخت و ساز، پورت خلاء و اتصال. سکته مغزی طول حرکت عقب نشینی یا بالابر برای یک پد یا پد نوع دمنده است که بر روی سخت افزار جمع شونده نصب شده است. متریال ساخت، متریالی است که در خود پد استفاده شده است. برخی از مواد ممکن است برای دمای خشن، بارهای سنگین خلاء بالا یا محیط های شیمیایی مناسب تر باشند. برای خواص و کاربردهای خاص مواد پد با سازنده مشورت کنید. انتخاب مواد شامل EPDM، نئوپرن، نیتریل (NBR)، پلی اورتان، PVC، لاستیک، سیلیکون و وینیل است. گزینه های پورتینگ شامل پورت بالا و پورت جانبی است. پورت بالایی یک در خط یا بالای فنجان یا پد است. یک پورت جانبی در کنار پد قرار دارد. گاهی اوقات در برنامه های فضای تنگ استفاده می شود. گزینههای اتصال شامل هیچ، فقط یک پد، رزوهدار، اتصال سریع و خار شیلنگ است.
ویژگی های نصب
ویژگیهای نصب رایج در فنجانهای جاروبرقی و پدهای جاروبرقی شامل فنری، چرخشی یا محوری، و تعلیق یا چند نقطهای نصب شده است. فنجان ها و لنت های فنری دارای فنرهای یکپارچه برای جمع شدن تحت خلاء هستند. فنجانها و پدهای نصبشده با چرخان یا چرخان دارای پایه چرخشی یا چرخشی آزاد هستند که امکان ناهماهنگی سطح زاویهای را فراهم میکند. تعلیق یا چیدمان نصب چند نقطه ای شامل پایه های متعدد برای یک پد واحد است. فنرهای مستقل ممکن است امکان انطباق سطح را فراهم کنند. این چیدمان نصب معمولاً روی پدهای بزرگتر یافت می شود.
سایر ویژگی های رایج در فنجان ها و پدهای خلاء شامل ساخت ضد الکتریسیته ساکن، درجه بهداشتی یا مواد غذایی و فیلتر درون خطی برای تمیزی تامین هوا می باشد.
