جوشکاری هوا-استیلن

اطلاعات کلی

جوشکاری اکسی اسیتیلن یکی از روش های جوشکاری قدیمی است. که به دلیل خصوصیات منحصر به فرد خود هنوز در صنعت دارای کاربرد وسیعی می باشد. جوشکاری اکسی گاز به هر نوع احتراق گاز سوختنی با اکسیژن که به عنوان یک منبع گرمایی برای جوشکاری باشد، اطلاق می گردد.

جوشکاری اکسی استیلن از شعله حاصل از سوختن گاز سوختنی با اکسیژن که در سر مشعل ایجاد می شود، جهت ذوب فلز پایه و سیم جوش استفاده می گردد. در این روش گاز سوختنی با اکسیژن به نسبت مناسب وارد محفظه اختلاط مشعل شده و پس از مخلوط شدن از سر نازل مشعل خارج شده و محترق می شود. حرارت حاصل از سوختن گازها در صنعت دارای کاربرد گوناگونی میباشد که عبارتند از:

۱-جوشکاری ۲- لحیم کاری نرم و سخت ۳- برش کاری ۴- شیارزنی ۵- صافکاری ۶- پیشگرم کردن ۷- تمیز کاری سطوح ۸- فلز پاشی ۹- سخت کاری

انواع شعله دراین نوع جوشکاری

سه نوع شعله مختلف و متمایز وجود دارد شعله خنثی ، اکسید کننده و پرکربن.

جوشکاری هواگاز معمولا توسط شعله خنثی انجام می شود که به آن شعله طبیعی نیز گفته می شود. این شعله حاصل ترکیب مقادیر مساوی از اکسیژن و استیلن است . همانطور که از نام انواع دیگر شعله پیداست شعله اکسیدکننده از افزایش میزان اکسیژن شعله و شعله سوزاننده از افزایش گاز سوختنی در شعله بوجود می آید.

به این علت که فولاد در دمای بیش از 1500 درجه سانتیگراد ذوب می شود باید از ترکیب اکسیژن و استیلن برای ذوب و جوش دادن آنها استفاده نمود . با این حال از گازهای سوختنی دیگر همچون پروپان ، هیدروژن و … نیز می توان شعله جوشکاری بوجود آورد که برای جوشکاری فلزات با دمای ذوب پایین تر استفاده می گردد.

همانطور که از مطالبی مذکور می توان دریافت حالتهای مختلف شعله توسط گازهای مختلف و با ترکیب متفاوت می توان ایجاد نمود . پس برای جوشکاری فلزات مختلف باید شکل و ترکیب شعله متناسب با آن نوع از فلز تنظیم گردد.

تجهیزات موردنیازدراین نوع جوشکاری

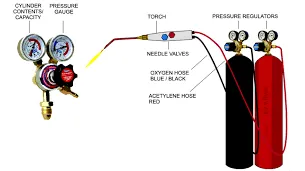

تجهیزات جوشکاری هواگاز معمولا قابل حمل و استفاده آسان هستند . خلاصه تجهیزات جوش کاربید عبارتست از دو عدد سیلندر گاز ، مقداری شیلنگ دوقلو ، دو عدد رگلاتور و یک سرپیک جوشکاری . این ساده ترین روش برای لیست نمودن تجهیزات مورد نیاز در جوشکاری هواگاز است.

علاوه بر تجهیزات اصلی که ذکر شد تجهیزات ایمنی برای جلوگیری از برگشت شعله نیز باید به عنوان بخشی مهم از تجهیزات جوشکاری هواگاز در نظر گرفته شود . این تجهیزات از برگشت شعله به سمت کپسول اکسیژن و گاز جلوگیری می کنند به آنها فلاشبک نیز گفته می شود . دلیل اصلی برگشت شعله عدم تخلیه هوای داخل شیلنگ و یا کثیف و آسیب دیدگی نازل جوش یا کم بودن فشار گاز است.

در زمان جوشکاری هواگاز ، کاربر باید لباس مخصوص جوشکاری ، عینک محافظ بپوشد . البته به دلیل شدت کمتر اشعه ماواء بنفش در جوشکاری هواگاز به نسبت جوشکاری قوس الکتریکی ، نیازی به استفاده از عینک با درجه محافظت بالا نیست و عینک رنگی کفایت می کند.

جهت اطلاعات بیشتربه سایت Taksaan.irمراجعه کنید.

ویژگی های جوشکاری Co2

با توجه به انواع شعله که در بخشهای قبلی به آن اشاره شد می توان با تغییر ترکیب و فشار دو گاز اکسیژن و استیلن در جوشکاری ، اثرات متفاوت بر روی محصول جوشکاری ایجاد کرد این اثرات حاصل شعله نرم ، سخت یا خشن است.

شعله ای که سخت و قوی باشد فلز مذاب را از حوضچه جوش خارج می کند و شعله نرم نمی تواند به خوبی فلز قطعه کار را ذوب کند.برای ساده تر کردن تنظیم شعله برای ضخامتهای مختلف فلز ، نازل جوشکاری هواگاز با سایزهای مختلف تولید می شود . که هر نازل طبق نوشته روی آن سایز مشخصی را جوشکاری خواهد کرد.

تکنیک سنتی جوشکاری هواگاز ، حرکت نازل از چپ به راست است و تکنیک دوم یا مدرن آن ، حرکت نازل فقط به راست است . تکنیک اول روش عمومی جوشکاری و برای اتصالات لوله ، سر به سر برای ورق فلزی تا ضخامت 5 میلیمتر مناسب است . تکنیک دوم و یا حرکت به سمت راست برای ضخامتهای بیش از 5 میلیمتر و جوشکاری های افقی یا عمودی است.

تکنیک جوشکاری از راست که به تکنیک راست دست نیز شناخته می شود برای جوشکاری ورق های فولادی خصوصا خطوط لوله که به جوشکاری عمودی و سربار نیاز دارند مناسب است . انتخاب روش صحیح جوشکاری اثر مستقیم بر روی محصول جوش دارد.خاصیت اصلی تکنیک راست دست به عنوان یک تکنیک حرفه ای برای جوشکاران ماهر آن است که جوشکار دید خوبی به نسبت حوضچه جوش دارد .

کاربردهای این نوع جوشکاری

با توجه به انواع شعله که در بخشهای قبلی به آن اشاره شد می توان با تغییر ترکیب و فشار دو گاز اکسیژن و استیلن در جوشکاری ، اثرات متفاوت بر روی محصول جوشکاری ایجاد کرد این اثرات حاصل شعله نرم ، سخت یا خشن است.

شعله ای که سخت و قوی باشد فلز مذاب را از حوضچه جوش خارج می کند و شعله نرم نمی تواند به خوبی فلز قطعه کار را ذوب کند.

برای ساده تر کردن تنظیم شعله برای ضخامتهای مختلف فلز ، نازل جوشکاری هواگاز با سایزهای مختلف تولید می شود . که هر نازل طبق نوشته روی آن سایز مشخصی را جوشکاری خواهد کرد.

تکنیک سنتی جوشکاری هواگاز ، حرکت نازل از چپ به راست است و تکنیک دوم یا مدرن آن ، حرکت نازل فقط به راست است . تکنیک اول روش عمومی جوشکاری و برای اتصالات لوله ، سر به سر برای ورق فلزی تا ضخامت 5 میلیمتر مناسب است . تکنیک دوم و یا حرکت به سمت راست برای ضخامتهای بیش از 5 میلیمتر و جوشکاری های افقی یا عمودی است.

تکنیک جوشکاری از راست که به تکنیک راست دست نیز شناخته می شود برای جوشکاری ورق های فولادی خصوصا خطوط لوله که به جوشکاری عمودی و سربار نیاز دارند مناسب است . انتخاب روش صحیح جوشکاری اثر مستقیم بر روی محصول جوش دارد.

خاصیت اصلی تکنیک راست دست به عنوان یک تکنیک حرفه ای برای جوشکاران ماهر آن است که جوشکار دید خوبی به نسبت حوضچه جوش دارد .
