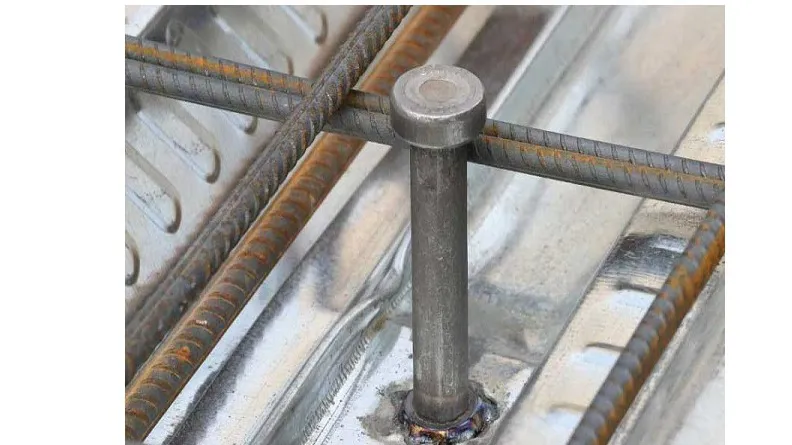

جوشکاری گل میخی

اطلاعات کلی

گل میخ یکی از رایج ترین نوع برش گیرهای مورد استفاده در ساخت تیرهای مرکب است که از نیم رخ های فولادی و دال بتنی تشکیل شده است.از گل میخ در اجرای سقف های عرشه فولادی به منظور تامین یک پارچگی عملکرد برش استفاده می کنند.
پس از نصب ورق های فولادی گل میخ ها را به بال تیرهای سازه ای جوش می زنند.در کل گل میخ ها رابط میان ورقه های فولادی و بتن می باشند.

برای جوشکاری گل میخ ها از دستگاه های جوش قوس الکتریکی مخصوص استفاده می کنند در جوشکاری گل میخ ها گل میخ به عنوان الکترود عمل کرده و با برقراری قوس الکتریکی بین نوک گل میخ و سطح ورق فولادی جوش کاری انجام می شود.
در جوشکاری گل میخ به منظور محافظت از حوضچه جوش ایجاد شده و جلوگیری از پاشش جوش از یک قطعه حلقوی شکل سرامیکی در محل جوش استفاده می کنند و پس از برقراری قوس الکتریکی گل میخ ها توسط انبر تپانچه ای شکل به سمت حوضچه مذاب ایجاد شده فشار داده می شود و فرایند جوش کاری گل میخ انجام می شود.
پس از این که جوشکاری گل میخ تمام شد باید حدود سه ثانیه دستگاه جوش را ثابت نگه داشت تا مذاب که به وجود آمده است سرد شود، سپس حلقه سرامیکی را با ضربه ای جدا می کنند از نکاتی که قبل از جوشکاری گل میخ در سقف عرشه فولادی باید توجه کرد به خشک بودن گل میخ و سقف عرشه فولادی است.گل میخ ها باید از طریق ورق فولادی شکل داده شده به طور مستقیم به ورق عرشه فولادی جوش داده شود.برای جوش دادن گل میخ ها، گل میخ ها باید عاری از هر گونه رنگ و زنگ خوردگی و رطوبت و هرنوع دیگری از مواد ها باشند.همچنین سطحی هم که گل میخ ها به آن جوش می خورد نیز باید عاری از هر گونه موادی باشد.
جوشکاری گل میخ به عنوان برشگیر در تیرهای مختلط در ناحیه حفاظت شده تنها در صورت تامین الزامات های مشخص شده در مبحث مقررات سازمان ملی مجاز می باشد.

جهت اطلاعات بیشتربه سایت Taksaan.irمراجعه کنید.

انواع جوشکاری گل میخک

دو نوع جوشکاری گل میخ وجود دارد نوع اول که از جریان مستقیم استفاده می شود و توسط یک موتور ژنراتور شبیه به فرایند جوش کاری الکترود دستی انرژی لازم را تولید می کنند.
نوع دوم از نیروی تخلیه شده مخزن الکتریکی استفاده می کند و به عنوان فرایند تخلیه خازنی شناخته می شود و هر دو فرایند در بعضی از موارد ها کاربرد دارند‌ از بسیاری جهات جوشکاری گل میخ شبیه به جوشکاری الکترود دستی است.
گرمای لازم برای جوشکاری با قوس مستقیم بین گل میخ، الکترود و صحفه، قطعه کار در جایی که گل میخ جوش داده می شود با جریان جوشکاری تامین می شود.جریان جوش کاری توسط یک منبع تولید کننده جریان مستقیم شبیه به منبع نیرو جوشکاری الکترود دستی تولید می شود.یکی از انواع جوش ها پرتو لیزر است، از این نوع جوشکاری در فلزات یا ترمو پلاستیک ها استفاده می شود همان طور که از اسمش پیدا است با استفاده از لیزر گرمای لازم برای جوشکاری ایجاد می شود از این نوع جوش کاری در صنعت خودرو سازی مورد استفاده قرار می گیرد.
یکی دیگر از انواع جوشکاری ها ، جوشکاری پرتو الکترونی است که یک پرتو با سرعت زیاد الکترون باعث ایجاد گرما از طریق انرژی جنبشی می شود و دو ماده با یک دیگر جوش می خورند این روش جوش کاری بسیار پیچیده است و توسط دستگاه انجام می شود.نوع دیگر جوشکاری الکترواسلگ است و جوشکاری پیشرفته ای می باشد و برای جوشکاری لبه های نازک دو صحفه فلزی به صورت عمودی استفاده می شود.

هدف ازجوشکاری گل میخ

در سقف‌های عرشه فولادی نیاز به قطعاتی داریم که میان اجزای مختلف اتصال برقرار کند و بتواند تنش‌های برشی را میان فولاد و بتن انتقال دهد. گلمیخ نوعی برشگیر است که با هدف یکپارچه ساختن عملکرد اجزا در این نوع سقف‌ها به سطح ورق گالوانیزه جوش داده می‌شود. از این مفهوم متوجه می‌شویم که گلمیخ‌ها به دو منظور در سقف عرشه فولادی استفاده می‌شوند:

• به عنوان المانی که نیروهای برشی و کششی را در زمان بارگذاری دینامیکی تحمل می‌کند و با انتقال آن، موجب ایمن ماندن سازه در برابر نیروهای جانبی زلزله می‌شود.

• به عنوان عضوی که اتصال برقرار می‌کند و صلبیت سقف را افزایش می‌دهد.

مزایای جوشکاری گل میخ

در سقف‌های عرشه فولادی نیاز به قطعاتی داریم که میان اجزای مختلف اتصال برقرار کند و بتواند تنش‌های برشی را میان فولاد و بتن انتقال دهد. دلایل بسیاری باعث شده تا فرایند جوشکاری گلمیخ به عنوان یکی از بهترین راه‌های اتصال قطعات، به حوزه‌های مختلف صنعت راه پیدا کند. امکان اتصال مواد مختلف، قابلیت جوشکاری ورق‌های فلزی بسیار نازک و امکان اتصال در یک طرف قطعه از مزایای این فرایند است. مزیت‌های دیگر جوشکاری گل میخ به شرح زیر هستند:

اعوجاج بسیار کم

یکی از مواردی که المان‌های سازه‌ای را در مقابل نیرو‌های وارده بسیار آسیب‌پذیر می‌کند، ایجاد تغییر شکل و اعوجاج در آن‌ها است. برای مثال ایجاد سوراخ در ورق‌ها به تمرکز تنش در اطراف آن منجر می‌شود و گسیختگی را به دنبال دارد. جوشکاری گل میخ با ایجاد کمترین تغییرشکل در فلز پایه، مانع از ایجاد نقاط ضعف در سازه شده و به دلیل مهار برش‌های وارده، نقش اساسی را در مستحکم ساختن سقف ساختمان ایفا می‌کند.

زمان جوشکاری بسیار کوتاه

برای جوشکاری هر گل میخ تقریبا 2 تا 3 دقیقه زمان نیاز است. پس از وارد شدن گلمیخ به درون حوضچه مذاب تنها 3 ثانیه وقت کافی است تا مواد مذاب سرد شوند. بنابراین سطح بزرگی را می‌توان با این روش در مدت زمان کوتاهی جوشکاری نمود.

استحکام بسیار زیاد

گلمیخ آلیاژی کم‌کربن با سختی و مقاومت بالا است که در میان اجزایی با جنس مختلف همچون بتن، فولاد و … اتصال برقرار می‌کند. بعد از فرایند جوش و سخت شدن مواد مذابی که گلمیخ درون آن قرار گرفته این اتصال به قدری محکم می‌شود که با اعمال فشار و بدون ایجاد هیچگونه گسیختگی و شکست می‌توان گلمیخ را خم نمود.

نکات مهم درجوشکاری گلمیخ

بازرسی اتصال گلمیخ به دو روش چشمی و انجام تست‌های مکانیکی صورت می‌گیرد. پس از کنترل چشمی برای اطمینان از استحکام و کیفیت اتصال از تست‌های مکانیکی که به صورت خمشی، پیچشی و کششی انجام می‌شوند، استفاده می‌کنیم.

• قبل از عملیات جوشکاری باید گلمیخ‌ها و سطوح مورد نظر کاملا خشک و بدون زنگ‌زدگی باشند.

• اپراتور باید گان دستگاه را در حین فرایند و تا زمان منجمد شدن فلز مذاب، ثابت نگه دارد.

• عمودی نگهداشتن تفنگ، حین فرایند جوشکاری بسیار مهم است و برای اطمینان از عمود بودن آن می‌توان از تراز کروی که بر روی دستگاه قرار داده شده، استفاده کرد.

• زمانی که جوشکاری روی ورق گالوانیزه انجام می‌شود، باید از شعله‌پوش دنده‌درشت به منظور محافظت از حوضچه مذاب استفاده کرد. برای اتصال به روش مستقیم، شعله‌پوش دنده‌ریز مناسب است

• قبل از شروع جوشکاری، ورق‌ عرشه باید به روی تیر ثابت گردد.

• جوشکاری حین لرزش دست به شدت روی نتیجه کار تاثیر می‌گذارد و باید از آن خودداری کرد.

• اگر دمای فلز پایه، از 18- پایین‌تر باشد، نباید عملیات جوش انجام شود.

• در دمای کمتر از 10 درجه سانتی‌گراد، تست خمش گلمیخ باید به آرامی انجام شود تا شکست ترد در قطعه اتفاق نیفتد.

• جوشکاری گلمیخ باید مطابق با استانداردهای مربوطه صورت گیرد و کلیه الزامات مبحث دهم مقررارت ساختمان را در این زمینه ارضا کند.
