اطلاعات کلی

میخکوبی خاک در زبان انگلیسی Soil Nailing نامیده می شود که در آن، کلمه Nail به معنی میخ و Soil به معنی خاک است. نیلینگ یا میخ کوبی، یک تکنیک سازه نگهبان است که برای تثبیت شیب های طبیعی یا خاک برداری شده و ساخت دیوارهای حائل در ساخت و سازها استفاده می شود. برای این منظور با استفاده از میخکوبی، از ریزش دیواره های گودبرداری شده و همچنین ریزش دیواره خاکی جلوگیری می شود. روش کار به طور ساده به این صورت است که با قرار دادن شبکه ای از میخ ها و میلگردهای فولادی در سوراخ های ایجاد شده در خاک و پر کردن سوراخ ها با دوغاب، شیب زمین مهار می شود.

نحوه کارگزاری میخ درمیخکوبی خاک

روش میخکوبی خاک با میلگرد یا اصول کارگذاری میلگرد در میخکوبی خاک به این صورت است که با توجه به نوع خاک و مشخصات مکانیکی آن، گودبرداری خاک تا عمق ۱ الی ۲.۵ متر انجام می شود. عرض این گودبرداری باید به اندازه ای باشد که ماشین آلات و دستگاه حفاری نیلینگ به راحتی بتواند عملیات بعدی را انجام دهد.

در مرحله بعد با استفاده از دستگاه های حفاری، چاهک های افقی یا مایل در دیواره ها با فواصل معین حفر می شوند و میلگردها را درون چاهک ها جایگذاری می کنند. قطر این چاهک ها  حدود ۷۶ الی ۱۵۰ میلی متر و عمق آن ها نیز حدود ۵ الی ۱۰ متر می باشد. اندازه دقیق قطر و عمق این چاهک ها بر اساس مشخصات مکانیکی و فیزیکی خاک تعیین می شود.

در روش نیلینگ از میلگرد یا آرماتورهایی با قطر ۲۰ الی ۴۰ میلی متر برای مسلح کردن خاک استفاده می گردد. همچنین، میلگردهای مورد استفاده در این روش از نوع A3 می باشد و طول آن ها هم مطابق نقشه های اجرایی تعیین می شود. میلگردها به موازات یکدیگر و حدود ۱۵ درجه به سمت پایین قرار داده می شوند. همچنین، فواصل بین این مهارهای کششی حدود ۱ الی ۲ متر است.

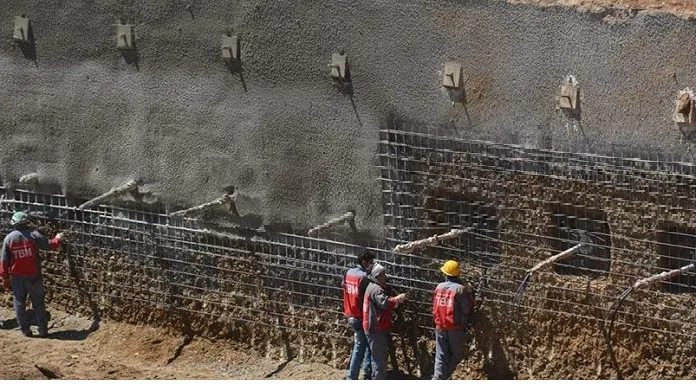

بعد از قرار گرفتن میلگرد در خاک به آن دوغاب تزریق می کنند. در ادامه، نوارهای زهکش نصب و بتن پاشی انجام می شود. بعد از عملیات تزریق دوغاب، برای جلوگیری از فرسایش خاک و همچنین برای حفظ یکپارچگی میلگردهای انتهایی، باید سطح دیواره را با استفاده از یک لایه مش (تشکیل شده از میلگرد های طولی و عرضی) بتن پاشی کرد. یعنی شبکه های مش را با میخ هایی در فاصله های حدود ۵۰ سانتی متری به دیواره گود متصل می کنند و در مرحله ی بعد، روی این شبکه مش را بتن پاشی (شاتکریت) می کنند. این شبکه های مش و صفحات فولادی با مهره ای که به انتهای رزوه شده میلگردها پیچ شده است، روی سطح بتن پاشی شده مستقر می شوند. به همین ترتیب، مراحل بعدی تا رسیدن به تراز کف گود، تکرار می شوند. در نهایت، میلگردها یا میخ ها باعث مسلح شدن و افزایش مقاومت کششی خاک می شوند.

جهت کسب اطلاعات بیشتربه سایت Taksaan.irمراجعه کنید.

کاربرد نیلینگ خاک یا میخکوبی خاک

از جمله کاربردهای سیستم حفاظتی در میخکوبی خاک با میلگرد می توان به موارد زیر اشاره کرد:

• میخکوبی خاک برای پایدار سازی و افزایش مقاومت خاک استفاده می شود.

• روشی مناسب برای بالا بردن استحکام و مقاومت برش ها در بزرگراه ها و راه آهن ها می باشد.

• از آن به منظور افزایش استحکام درگاهی تونل ها در لایه های ضعیف استفاده می شود.

• همچنین به منظور گودبرداری سازه ها برای تاسیس ساختمان ها و تاسیسات زیرزمینی استفاده می گردد.

مزایای نیلینگ یا میخکوبی خاک

روش میخکوبی خاک، بار ترافیکی بسیار کمی در خیابان‌ های اطراف محل ساخت و ساز ایجاد می کند و اجرای آن، حداقل فضای اشغالی کار را در کف گود به دنبال خواهد داشت. از طرفی نیاز به استفاده از سیستم‌ های نگهدارنده فلزی در داخل گود وجود ندارد. در روش نیلینگ خاک، نیازی به قرار دادن و مدفون کردن المان سازه ‌ای تا زیر تراز کف گود نیست و اجرای آن نیز سریع و اقتصادی می باشد. همچنین برای جلوگیری از تداخل میخ ها با تاسیسات زیرزمینی و شریان‌های حیاتی مجاور، می توان از مکان ها و زوایای مختلف استفاده کرد. در صورت بروز نشست ‌های بزرگ کلی و یا نسبی، انعطاف پذیری بالای این سیستم، موجب برقراری رفتار مناسب می‌گردد و در نهایت، این روش جلوگیری از رانش خاک در برابر زمین لرزه، پایدار و مقاوم است.

معایب نیلینگ یا میخکوبی خاک

علاوه بر مزایای پرشمار نیلینگ یا میخکوبی خاک، این روش، معایبی نیز دارد که در ادامه به آن ها اشاره می کنیم:

اگر در محل اجرای نیلینگ، موانعی مانند تأسیسات شهری وجود داشته باشد با محدودیت اجرا مواجه می شویم. همچنین در مناطقی که جریان آب هست یا در مجاورت سیستم فاضلاب و چاه‌ های آب، استفاده از این روش مناسب نیست. علاوه بر این، استفاده از نیلینگ در مجاورت سازه ‌های حساس، قدیمی و فرسوده نیز با محدودیت حفاری همراه خواهد بود.

در نهایت باید گفت نمی توان از سیستم نیلینگ برای همه مناظق به عنوان یک سیستم دائمی استفاده کرد، زیرا در مناطقی که آب زیرزمینی وجود دارد در گذر زمان و نفوذ آب های سطحی به آن، میلگردها دچار خوردگی می شوند و یا ممکن است خاک اطراف میله ها طی فرآیند هوازدگی، مقاومت اولیه خود را از دست بدهند و فرو بریزند. همچنین در صورتی که خاک منطقه دارای ریزدانه سخت و چسبنده و یا خاک ‌های درشت ‌دانه نباشند که مقداری درجه چسبندگی دارند، نیلینگ خاک پایداری کمی خواهد داشت.
