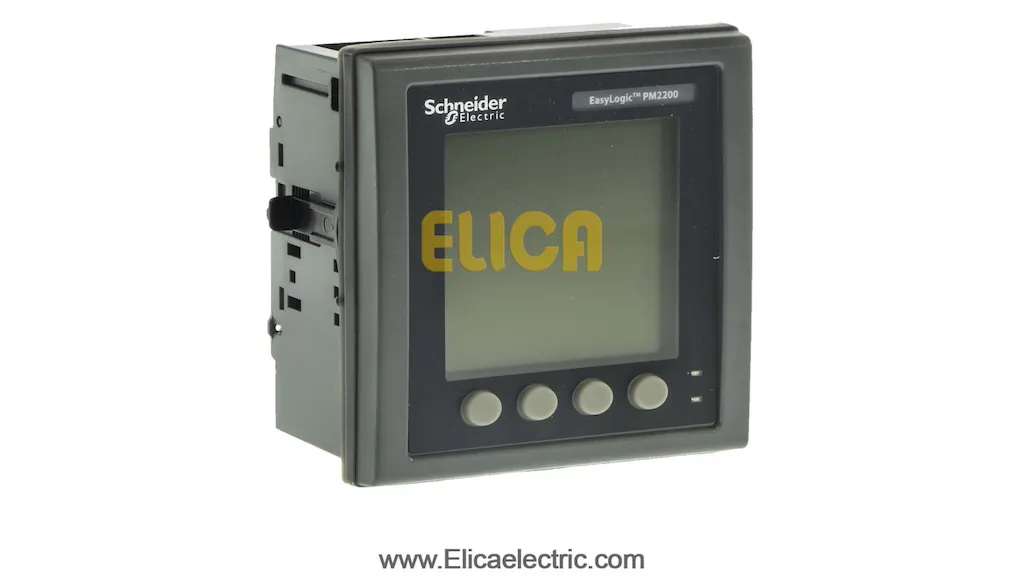

در اغلب محیط های صنعتی به منظور آنالیز و مدیریت تأسیسات الکتریکی و پارامترهای مربوط به آن، از پاورمتر تابلویی استفاده می شود. پاورمتر اشنایدر سری PM2200، تجهیزات اندازه گیری دیجیتالی هستند که امکانات موردنیاز تأسیسات ابزار دقیق و مدیریت بار را در یک واحد بسیار کامل ارائه می دهند. پاورمتر اشنایدر سری PM2200 با کیفیت بالا، قابلیت اطمینان، فرمت کمپکت (کامل) و سهولت در نصب، تولید می شوند. نوع نمایشگر این پاورمترها از نوع LCD تک رنگ با رزولوشن (وضوح) 128*128 است که برای کاربران قابلیت خواندن سریع تمامی مقادیر سه فاز بطور هم زمان را فراهم می کند. این نمونه پاورمتر مجهز به ساعت داخلی است و مقادیر بیشترین و کمترین را ثبت می کند.
پارامترهای قابل اندازه گیری پاورمتر METSEPM2220
همۀ پاورمترهای سری PM2200 با استانداردهای کلاس 1 مطابقت دارند. ویژگی های پاورمتر مدل METSEPM2220 در اندازه گیری بصورت زیر است:
مقدار توان ظاهری، اکتیو، راکتیو
جریان (میانگین هر فاز و سه فاز، جریان نول)
ولتاژ (ولتاژ L_N و L_L هر فاز و میانگین سه فاز)
عدم تقارن سه فاز (ولتاژ،جریان)
اعوجاج هارمونیکی کل جریانTHD (I) در هر فاز
اعوجاج هارمونیکی کل ولتاژ THD (U) در هر فاز
ضریب توان یا PF (هر فاز و کل سه فاز)
پورت ارتباطی شبکه صنعتی مدباس RS-485
مؤلفه های هارمونیکی منفرد تا مرتبه 15
مقدار فرکانس
نمایشگر پاورمتر اشنایدر PM2220
نمایشگر، امکان استفاده از پاورمتر به منظور تنظیم آن، نمایش داده ها، اطلاع از هشدارها یا اجرای ریست را فراهم می کند.
A: دکمه های انتخاب منو
B: چراغ LED ارتباطی(سبز)
C: آلارم LED تکانه ای(نارنجی)
D: گزینه های منو
E: ناحیه اعلان سمت راست
F: عنوان صفحه
G: ناحیه اعلان سمت چپ
H: نشانگر
چراغ LED نارنجی رنگ را می توان برای اعلان آلارم یا پالسینگ انرژی پیکربندی کرد. هنگامی که برای اعلان هشدار پیکربندی می شود، این LED هر ثانیه چشمک می زند که نشان می دهد یک هشدار با اولویت بالا، متوسط یا کم در حال تریپ است. هنگامی که برای پالسینگ انرژی پیکربندی می شود، این LED با سرعتی متناسب با میزان انرژی مصرفی چشمک می زند که معمولاً برای بررسی صحت پاورمتر استفاده می شود.
چراغ LED سبز رنگ چشمک می زند تا عملکرد پاورمتر و وضعیت ارتباطی سریال Modbus را نشان دهد. زمانی که LED با سرعت کم و ثابت چشمک می زند یعنی فعال است. LED در هنگام برقراری ارتباط از طریق پورت ارتباطی سریال Modbus با سرعت متغیر و سریعتر چشمک می زند. امکان پیکربندی این LED برای سایر کاربردها وجود ندارد. LED تکانه ای که روشن بماند و چشمک نزند می تواند نشان دهنده یک مشکل باشد. در این حالت، پاورمتر را خاموش کرده و دوباره برق را اعمال کنید. اگر LED هنوز چشمک نمی زند، با پشتیبانی فنی تماس بگیرید.
پنل پاورمتر اشنایدر PM2220
نمای عقبی پاورمتر بصورت زیر است که از اتصالات مختلف سیستم قدرت پشتیبانی می کند.
