پاورمتر دستگاهی است برای اندازه گیری و محاسبه توان، انرژی، توان اکتیو، توان راکتیو، ضریب توان جریان و ولتاژ. پاورمتر تابلویی یا پاور آنالایزر دستگاهی است که برای سنجش و مانیتورینگ پارامترهای متعددی در زمینه توان و انرژی، در صنایع برق، کارخانجات بزرگ و کوچک، اپراتورهای برق صنعتی و تست ترانسفورماتورهای قدرت تک فاز و سه فاز استفاده می شود. در واقع پاورمتر مجموعه ای از دستگاه های اندازه گیری است که مهم ترین پارامترها را در یک تابلو برق محاسبه و ثبت می کند.

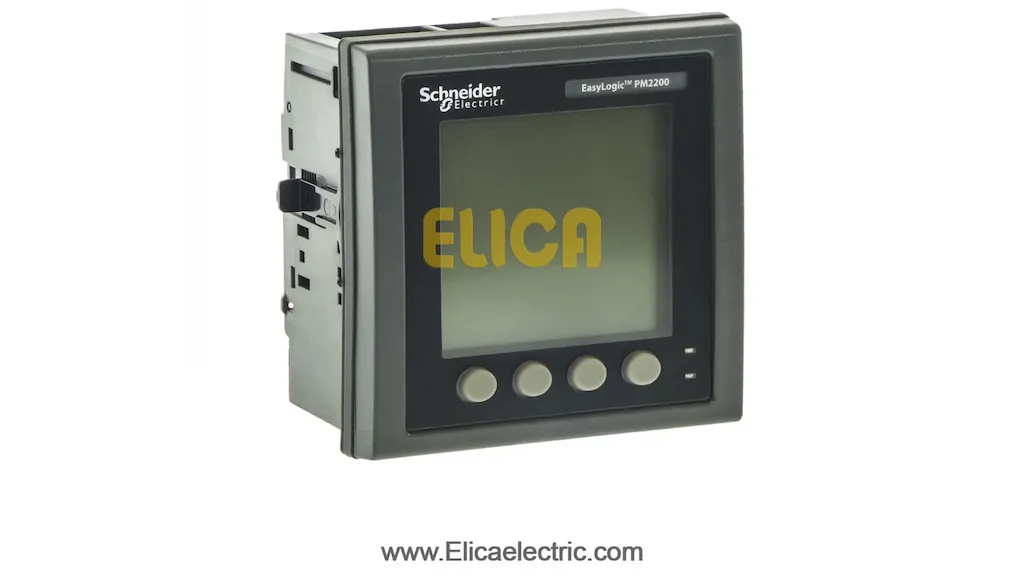

مشخصات پاورمتر اشنایدر METSEPM2230
پاورمتر METSEPM2230 اشنایدر الکتریک با اندازه فیزیکی 96*96 میلی متر با صفحه نمایش LCD دارای نور پس زمینه 128*128 پیکسل است. این تجهیز با دقت کلاس 0.5S طبق استاندارد IEC 62053-22 برای اندازه گیری انرژی اکتیو طراحی شده است و در هر سیکل 64 نمونه را اندازهگیری می کند. پاورمتر اشنایدر می تواند هر سه بردار توان و انرژی مانند اکتیو، ظاهری و راکتیو در کنار ولتاژ، جریان، فرکانس و ضریب توان را اندازه گیری کند. همچنین این پاورمتر اعوجاج هارمونیک کل و هارمونیک های مجزا را تا مرتبه 31 محاسبه می کند. این پاورمتر در فرکانس شبکه 50 یا 60 هرتز و در ولتاژ 80 تا 300 ولت AC/DC کار می کند. جریان نامی ورودی برای این نمونه پاورمتر 1 یا 5 آمپر است. پاورمتر PM2230 با 13روش سیم بندی مختلف در مدار های تک فاز، دو فاز و سه فاز قابل نصب است. محدوده اندازه گیری ولتاژ بین فازها 35 تا 480 ولت خط به خط AC در فرکانس 45 تا 65 هرتز است در حالی که بین ولتاژ بین خط و خنثی 20 تا 277 ولت است. پورت ارتباطی این پاورمتر RS485 روی پروتکلModbus RTU است. بعلاوه، با اضافه کردن اختیاری ماژول های IO برای نظارت بر WAGES، این پاورمتر قابل ارتقا است. ماژول های این پاور دارای دو کانال ورودی و خروجی دیجیتال یا ورودی و خروجی آنالوگ است. این نسخه را می توان برای 23 نوع آلارم مختلف که در 40 رجیستر ذخیره می شوند، پیکربندی کرد. ابعاد محصول به شرح زیر است: عرض 96 میلی متر، عمق 54 میلی متر، ارتفاع 96 میلی متر و وزن آن 300 گرم است.
