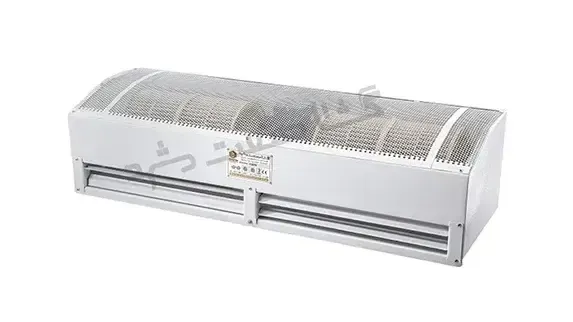

پرده هوا صنعتی مدل GSM-150HV گشتا صنعت مشهد

پرده هوای GSM-150HV نه تنها یک سد هوایی، بلکه یک سیستم مهندسی‌شده دقیق است که برای مواجهه با چالش‌های اقلیمی و عملیاتی در فضاهای صنعتی بزرگ، تجاری با ارتفاع سقف بلند، و محیط‌های کنترل‌شده مانند سردخانه‌ها طراحی شده است.

این دستگاه با هدف ایجاد یک جداسازی آیرودینامیکی مؤثر بین دو محیط، مهار نیروهای نفوذی باد تا سرعت 7 m/s (معادل 25.2 km/h) و کاهش چشمگیر نفوذ عوامل خارجی نامطلوب نظیر حشرات، گرد و غبار، ذرات معلق و آلاینده‌های بویایی/گازی، در قسمت بالای دهانه‌های ورودی نصب می‌شود. GSM-150HV با طراحی بهینه برای درب‌هایی با ارتفاع بازشو 3 تا 4 متر، راه‌حلی ایده‌آل برای کارخانجات، سوله‌های تولیدی، مجتمع‌های صنعتی، مراکز لجستیک و انبارهای مواد غذایی/دارویی، و به‌ویژه سردخانه‌ها به شمار می‌رود. این مدل با تأکید بر قدرت پرتاب باد بالا، گشتاور قوی، راندمان مصرف انرژی بهینه و سطح نویز صنعتی کنترل‌شده، از همتایان خود متمایز می‌شود.

-معماری آیرودینامیکی و دینامیک سیالات پیشرفته

قلب عملکردی GSM-150HV در طراحی پیچیده سیستم پرتاب هوای آن نهفته است که بر اصول پیشرفته دینامیک سیالات و ایجاد جت هوای پرفشار استوار است.

تولید جت هوای با سرعت و دبی (Flow Rate) بالا: این دستگاه با استفاده از فن‌های سانتریفیوژ بهینه، قادر به تولید یک جت هوای یکنواخت با سرعت ثابت و چشمگیر 30 m/s در خروجی نازل است. این سرعت بالا برای غلبه بر گرادیان‌های فشار قابل توجه بین فضای داخلی و خارجی در محیط‌های صنعتی (ناشی از سیستم‌های تهویه، فشار باد خارجی، یا تفاوت دما) و حفظ پایداری جت در ارتفاعات 3 تا 4 متر، حیاتی است.

دبی حجمی هوای ثابت 5000 m³/h در تمامی طول‌های این مدل، تضمین‌کننده پوشش مؤثر دهانه‌های عریض و بلند با یک پرده هوایی پیوسته و بدون شکاف است.

قطر هوای پرتاب شده (200 mm): این پارامتر، ضخامت مؤثر پرده هوا در ناحیه خروجی را نشان می‌دهد. قطر بزرگتر جت هوا به معنای پایداری آیرودینامیکی بیشتر آن در برابر اغتشاشات محیطی و قابلیت نفوذ عمیق‌تر در فضای دهانه ورودی است. این ویژگی برای کاربردهای صنعتی که با جریان‌های هوای ناخواسته قوی و آلودگی‌های متراکم مواجه هستند، یک مزیت کلیدی محسوب می‌شود.

سیستم موتور-فن صنعتی با گشتاور بالا: GSM-150HV از موتورهای الکتریکی صنعتی با ولتاژ 380 V (سه فاز) و توان 1750 W بهره می‌برد. این موتورها به طور مستقیم یا از طریق مکانیزم انتقال قدرت به فن‌های سانتریفیوژ با پره‌های بهینه متصل هستند.
فن‌های سانتریفیوژ به دلیل توانایی منحصر به فردشان در تولید فشار استاتیک بالا و جابجایی حجم زیاد هوا حتی در مواجهه با مقاومت‌های سیالاتی، برای کاربردهای پرده هوای صنعتی با دهانه‌های بلند ایده‌آل هستند. گشتاور بالای موتور، توان لازم برای راه‌اندازی و حفظ چرخش فن‌ها را در شرایط عملیاتی دشوار فراهم می‌کند.

شافت اصلی از فولاد آلیاژی CK45 با ماشین‌کاری یکپارچه: پایداری و دوام اجزای دوار در یک محیط صنعتی پرکار، بسیار مهم است. شافت اصلی فن از فولاد آلیاژی CK45 (معادل AISI 1045)، یک فولاد کربن متوسط با خواص مکانیکی عالی شامل استحکام کششی و سختی بالا، ساخته شده و به صورت یک تکه (monobloc) ماشین‌کاری می‌شود.
این فرآیند تولید، تلرانس‌های ابعادی بسیار دقیق و حداقل عدم تعادل (imbalance) را در شافت تضمین می‌کند. نتیجه مستقیم آن، کاهش چشمگیر لرزش‌های ناخواسته، بهبود پایداری عملیاتی، کاهش نویز آکوستیکی و افزایش طول عمر بلبرینگ‌ها و خود موتور است.

-طراحی ساختاری، قابلیت‌های کنترلی و سفارشی‌سازی

GSM-150HV با تمرکز بر دوام صنعتی، انعطاف‌پذیری در نصب و قابلیت انطباق با نیازهای خاص محیطی، طراحی و مهندسی شده است.

ساخت شاسی با تکنولوژی جوش و برش CNC: بدنه اصلی و شاسی دستگاه با بهره‌گیری از ماشین‌آلات اتوماتیک جوش و برش CNC (Computer Numerical Control) تولید می‌شود.
این فناوری پیشرفته، دقت ابعادی بسیار بالا و تکرارپذیری فوق‌العاده‌ای را در تولید هر قطعه تضمین می‌کند. حاصل آن، یک ساختار مکانیکی یکپارچه، مستحکم و فاقد تنش‌های داخلی ناخواسته است که به حداقل رساندن لرزش‌ها، بهینه‌سازی جریان هوا و افزایش کلی طول عمر دستگاه کمک شایانی می‌کند.

ظاهری صنعتی-کاربردی: با وجود تمرکز بر عملکرد صنعتی، دستگاه دارای طراحی بصری مستحکم و کاربردی است که با زیبایی‌شناسی فضاهای صنعتی مدرن هماهنگ است.

قابلیت نصب اینورتر (VFD) برای کنترل سرعت متغیر (سفارشی): امکان نصب یک اینورتر (Variable Frequency Drive - VFD) به صورت آپشنال، قابلیت کنترل سرعت فن را از حالت گسسته (معمولاً دو سرعت ثابت) به یک کنترل پیوسته و ریزتنظیم‌پذیر (VSP - Variable Speed Control) تغییر می‌دهد.
این ویژگی به مهندسین و اپراتورها امکان می‌دهد تا راندمان مصرف انرژی را به حداکثر برسانند (با تنظیم دقیق سرعت فن بر اساس شرایط لحظه‌ای مانند شدت باد، تفاوت دما یا حجم تردد) و همچنین سطح نویز را در مواقع عدم نیاز به حداکثر توان کاهش دهند.
علاوه بر این، اینورتر با فراهم کردن قابلیت راه‌اندازی و توقف نرم (Soft Start/Stop)، شوک‌های مکانیکی بر روی موتور و قطعات متحرک را به حداقل رسانده و به افزایش چشمگیر طول عمر سیستم کمک می‌کند.

انعطاف‌پذیری در ابعاد و طراحی مدولار: GSM-150HV قابلیت طراحی و ساخت در طول‌های 70 cm, 120 cm و 150 cm را داراست. این انعطاف‌پذیری امکان تطبیق دقیق با عرض‌های مختلف درب‌های صنعتی را فراهم می‌کند و در صورت نیاز به پوشش عرض‌های بسیار بزرگتر، می‌توان چندین واحد را به صورت مدولار در کنار هم نصب کرد.

تابلو برق محافظ برای افزایش ایمنی الکتریکی (سفارشی): جهت حفاظت کامل از موتور و سیستم الکتریکی دستگاه در برابر آسیب‌های ناشی از نوسانات برق و شرایط غیرعادی، امکان نصب یک تابلو برق محافظ صنعتی به صورت سفارشی وجود دارد.
این تابلو می‌تواند شامل رله‌های حفاظتی برای دو فاز شدن (Phase Loss Protection)، عدم تعادل فاز (Phase Imbalance Protection)، افزایش/کاهش ولتاژ (Over/Under Voltage Protection)، اضافه بار حرارتی (Thermal Overload Protection) و اتصال کوتاه (Short Circuit Protection) باشد. این سطح از حفاظت، قابلیت اطمینان و طول عمر دستگاه را در محیط‌های صنعتی با کیفیت برق متغیر به شدت افزایش می‌دهد.

امکان ساخت شاسی از ورق استیل (فولاد ضد زنگ) (سفارشی): برای کاربردهای خاص در محیط‌های با خورندگی بالا، رطوبت شدید، یا نیازهای بهداشتی سختگیرانه (مانند صنایع غذایی و دارویی، یا سردخانه‌های بسیار مرطوب)، امکان ساخت شاسی اصلی دستگاه از ورق استیل (Stainless Steel - SS304 یا SS316 بر اساس نیاز) به صورت سفارشی فراهم است. این ویژگی مقاومت دستگاه در برابر خوردگی را به شدت افزایش داده و طول عمر آن را در این شرایط تضمین می‌کند.

-مشخصات فنی جامع و تحلیل عملکرد

این دستگاه پرده هوا در سه اندازه مختلف ساخته می‌شود. لازم است بدانید که این دستگاه پرده هوا در هر سه اندازه از یک ویژگی قدرت و توان مصرفی برخوردار است و کوچکتر یا بزرگتر شدن آن تفاوتی در این مورد در آنها به وجود نخواهد آورد.

-تحلیل عمیق پارامترهای فنی:

ثبات عملکرد در طول‌های مختلف: همانطور که در جدول مشاهده می‌شود، پارامترهای حیاتی نظیر سرعت هوا، جریان هوا، سطح صدا و قدرت موتور در تمامی مدل‌های GSM-HV (از ۷۰ تا ۱۵۰ سانتی‌متر) ثابت هستند.
این موضوع نشان‌دهنده یک طراحی ماژولار و بهینه است که بر پایه یک واحد موتور-فن قدرتمند عمل می‌کند و صرفاً طول محفظه فن و بدنه برای پوشش دهانه‌های عریض‌تر تغییر می‌کند. این رویکرد، پایداری عملکردی را در تمامی ابعاد تضمین می‌کند.

توان و بازدهی انرژی (Energy Efficiency): با توان مصرفی 1750 W و قابلیت تولید 5000 m³/h هوا با سرعت 30 m/s، GSM-150HV یک راندمان مکانیکی و آیرودینامیکی بالا را از خود نشان می‌دهد. این نسبت توان به عملکرد، در کاهش هزینه‌های عملیاتی بلندمدت و انطباق با الزامات زیست‌محیطی در صنعت بسیار مؤثر است.

ابعاد فیزیکی استاندارد: ابعاد عمق (400 mm) و ارتفاع (345 mm) ثابت در تمامی مدل‌ها، امکان نصب یکنواخت و طراحی هماهنگ را حتی در صورت استفاده از چندین واحد در کنار هم برای پوشش دهانه‌های بسیار عریض فراهم می‌کند.

-کاربردهای استراتژیک و محیط‌های عملیاتی هدف

پرده هوای صنعتی GSM-150HV برای مواجهه با چالش‌های خاص کنترل محیطی در مقیاس صنعتی طراحی شده است:

کارخانجات و واحدهای تولیدی: در درب‌های اصلی ورودی سالن‌های تولید، انبارها، یا سالن‌های مونتاژ، برای جلوگیری از ورود گرد و غبار، آلاینده‌های هوایی، دود، و حفظ دمای داخلی.

سوله‌ها و مراکز لجستیک: در دهانه‌های بارگیری و تخلیه کالا، GSM-150HV با ایجاد یک سد هوایی قدرتمند، از هدررفت انرژی در زمان باز بودن درب‌ها جلوگیری کرده و مانع از ورود حشرات، پرندگان و ذرات خارجی می‌شود.

سردخانه‌ها و انبارهای منجمد (Cold/Freezer Storage): این دستگاه یک راه‌حل ضروری و بسیار مؤثر برای سردخانه‌ها است. با کاهش چشمگیر تبادل حرارت بین هوای سرد داخل و هوای گرم و مرطوب بیرون، بار بر سیستم‌های تبرید را به حداقل می‌رساند و در نتیجه صرفه‌جویی عظیم در مصرف انرژی (به ویژه در انرژی مصرفی کمپرسورها) را به ارمغان می‌آورد. قابلیت سفارشی‌سازی با شاسی استیل (ورق ضد زنگ)، مقاومت آن را در محیط‌های سرد و مرطوب سردخانه‌ها تضمین می‌کند.

مراکز ورزشی بزرگ و نمایشگاه‌ها: در ورودی سالن‌های ورزشی، استخرها یا سالن‌های نمایشگاهی، برای حفظ دمای مطلوب، کنترل رطوبت و جلوگیری از ورود حشرات.

درب‌های با ارتفاع زیاد: به طور کلی، هر ورودی که ارتفاع آن بین 3 تا 4 متر باشد و نیاز به یک سد هوایی مؤثر و قدرتمند داشته باشد، می‌تواند از این مدل بهره‌مند شود.

-مزایای رقابتی و ارزش افزوده مهندسی GSM-150HV

حداکثر کارایی در جداسازی هوا: سرعت بالای پرتاب هوا (30 m/s) و حجم جریان 5000 m³/h، تضمین‌کننده ایجاد یک سد هوایی بی‌نظیر حتی در چالش‌برانگیزترین محیط‌ها است.

استحکام و دوام صنعتی: استفاده از شاسی CNC و شافت CK45، طول عمر بالا و عملکرد پایدار دستگاه را در شرایط سخت عملیاتی تضمین می‌کند.

بهینه‌سازی انرژی هوشمند (با اینورتر): امکان نصب اینورتر، انعطاف‌پذیری بی‌سابقه‌ای در کنترل مصرف انرژی فراهم می‌کند و هزینه‌های عملیاتی را به طور چشمگیری کاهش می‌دهد.

کاهش نویز کنترل‌شده: با وجود قدرت بالا، سطح نویز 72 db برای یک دستگاه صنعتی، به خوبی مدیریت شده است.

حفاظت جامع (با تابلو برق سفارشی): قابلیت افزودن تابلو برق محافظ، دستگاه را در برابر خطرات الکتریکی رایج در محیط‌های صنعتی ایمن می‌سازد.

مقاومت در برابر خوردگی (با شاسی استیل سفارشی): گزینه‌ی ورق استیل، این دستگاه را برای کاربرد در محیط‌های خورنده یا مرطوب بسیار مناسب می‌کند.

-پروتکل‌های نگهداری پیشگیرانه و افزایش طول عمر عملیاتی

برای حفظ عملکرد مطلوب و حداکثر طول عمر GSM-150HV، اجرای یک برنامه نگهداری پیشگیرانه سیستماتیک ضروری است:

بازرسی و تمیزکاری منظم ورودی/خروجی هوا: در محیط‌های صنعتی، تجمع گرد و غبار، پرز، یا سایر ذرات معلق می‌تواند به سرعت شبکه‌های ورودی و خروجی هوا را مسدود کند. بازرسی روزانه/هفتگی و تمیزکاری با هوای فشرده یا جاروبرقی صنعتی برای حفظ جریان هوای بهینه حیاتی است.

روانکاری دوره‌ای بلبرینگ‌ها (بر اساس دستورالعمل سازنده): موتورها و فن‌های صنعتی دارای بلبرینگ‌هایی هستند که برای کارکرد روان نیاز به روانکاری منظم دارند. برنامه روانکاری و نوع گریس مصرفی باید دقیقاً طبق دستورالعمل‌های فنی سازنده (Original Equipment Manufacturer - OEM) رعایت شود. عدم روانکاری یا روانکاری نامناسب، عامل اصلی خرابی بلبرینگ و در نتیجه موتور است.

بررسی تراز و لرزش (ماهانه): لرزش‌های بیش از حد می‌تواند نشانه‌ای از عدم تراز بودن فن، آسیب به شافت، یا مشکلات در موتور باشد. با استفاده از ابزارهای اندازه‌گیری لرزش یا حتی مشاهده بصری و شنیداری، هرگونه ناهنجاری باید شناسایی و اصلاح شود. اطمینان از محکم بودن پیچ و مهره‌های نصب نیز در این مرحله حیاتی است.

بازرسی سیستم انتقال قدرت (فصلی): شافت اصلی CK45 و محل اتصال آن به فن‌ها (مانند کوپلینگ‌ها) را از نظر وجود هرگونه خمیدگی، ترک یا فرسایش بررسی کنید. پایداری شافت برای عملکرد صحیح فن و جلوگیری از آسیب به موتور ضروری است.

بررسی و تست جامع سیستم الکتریکی (شش ماهه/سالانه): این شامل بررسی کابل‌کشی‌ها، اتصالات ترمینال‌ها (از نظر شل بودن یا خوردگی)، و تست عملکرد تابلو برق محافظ (در صورت نصب) شامل رله‌های اضافه بار، حفاظت فاز و فیوزها می‌شود. این کار باید توسط یک برقکار صنعتی مجاز انجام شود.

بازبینی عملکرد اینورتر (در صورت نصب): پارامترهای تنظیم شده اینورتر را به صورت دوره‌ای چک کنید تا از کارکرد صحیح و بهینه آن اطمینان حاصل شود. بررسی دمای اینورتر نیز برای جلوگیری از گرم شدن بیش از حد آن مهم است.
