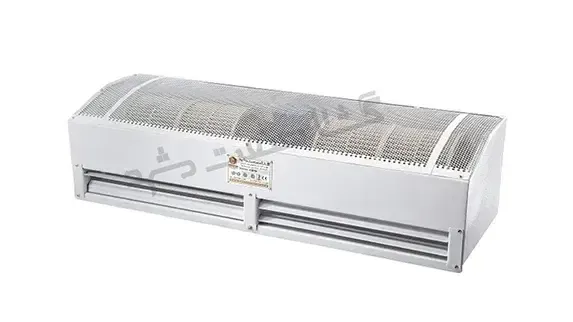

پرده هوا صنعتی مدل GSM-120HV گشتا صنعت مشهد

پرده هوای GSM-120HV یک راهکار مهندسی‌شده و قدرتمند برای مدیریت محیط‌های صنعتی، تجاری بزرگ و تخصصی است. این سیستم با هدف ایجاد یک سد هوایی دینامیک و مستحکم در دهانه‌های ورودی با ارتفاع زیاد، به طور مؤثری از تبادل هوای ناخواسته بین دو محیط، نفوذ بادهای طبیعی با سرعت بالا (تا 7 m/s)، و ورود آلاینده‌ها نظیر گرد و غبار، حشرات و ذرات معلق جلوگیری می‌کند.

GSM-120HV که در قسمت بالایی درب‌های ورودی نصب می‌شود، برای کاربردهایی نظیر سوله‌ها، کارخانجات، واحدهای تولیدی، مراکز صنعتی، و سردخانه‌ها با ارتفاع بازشو 3 تا 4 متر ایده‌آل است. تمایز اصلی این مدل در قدرت پرتاب باد فوق‌العاده بالا، گشتاور قوی، راندمان انرژی بهینه و سطح نویز کنترل‌شده نسبت به هم‌رده‌های خود است.
- اصول آیرودینامیکی و مهندسی پرتاب جریان هوا

عملکرد GSM-120HV ریشه در اصول پیشرفته آیرودینامیک و مکانیک سیالات دارد تا یک جت هوای مؤثر با قابلیت نفوذ بالا ایجاد کند.

تولید جت هوای با سرعت و حجم بالا: هسته عملکرد این دستگاه، تولید یک جت هوای پرفشار و یکنواخت است. این جت با سرعت ثابت و چشمگیر 30 m/s از نازل دستگاه خارج می‌شود. این سرعت بالا، برای غلبه بر مقاومت‌های آیرودینامیکی و حفظ پایداری جت در ارتفاعات 3 تا 4 متر، و همچنین مقابله با اختلاف فشار قابل توجه بین داخل و خارج محیط‌های صنعتی، کاملاً بهینه شده است. حجم هوای ثابت 5000 m³/h در تمامی مدل‌ها، نشان‌دهنده توانایی دستگاه در پوشش مؤثر دهانه‌های عریض و بلند است.

قطر هوای پرتاب شده (200 mm): این پارامتر حیاتی، نشان‌دهنده ضخامت مؤثر پرده هوا در ناحیه خروجی است. قطر بزرگتر جت هوا به معنای پایداری بیشتر آن در برابر اغتشاشات خارجی و پوشش مؤثرتر در عمق دهانه ورودی است که برای کاربردهای صنعتی با جریان‌های هوای ناخواسته قوی، ضروری است.

سیستم فن و موتور با گشتاور بالا: این دستگاه از موتورهای الکتریکی صنعتی با ولتاژ 380 V (سه فاز) و توان 1750 W استفاده می‌کند که به فن‌های سانتریفیوژ (centrifugal fans) با طراحی خاص متصل هستند. فن‌های سانتریفیوژ به دلیل توانایی خود در ایجاد فشار استاتیک بالا و جابجایی حجم زیاد هوا در برابر مقاومت‌های بالا، برای پرده‌های هوای صنعتی ایده‌آل هستند. گشتاور بالای موتور، توان لازم برای به حرکت درآوردن این فن‌ها را در شرایط عملیاتی دشوار فراهم می‌کند.

شافت اصلی از جنس فولاد CK45: استحکام و پایداری مکانیکی اجزای دوار در محیط صنعتی از اهمیت بالایی برخوردار است. شافت اصلی فن از فولاد آلیاژی CK45 (فولاد کربن متوسط با استحکام کششی بالا) ساخته شده و به صورت یک تکه ماشین‌کاری می‌شود. این رویکرد ساخت، به طور چشمگیری احتمال خستگی مواد، شکستگی، لرزش‌های ناخواسته، و تولید نویز اضافی را در طولانی‌مدت کاهش می‌دهد. این طراحی مهندسی دقیق، پایداری عملیاتی و طول عمر بالا را تضمین می‌کند.

-طراحی ساختاری، قابلیت‌های کنترلی و سفارشی‌سازی

GSM-120HV با تمرکز بر دوام، پایداری، و انعطاف‌پذیری در نصب و بهره‌برداری در محیط‌های سخت صنعتی طراحی و ساخته شده است.

ساخت شاسی با ماشین‌کاری CNC: بدنه اصلی و شاسی دستگاه با استفاده از ماشین‌آلات اتوماتیک جوش و برش CNC تولید می‌شود. این تکنولوژی تولیدی، دقت ابعادی فوق‌العاده بالا و تلرانس‌های بسیار پایین را در تمامی اجزاء تضمین می‌کند. نتیجه آن، یک ساختار یکپارچه، مستحکم و بدون تنش‌های مکانیکی ناخواسته است که به کاهش لرزش، بهبود عملکرد آیرودینامیکی و افزایش کلی طول عمر دستگاه کمک می‌کند.

ظاهری صنعتی و کاربردی: طراحی دستگاه، با وجود جنبه‌های فنی پیشرفته، به گونه‌ای است که ظاهری مستحکم و صنعتی دارد که با محیط‌های کارخانه‌ای و سوله‌ها همخوانی بصری دارد.

قابلیت نصب اینورتر (VFD) برای کنترل سرعت پیوسته (سفارشی): امکان نصب یک اینورتر (Variable Frequency Drive - VFD) به صورت سفارشی، قابلیت کنترل سرعت پرتاب هوا را از حالت گسسته (کند/تند) به یک کنترل پیوسته و ریزتنظیم‌پذیر تغییر می‌دهد. این قابلیت امکان بهینه‌سازی حداکثری مصرف انرژی را با تنظیم دقیق سرعت فن بر اساس شرایط لحظه‌ای (مانند سرعت باد، دمای محیط، یا حجم تردد) فراهم می‌کند. علاوه بر این، استفاده از اینورتر به کاهش نویز در سرعت‌های پایین‌تر و افزایش طول عمر موتورها به دلیل راه‌اندازی و توقف نرم (soft start/stop) کمک می‌کند.

سفارشی‌سازی ابعاد: دستگاه GSM-120HV را می‌توان در طول‌های 70 cm, 120 cm و 150 cm طراحی و تولید کرد. این انعطاف‌پذیری ابعادی امکان تطبیق دقیق با عرض‌های مختلف دهانه‌های صنعتی را فراهم می‌سازد.

تابلو برق محافظ برای ایمنی الکتریکی (سفارشی): جهت حفاظت کامل از موتور و سیستم الکتریکی دستگاه در برابر آسیب‌های ناشی از نوسانات برق، امکان نصب تابلو برق محافظ به صورت سفارشی وجود دارد. این تابلو می‌تواند شامل رله‌های حفاظت در برابر دو فاز شدن (Phase Imbalance/Loss protection)، افزایش یا کاهش ولتاژ (Over/Under Voltage protection)، و اضافه بار (Overload protection) باشد. این ویژگی برای محیط‌های صنعتی که اغلب با پایداری برق چالش دارند، حیاتی است و از خرابی‌های پرهزینه جلوگیری می‌کند.

امکان ساخت شاسی از ورق استیل (سفارشی): برای کاربردهای خاص در محیط‌های تهاجمی یا خورنده، مانند سردخانه‌ها، صنایع غذایی، یا محیط‌های با رطوبت و نمک بالا، امکان ساخت شاسی اصلی دستگاه از ورق استیل (فولاد ضد زنگ) فراهم است. این ویژگی مقاومت دستگاه در برابر خوردگی را به شدت افزایش داده و طول عمر آن را در این شرایط تضمین می‌کند.

-مشخصات فنی جامع و تحلیل عملکرد

دستگاه پرده هوای صنعتی GSM-120HV در سه اندازه اصلی تولید می‌شود، اما نکته کلیدی این است که قدرت، توان مصرفی و سرعت هوای خروجی در تمامی این اندازه‌ها یکسان است. تفاوت اصلی در طول دستگاه و در نتیجه ابعاد و وزن آن است.

-تحلیل پارامترهای فنی:

سرعت هوا (30 m/s): این سرعت بسیار بالا، قدرت نفوذ جت هوا را افزایش می‌دهد و امکان استفاده مؤثر در ارتفاعات بالا و مقابله با بادهای قوی را فراهم می‌سازد.

سطح صدا (72 db): برای یک دستگاه صنعتی با این قدرت، 72 db یک سطح صدای قابل قبول محسوب می‌شود که در محیط‌های صنعتی پر سروصدا، مزاحمت زیادی ایجاد نمی‌کند.

قطر هوای پرتاب شده (200 mm): این قطر نشان‌دهنده پهنای مؤثر جت هوا است که برای پوشش مناسب دهانه‌های عمیق‌تر و ایجاد یک سد هوایی پایدار اهمیت دارد.

ولتاژ (380 V): این دستگاه با ولتاژ سه فاز صنعتی کار می‌کند که نشان‌دهنده توان مصرفی بالا و طراحی برای محیط‌های صنعتی است.

قدرت (1750 W): توان مصرفی 1750 W (معادل 1.75 kW) برای تولید چنین حجم و سرعت هوایی، نشان‌دهنده راندمان بالا و طراحی بهینه موتور است.

جریان هوا (5000 m³/h): حجم بالای هوای جابجا شده، قدرت جداسازی حرارتی و مهار آلاینده‌ها را افزایش می‌دهد.

-کاربردهای صنعتی و محیط‌های هدف

پرده هوای صنعتی GSM-120HV برای مواجهه با چالش‌های خاص کنترل محیطی در مقیاس صنعتی طراحی شده است:

صنایع سنگین و کارخانجات: در درب‌های اصلی ورودی خطوط تولید، انبارها، یا سالن‌های مونتاژ، برای جلوگیری از ورود گرد و غبار، آلاینده‌های هوایی، دود، و حفظ دمای داخلی در فصول مختلف. این امر به کاهش سایش ماشین‌آلات، حفظ کیفیت محصول و بهبود شرایط کاری پرسنل کمک می‌کند.

سوله‌ها و مراکز لجستیک: در دهانه‌های بارگیری و تخلیه کالا، GSM-120HV با ایجاد یک سد هوایی قدرتمند، از هدررفت انرژی در زمان باز بودن درب‌ها جلوگیری کرده و مانع از ورود حشرات، پرندگان و ذرات خارجی می‌شود که برای حفظ استانداردهای انبارداری حیاتی است.

سردخانه‌ها و انبارهای فوق سرد: این دستگاه یک راه‌حل ضروری برای سردخانه‌ها است. با کاهش چشمگیر تبادل حرارت، بار بر سیستم‌های تبرید را به حداقل می‌رساند و در نتیجه صرفه‌جویی عظیم در مصرف انرژی (مخصوصاً در انرژی مصرفی کمپرسورها) را به ارمغان می‌آورد. قابلیت سفارشی‌سازی با شاسی استیل، مقاومت آن را در محیط‌های سرد و مرطوب تضمین می‌کند.

مراکز ورزشی بزرگ و نمایشگاه‌ها: در ورودی سالن‌های ورزشی، استخرها یا سالن‌های نمایشگاهی، برای حفظ دمای مطلوب، کنترل رطوبت و جلوگیری از ورود حشرات.

درب‌های با ارتفاع زیاد: به طور کلی، هر ورودی که ارتفاع آن بین 3 تا 4 متر باشد و نیاز به یک سد هوایی مؤثر و قدرتمند داشته باشد، می‌تواند از این مدل بهره‌مند شود.

-مزایای رقابتی و ارزش افزوده مهندسی

حداکثر کارایی در جداسازی هوا: سرعت بالای پرتاب هوا (30 m/s) و حجم جریان 5000 m³/h، تضمین‌کننده ایجاد یک سد هوایی بی‌نظیر حتی در چالش‌برانگیزترین محیط‌ها است.

استحکام و دوام صنعتی: استفاده از شاسی CNC و شافت CK45، طول عمر بالا و عملکرد پایدار دستگاه را در شرایط سخت عملیاتی تضمین می‌کند.

بهینه‌سازی انرژی هوشمند (با اینورتر): امکان نصب اینورتر، انعطاف‌پذیری بی‌سابقه‌ای در کنترل مصرف انرژی فراهم می‌کند و هزینه‌های عملیاتی را به طور چشمگیری کاهش می‌دهد.

کاهش نویز کنترل‌شده: با وجود قدرت بالا، سطح نویز 72 db برای یک دستگاه صنعتی، به خوبی مدیریت شده است.

حفاظت جامع (با تابلو برق سفارشی): قابلیت افزودن تابلو برق محافظ، دستگاه را در برابر خطرات الکتریکی رایج در محیط‌های صنعتی ایمن می‌سازد.

مقاومت در برابر خوردگی (با شاسی استیل سفارشی): گزینه‌ی ورق استیل، این دستگاه را برای کاربرد در محیط‌های خورنده یا مرطوب بسیار مناسب می‌کند.

- پروتکل‌های نگهداری پیشگیرانه و افزایش طول عمر عملیاتی

برای حفظ عملکرد مطلوب و حداکثر طول عمر GSM-120HV، اجرای یک برنامه نگهداری پیشگیرانه سیستماتیک ضروری است:

بازرسی و تمیزکاری روزانه/هفتگی ورودی/خروجی هوا: در محیط‌های صنعتی، تجمع گرد و غبار، پرز، یا حتی ذرات فلزی می‌تواند به سرعت شبکه‌های ورودی و خروجی فن را مسدود کند. این انسداد باعث کاهش جریان هوا، افزایش بار بر موتور و در نهایت کاهش راندمان و عمر موتور می‌شود. استفاده از هوای فشرده یا جاروبرقی صنعتی برای پاکسازی توصیه می‌شود.

روانکاری دوره‌ای بلبرینگ‌ها (بر اساس دستورالعمل سازنده): موتورها و فن‌های صنعتی دارای بلبرینگ‌هایی هستند که برای کارکرد روان نیاز به روانکاری منظم دارند. برنامه روانکاری و نوع گریس مصرفی باید دقیقاً طبق دستورالعمل‌های فنی سازنده (OEM) رعایت شود. عدم روانکاری یا روانکاری نامناسب، عامل اصلی خرابی بلبرینگ و در نتیجه موتور است.

بررسی تراز و لرزش (ماهانه): لرزش‌های بیش از حد می‌تواند نشانه‌ای از عدم تراز بودن فن، آسیب به شافت، یا مشکلات در موتور باشد. با استفاده از ابزارهای اندازه‌گیری لرزش یا حتی مشاهده بصری و شنیداری، هرگونه ناهنجاری باید شناسایی و اصلاح شود. اطمینان از محکم بودن پیچ و مهره‌های نصب نیز در این مرحله حیاتی است.

بازرسی سیستم انتقال قدرت (فصلی): شافت اصلی CK45 و محل اتصال آن به فن‌ها (مانند کوپلینگ‌ها) را از نظر وجود هرگونه خمیدگی، ترک، یا سایش غیرعادی بررسی کنید. پایداری شافت برای عملکرد صحیح فن و جلوگیری از آسیب به موتور ضروری است.

بررسی و تست جامع سیستم الکتریکی (شش ماهه/سالانه): این شامل بررسی کابل‌کشی‌ها، اتصالات ترمینال‌ها (از نظر شل بودن یا خوردگی)، و تست عملکرد تابلو برق محافظ (در صورت نصب) شامل رله‌های اضافه بار، حفاظت فاز و فیوزها می‌شود. این کار باید توسط یک برقکار صنعتی مجاز انجام شود.

بازبینی عملکرد اینورتر (در صورت نصب): پارامترهای تنظیم شده اینورتر را به صورت دوره‌ای چک کنید تا از کارکرد صحیح و بهینه آن اطمینان حاصل شود. بررسی دمای اینورتر نیز برای جلوگیری از گرم شدن بیش از حد آن مهم است.
