پلاتین

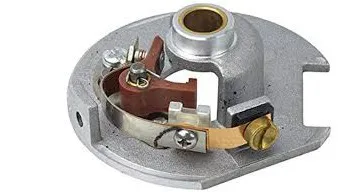

پلاتین که روی صفحات دلکو قرار گرفته است، از دو بازو ثابت و متحرک و یک قطعه کوچک به نام کنتاکت تشکیل شده است. بازوی ثابت با عنوان پلاتین منفی و بازوی متحرک با عنوان پلاتین مثبت شناخته می شود. قطع و وصل شدن جریان برق در ولتاژ های بالا روی محل اتصال بازو های پلایتن با کنتاکت انجام می شود.

پلاتین کلید قطع و وصل مدار اولیه (سیم‌پیچ اولیه کویل) است. مجموعه‌ی پلاتین از دو قسمت پلاتین ثابت و پلاتین متحرک تشکیل شده است. پلاتین ثابت با پیچ روی صفحه‌ی دلکو بسته می‌شود و پلاتین متحرک که دربرابر بدنه‌ی دلکو عایق شده است، به‌وسیله‌ی نیروی فنر تیغه‌ای روی پلاتین ثابت قرار می‌گیرد.

جداشدن پلاتین متحرک از پلاتین ثابت از لحظه‌ی تماس بادامک میل دلکو با فیبر متصل به فنر پلاتین آغاز می‌شود. جنس پلاتین باید از موادی باشد که درمقابل دما و جرقه مقاوم باشد؛ به‌همین‌دلیل، از تنگستن استفاده می‌شود.

پلاتین ثابت با پیچ به صفحه‌ی متحرک دلکو وصل می‌شود و درحقیقت اتصال بدنه را برای پلاتین متحرک به‌وجود می‌آورد که به جریان برق خروجی کویل وصل است. پلاتین متحرک روی پلاتین ثابت لولا شده است و در محل لولا بین پلاتین ثابت و متحرک عایق وجود دارد. پلاتین متحرک به‌وسیله‌ی یک فنر همواره به‌سمت پلاتین ثابت فشرده می‌شود و بادامک‌های میل دلکو بر خلاف فنر عمل و تماس بین پلاتین ثابت و متحرک را قطع می‌کنند.

البته بین پلاتین متحرک و بادامک دلکو نیز فیبر پلاتین قرار گرفته که عایق است و از انتقال جریان برق به میل دلکو جلوگیری می‌کند؛ به‌طوری‌که اگر پلاتین متحرک روی پلاتین ثابت قرار گیرد، جریان برق از پلاتین متحرک به پلاتین ثابت می‌رود و درصورت قطع‌شدن تماس بین پلاتین متحرک و پلاتین ثابت، عبور جریان قطع می‌شود.

 وظیفه پلاتین در این سیستم

پلاتین و خازن به‌صورت موازی با یکدیگر قرار گرفته‌اند و دو عنصر انتهایی از مدار فشار ضعیف سیستم جرقه‌زنی هستند

به‌هرحال، پلاتین به‌عنوان کلید قطع و وصل در انتهای مدار اولیه یا فشار ضعیف سیستم جرقه‌زنی و به‌صورت موازی با خازن قرار گرفته است، به‌طوری‌که جریان برق از سیم‌پیچ اولیه کویل به پلاتین متحرک و از پلاتین متحرک (درصورت اتصال پلاتین متحرک به پلاتین ثابت) به پلاتین انتقال پیدا می کند.

به‌همین‌دلیل با قطع و وصل پلاتین، جریان برق عبوری از سیم‌پیچ اولیه کویل متناوب می‌شود و عملکرد ترانسفورماتور افزاینده که افزایش ولتاژ و کاهش جریان است، به‌وسیله‌ی کویل ایجاد می‌شود.

برای آشنایی بد نیست بدانید که ترانسفورماتورها با جریان برق متناوب کار می‌کنند و عمل‌ متناوب‌سازی جریان برق مستقیم باتری برای کویل به‌وسیله‌ی خازن و پلاتین انجام می‌شود.

جریان برقی که از پلاتین عبور می‌کند به حدود ۵ آمپر می‌رسد و حداکثر ولتاژی که بین پلاتین ثابت و متحرک وجود دارد، درحدود ۵۰۰ ولت است. گفتنی است به‌دلیل تعداد سیلندرها و دور پیشرانه، تعداد قطع و وصل پلاتین در دقیقه بسیار زیاد خواهد بود. به‌عنوان مثال، پلاتین در پیشرانه‌ی چهار سیلندری با ۶،۰۰۰ دور‌‌‌بر‌‌‌دقیقه، در هر دقیقه ۱۲ هزار بار بازوبسته می‌شود.

به‌همین‌دلیل، جنس پلاتین باید از موادی باشد که دربرابر دما و جرقه‌های ایجادشده مقاومت کافی داشته باشد و درنتیجه جنس فلز پلاتین را از تنگستن یا ولفرام در نظر گرفته‌اند که نقطه‌ی ذوب این فلز حدود ۳۳۷۰ درجه‌ی سانتی‌گراد است. سپس، روکشی از فلز پلاتین روی کنتاکت‌های پلاتین ایجاد می‌کنند، تا مقاومت الکتریکی و درنتیجه افت ولت دهانه‌ی پلاتین کاهش یابد.
