سنگ زنی محوری خارجی و کارکرد آن
به روز رسانی شده در ۱۴۰۵/۴/۲۷ زمان مطالعه 10 دقیقهسنگزنی محوری خارجی یا External Grinding یکی از روشهای اصلی پرداخت و برادهبرداری سطوح استوانهای در صنایع فلزکاری و ماشینسازی است. این فرآیند برای قطعاتی که دارای سطوح استوانهای، پلهدار یا مخروطی هستند، به کار میرود و دقت ابعادی و کیفیت سطح نهایی آنها را به میزان قابل توجهی افزایش میدهد.

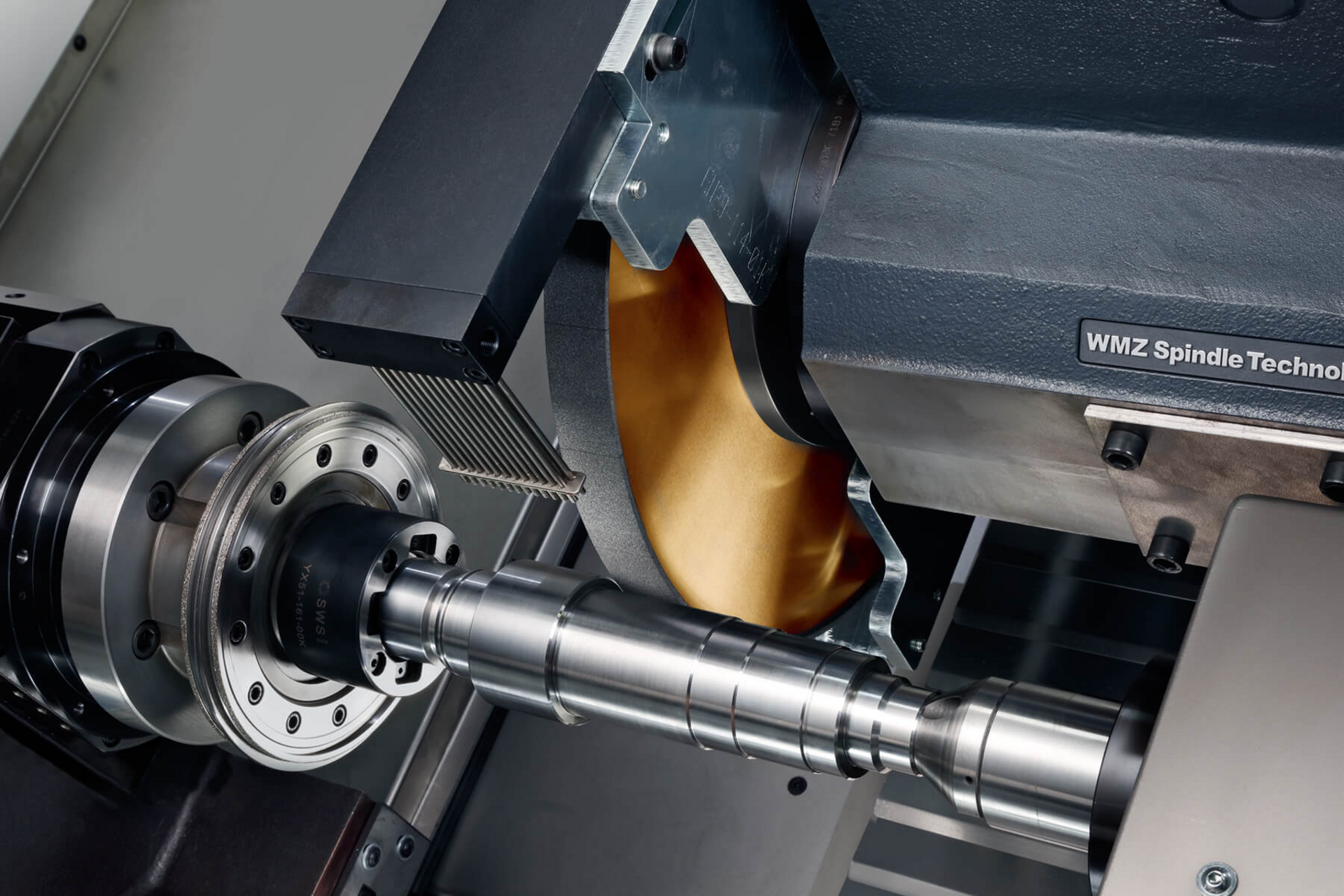

ماشینهای سنگزنی استوانهای، با چرخ سنگی که در محیط بیرونی قطعه کار تماس دارد، سطح استوانهای قطعه را پرداخت میکنند. با استفاده از چرخهای سنگ فرمدار و یا سفارشیسازی ماشینآلات، امکان سنگزنی پیچیدهتر برای قطعات بادامکی، میللنگ، غلتک و سایر قطعات استوانهای نیز وجود دارد.
هدف این مقاله، ارائه راهنمای صنعتی و تصمیمساز برای مهندسان و مدیران فنی است تا بتوانند مزایا، محدودیتها و کاربردهای سنگزنی محوری خارجی را در تولید و آمادهسازی قطعات استوانهای به درستی ارزیابی کنند.
اصول کار سنگزنی محوری خارجی
فرآیند سنگزنی محوری خارجی بر اساس تماس چرخ سنگ با سطح خارجی قطعه استوانهای دورانکننده انجام میشود. مراحل اصلی شامل موارد زیر است:
انتخاب نوع قطعه و ماشین سنگزنی
قطعات ساده، پلهدار یا مخروطی برای عملیات سنگزنی مناسب هستند.
ماشینها با توجه به طول، قطر و پیچیدگی قطعه انتخاب میشوند.
چرخ سنگ و نوع ساینده
انتخاب چرخ سنگ متناسب با جنس قطعه (فولاد، آلیاژ، چدن و غیره) اهمیت زیادی دارد.
برای قطعات دقیق، چرخ سنگهای فرمدار یا سفارشی به کار میروند.
نحوه حرکت و دوران قطعه
قطعه روی محور ثابت دوران میکند و چرخ سنگ در تماس با محیط بیرونی آن سطح را سنگزنی میکند.
در میزهای پیشرفته، امکان حرکت رفت و برگشتی و تنظیم دقیق محور وجود دارد تا دقت سطح افزایش یابد.
سنگزنی پیچیده

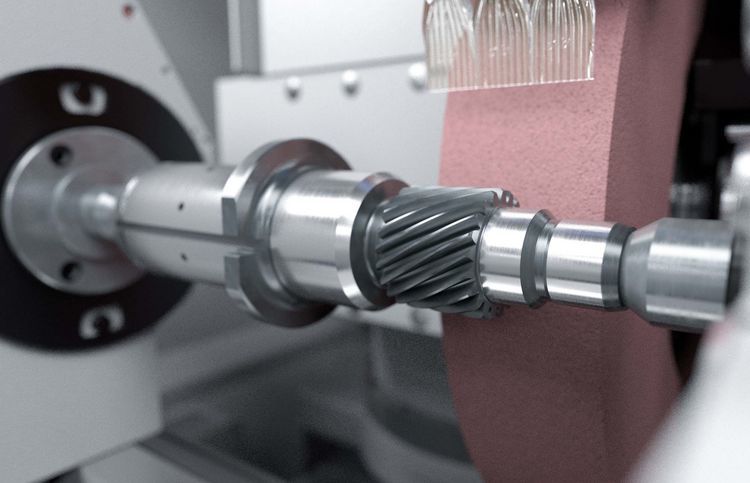

با استفاده از چرخ سنگ فرمدار و تنظیمات ماشین، میتوان قطعات بادامکی، میللنگ، غلتک و دندههای استوانهای را نیز سنگزنی کرد.
تمامی این قطعات باید استوانهای یا تقریبا استوانهای باشند تا کیفیت سنگزنی حفظ شود.
آشنایی با سنگ زنی محوری داخلی
کاربردهای سنگزنی محوری خارجی
میللنگ و شفتها: افزایش دقت ابعادی و هممحوری
غلتک و رولها: ایجاد سطح صاف و دقیق برای انتقال نیرو و کاهش اصطکاک

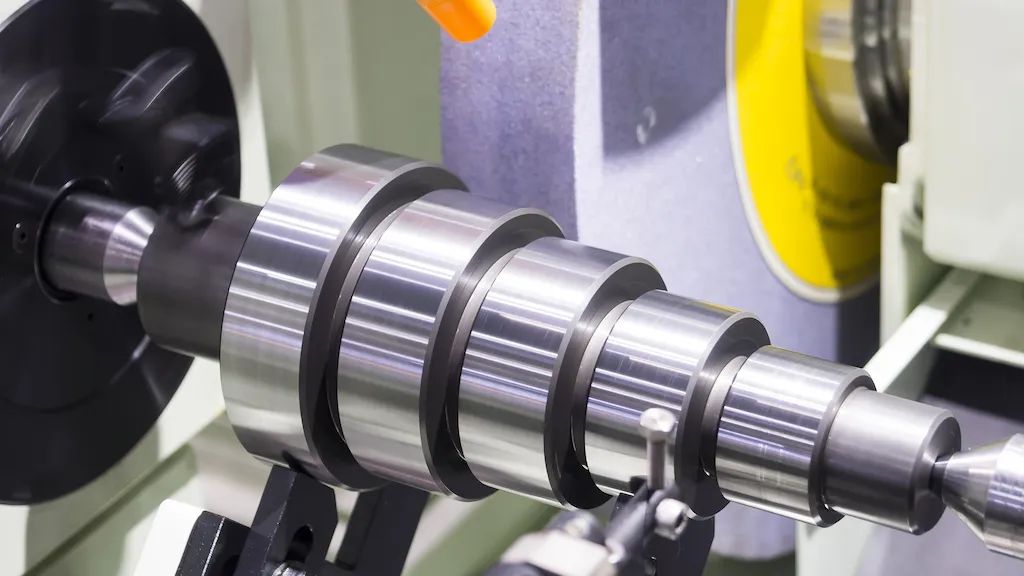

قطعات صنعتی پلهدار و مخروطی: آمادهسازی برای مونتاژ و عملیات تکمیلی
ابزار دقیق و قطعات ماشینآلات: افزایش دقت سطح و عمر قطعه
مزایا
دقت ابعادی بالا: امکان رسیدن به تلرانسهای دقیق و سطح صاف
پرداخت سطوح استوانهای پیچیده: شامل قطعات پلهدار، مخروطی و بادامکی
انعطافپذیری در نوع چرخ سنگ: امکان استفاده از چرخهای فرمدار یا سفارشی
افزایش عمر قطعات: کاهش اصطکاک و سایش سطحی
سرعت نسبتاً مناسب: بسته به طول قطعه و سرعت چرخ سنگ، امکان تولید حجم متوسط تا بالا
محدودیتها و نکات فنی
محدودیت در ابعاد بسیار بزرگ: برخی قطعات بزرگ نیازمند ماشینآلات ویژه هستند
نیاز به تنظیم دقیق چرخ سنگ و محور: هر گونه خطا باعث ناصافی سطح میشود
ساییدگی چرخ سنگ: نیازمند تعویض و نگهداری منظم
محدودیت در قطعات غیر استوانهای: تنها قطعات استوانهای یا تقریباً استوانهای قابل پردازش هستند
هزینه انرژی و تجهیزات: مصرف انرژی نسبتاً بالا برای قطعات طولانی و سخت
جمعبندی
سنگزنی محوری خارجی، راهکاری دقیق و انعطافپذیر برای پردازش سطوح استوانهای صنعتی است.
مهندسان و اپراتورهای فنی باید نوع چرخ سنگ، ابعاد قطعه و پیچیدگی شکل را پیش از انتخاب دستگاه بررسی کنند.
این روش مناسب میللنگ، غلتکها، شفتها و قطعات پلهدار صنعتی است و کیفیت عملکرد قطعات و تجهیزات را به شکل محسوسی افزایش میدهد.
با هوش مصنوعی تکصان صحبت کنید و سوالات فنی خود را بپرسید
سوالات متداول (FAQ)
۱. تفاوت سنگزنی محوری خارجی با سنگزنی تخت چیست؟
سنگزنی تخت برای سطوح صاف و مسطح کاربرد دارد؛ سنگزنی محوری خارجی برای قطعات استوانهای و پلهدار استفاده میشود.
۲. چه نوع قطعاتی میتوان سنگزنی کرد؟
قطعات استوانهای ساده، پلهدار، مخروطی، میللنگ، غلتک و قطعات بادامکی.
۳. آیا امکان تولید حجم بالا وجود دارد؟
بله، به ویژه برای قطعات با طول و قطر متوسط و دقت صنعتی.
۴. چه موادی برای این روش مناسباند؟
فولاد، چدن، آلومینیوم، برنج و سایر فلزات سخت و نیمهسخت.
منبع: Journal of Manufacturing Processes
