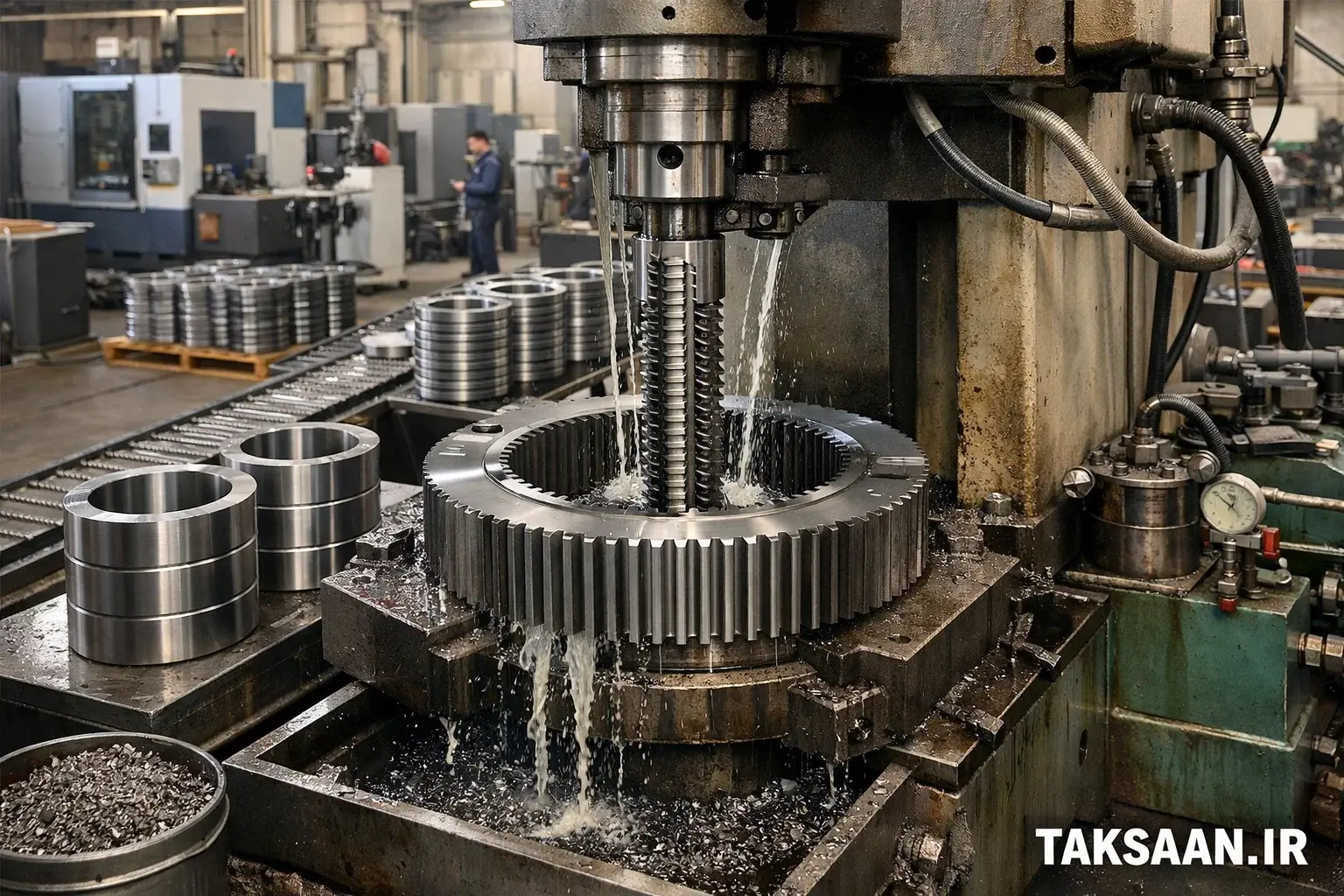

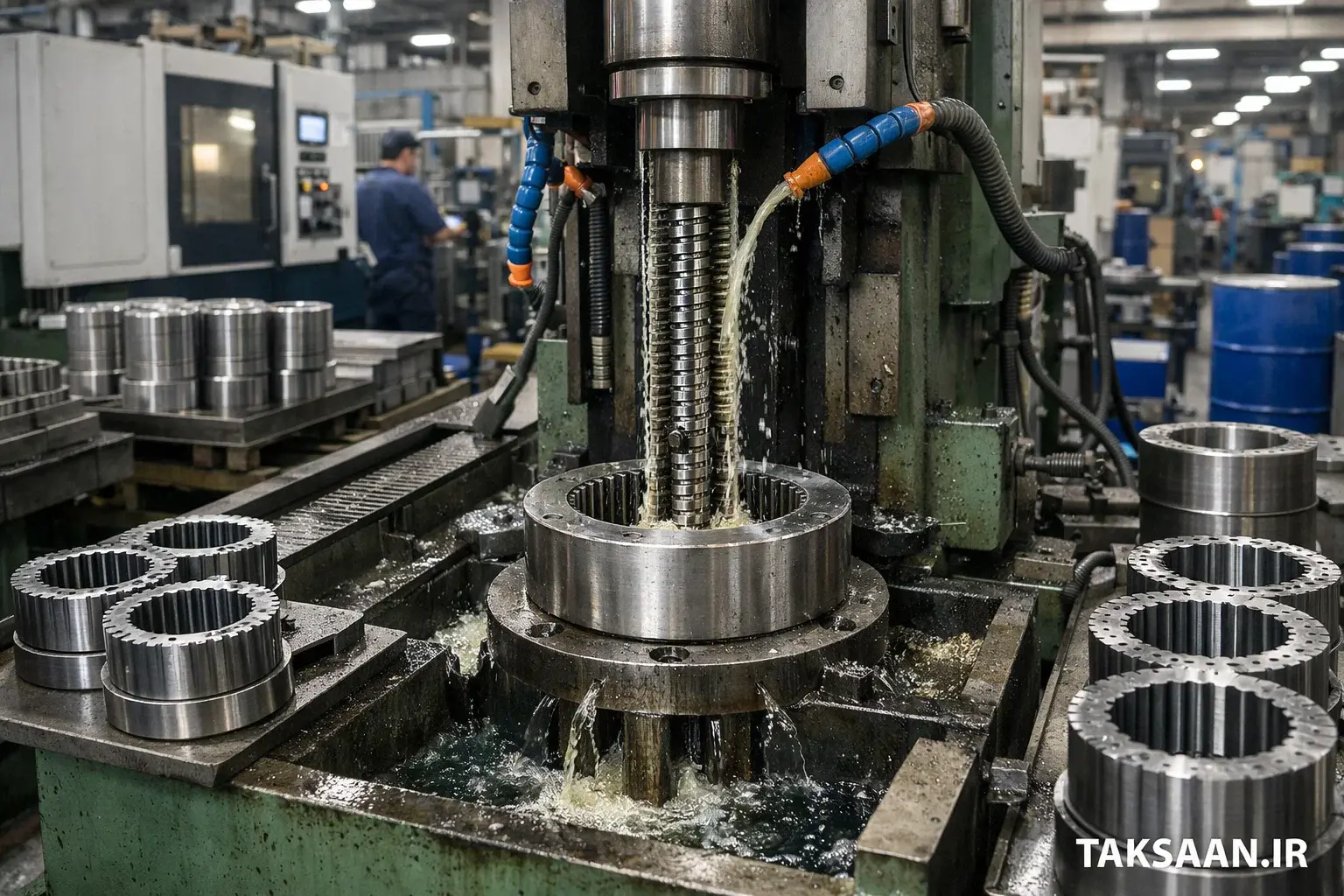

دندهزنی به روش خانکشی
به روز رسانی شده در ۱۴۰۵/۵/۷ زمان مطالعه 10 دقیقهدر صنایع ماشینسازی و تولید قطعات صنعتی، دندهزنی به روش خانکشی (Gear Broaching) یکی از سریعترین و دقیقترین روشها برای تولید چرخدندههای دنده داخلی است. این روش به دلیل سرعت بالا، دقت قابل تنظیم و توانایی تولید قطعات با پیچیدگی زیاد، در صنایع خودرو، ماشینابزار، هوافضا و تجهیزات صنعتی جایگاه ویژهای دارد.
روش خانکشی از ابزار چند ردیفه به نام خان استفاده میکند. هر ردیف خان با عمق مشخص، به ترتیب از کم به زیاد، مقدار کمی از ماده قطعه کار را برادهبرداری میکند. این فرآیند به سرعت، دندههای دقیق و یکنواخت داخلی روی قطعه کار ایجاد میکند. هدف این مقاله، ارائه راهنمای کاربردی و صنعتی برای مهندسان و تصمیمگیران صنعتی است تا بتوانند روش، ابزار و شرایط مناسب خانکشی دندهها را انتخاب کنند.
اصول کار دندهزنی به روش خانکشی
خانکشی یک فرآیند رفت و برگشتی با ابزار چند ردیفه است که با دقت بالا دندهها را ایجاد میکند:
ابزار خانکشی
ابزار خانکشی شامل چندین ردیف دندانه برادهبردار است که از عمق کوتاه تا بلند چیده شدهاند.
هر ردیف خان، مقدار کمی از ماده را برمیدارد تا دنده نهایی با دقت مطلوب ایجاد شود.
حرکت ابزار و قطعه کار
ابزار خانکش با حرکت رفت و برگشتی عمل میکند.
قطعه کار ثابت یا توسط سیستمهای مخصوص نگهداری میشود تا دقت و هممحوری حفظ شود.
حرکت هماهنگ ابزار و قطعه باعث ایجاد دندههای داخلی دقیق با پروفیل یکنواخت میشود.
مزیت عمق تدریجی
هر ردیف خان مقداری از ماده را برمیدارد، بنابراین فشار وارد شده روی ابزار و قطعه کاهش یافته و کیفیت دندهها افزایش مییابد.
این فرآیند سرعت بالا و دقت عالی را به همراه دارد.
کاربردهای دندهزنی با روش خانکشی
صنایع خودرو: تولید چرخدندههای داخلی گیربکس و دیفرانسیل
ماشینسازی و تجهیزات صنعتی: چرخدندههای دنده داخلی دقیق برای سیستمهای محرک
ورود به بخش تجهیزات و کالای صنعتی
ابزارسازی و قالبسازی: تولید دندههای پیچیده داخلی روی قطعات فلزی
تولید انبوه: مناسب برای کارخانههایی که نیاز به سرعت بالا و کیفیت ثابت دارند
مزایا
سرعت تولید بالا: سریعترین روش برای دندههای داخلی
دقت و کیفیت بالا: دندهها با پروفیل دقیق و یکنواخت ایجاد میشوند
کاهش فشار و ضایعات: استفاده از ردیفهای تدریجی باعث کاهش استهلاک ابزار و کیفیت بالاتر میشود
انعطافپذیری: امکان طراحی ابزار برای انواع پروفیلهای داخلی
سازگاری با تولید انبوه: مناسب برای حجم بالا و قطعات استاندارد صنعتی
نکات فنی و معیارهای انتخاب
انتخاب ابزار خانکشی: بسته به جنس قطعه، تعداد دندهها و عمق مورد نیاز
تنظیم حرکت ابزار: سرعت رفت و برگشت و همزمانی با قطعه کار
ثبات قطعه کار: برای جلوگیری از لرزش و نقص در دندهها
مواد قطعه: فولاد، آلومینیوم، برنج و آلیاژها نیاز به تنظیمات متفاوت دارند
استفاده از خنککننده: برای کاهش گرما و افزایش طول عمر ابزار توصیه میشود
جمعبندی
دندهزنی به روش خانکشی، ابزاری حیاتی برای تولید دندههای داخلی با سرعت و دقت بالا است.
مهندسان و مدیران فنی باید نوع ابزار، عمق ردیفها، سرعت و پشتیبانی قطعه را مطابق با نوع دنده و جنس قطعه انتخاب کنند.
اجرای صحیح خانکشی باعث افزایش دقت، کیفیت سطح و طول عمر قطعات شده و تولید انبوه را بهینه میکند.
از هوش مصنوعی تکصان بپرسید. هر سوال فنی و تخصصی.
سوالات متداول (FAQ)
۱. تفاوت خانکشی با روشهای دیگر دنده زنی چیست؟
خانکشی سریعترین روش برای دندههای داخلی است و از ابزار چند ردیفه با حرکت رفت و برگشتی استفاده میکند، در حالی که هاب و فرزکاری بیشتر برای دندههای خارجی مناسب هستند.
۲. آیا خانکشی برای دنده خارجی کاربرد دارد؟
عمدتاً خیر، این روش بیشتر برای دندههای داخلی استفاده میشود.
۳. چه مواد و آلیاژهایی قابل خانکشی هستند؟
فولاد، آلومینیوم، برنج و سایر آلیاژها، با تنظیم ابزار و سرعت مناسب.
۴. آیا استفاده از CNC در خانکشی ضروری است؟
CNC دقت و تکرارپذیری را افزایش میدهد، اما در تولید استاندارد و حجم بالا ابزارهای مکانیکی نیز کاربرد دارند.
منبع: ASM International
