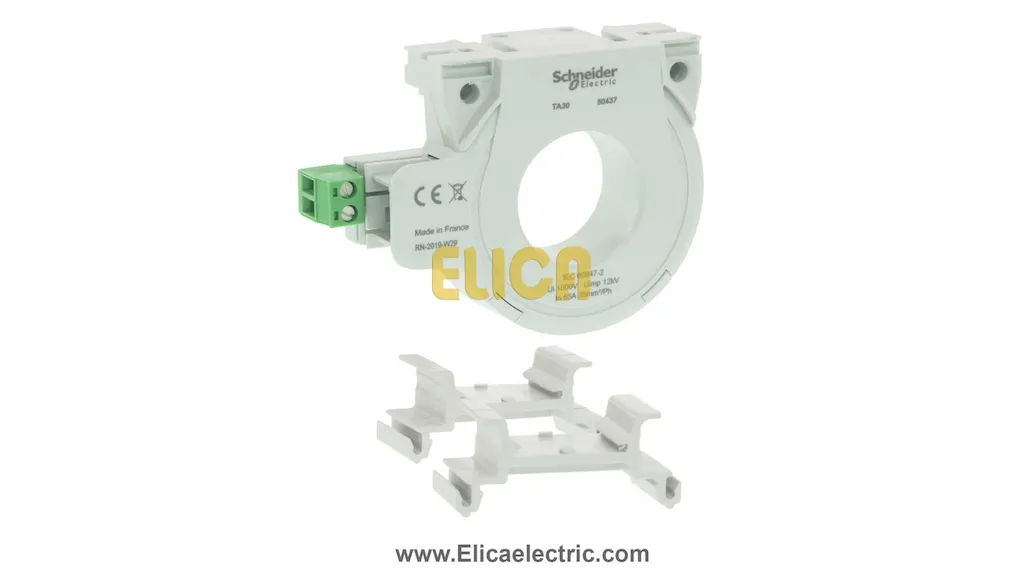

به منظور تشخیص خطای نشتی جریان از یک ترانس جریان یا CT مدل حلقوی که به نام کوربالانس شناخته میشود، به همراه رله نشتی جریان یا رله ارت فالت به صورت مکمل یکدیگر استفاده میشود. لازم به ذکر است ترانس کوربالانس یا CBCT مخفف عبارت Core balance current transformers است. در این نوع ترانس جریان اصول تشخیص خطا بر اساس جمع جریانهای اندازهگیری شده است. در مدارهای تک فاز سیم فاز و نول از داخل ترانس جریان (CT) و در مدارهای سه فاز کلیه سیمهای فاز به علاوه سیم نول از داخل CT عبور داده میشود. ترانس جریان مجموع اثر جریان ها را جمع میکند. اگر شبکه سالم باشد مجموع جریان عبوری از آنها تقریباً صفر است اگر شبکه خطای زمین داشته باشد مجموع جریانها برابر با جریان خطای زمین خواهد بود. در صورتی که بیش تر از یک کابل سه فاز در حالت موازی قرار گرفته شده باشد، بهتر است برای هر کابل، ترانس جریان کور جداگانه به همراه یک رله نشتی جریان مشترک در نظر گرفته شود و یا حتی برای هر کوربالانس، یک رله مجزا در نظر گرفته شود. با توجه به اینکه آلارم مستقیماً از قسمت خطادار سیستم صادر میشود، بنابراین تشخیص محل خطا ساده خواهد بود. اصول کار این نوع CT ها تقریبا مشابه کلیدهای نشتی جریان (R.C.C.B) است.
مشکلات ناشی از خطاهای زمین
بعضی از مشکلات ناشی از خطاهای زمین عبارتند از کاهش ایمنی بهره برداران و افزایش خطر آتش سوزی، افزایش ولتاژ در نقاط مختلف زمین سیستم، مشکلات ورود فرکانسهای بالا به دستگاههای الکترونیکی حساس و ایجاد میدان های پراکنده بسیار قوی. از تجهیزاتی که به کمک آن ها جریان نشتی زمین تشخیص داده می شود رله ارت فالت اشنایدر به همراه CT کوربالانس است.
