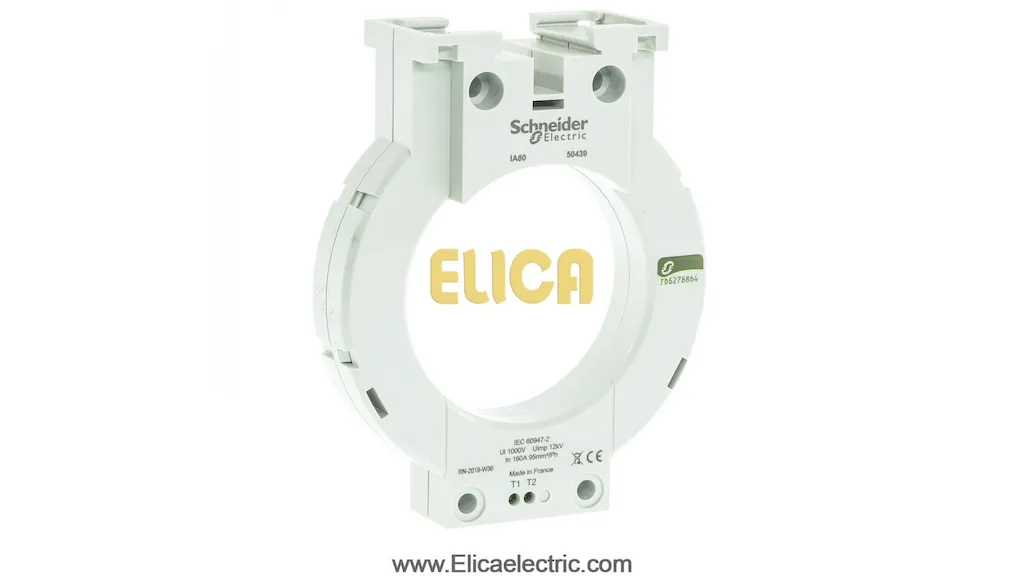

ترانس های جریان CT اشنایدر برای آشکارسازی جریان نشتی زمین استفاده می شوند. آن ها به همراه تجهیزات Vigilohm یا همان رله ارت فالت اشنایدر، برای آشکارسازی، موقعیت یابی و اندازه گیری جریان های خطای زمین در سیستم IT استفاده می شوند. این ترانس ها، جریان نشتی را آشکارسازی کرده و سیگنالی متناسب با آن به گیرنده مربوطه می فرستند. این ترانس جریان CT اشنایدر با کد فنی 50439 و نام اختصاری IA80 تولید می شود. جریان کاری آن 160 آمپر و ولتاژ عایق بندی آن 1000 ولت است و در هر دو شبکه AC و DC قابل استفاده است. رنج فرکانس کاری آن 440...45 هرتز است. جریان مقاوتی کوتاه مدت این ترانس در مدت 0.5 ثانیه برابر با 100 کیلوآمپر است. این ترانس ها را می توان در دو حالت ثابت و Clip-on روی DIN rail ها، صفحه ها یا قلاب هایی که روی رله های Vigirex گیر شده اند یا به کابل ها بسته شده اند، نصب کرد. محدوده دما برای کارکرد ترانس های جریان 70...35- درجه سانتی گراد است. قطر داخلی آن 80 میلی متر است و اتصالات آن توسط پیچ های 0.22 میلی متر مربع انجام می شود.
نصب ترانس جریان CT نوع A
اتصالات ترانس جریان IA80
سازگاری با ترانس های جریان
رله های RMH،RHV ،RHVs ،RH197P ،RH99 ،RH21 ،RH10 ،Vigirex ممکن است با ترانس های جریان کوربالانس زیر استفاده شوند:
· توروئیدهای بسته با اسپلیت (نوع A,OA)
· توروئیدهای نوع E (نصب های موجود)
· TE(ᴓ30 میلی متر)، PE(ᴓ50 میلی متر): سازگاری کامل
· IE(ᴓ80 میلی متر)، ME(ᴓ120 میلی متر)، SE( ᴓ200 میلی متر): میزان حساسیت Vigirex باید روی مقدار بیشتر از 300 میلی آمپر تنظیم شود.
روش افزودن هادی ها به ترانس جریان
جریان های اضافی خط، به دلیل راه اندازی موتور یا تغذیه ترانسفورماتور، می توانند باعث تشخیص خطای ناخواسته شوند. چند نکته احتیاطی ساده را می توان برای جلوگیری از این اتفاق به کار برد که اگر ترکیب شوند، کارایی افزایش می یابد:
توروئید را روی قسمت مستقیم کابل قرار دهید.
کابل را در مرکز توروئید قرار دهید.
از یک توروئید با قطر بسیار بزرگتر از قطر کابل (1.4xØ) استفاده کنید.
در شرایط سخت کاری، استفاده از یک روکش فولادی ملایم اطراف کابل درون هسته، ایمنی را تا حد زیادی بهبود می بخشد. نوار فولادی ملایم به ضخامت 1/10 میلی متر تا چندین دور اطراف کابلی که از توروئید عبور می کند بپیچید(حداقل ضخامت 1 میلی متر).
